Découpe de comptoir fr-ca
31
Plaque de cuisson 30 po Plaque de cuisson 36 po Plaque de cuisson 48 po
G 7 ¹¹⁄₁₆ po (195 mm) 7 ¹¹⁄₁₆ po (195 mm) 7 ¹¹⁄₁₆ po (195 mm)
H support d'angle 2x4 support d'angle 2x4 support d'angle 2x4

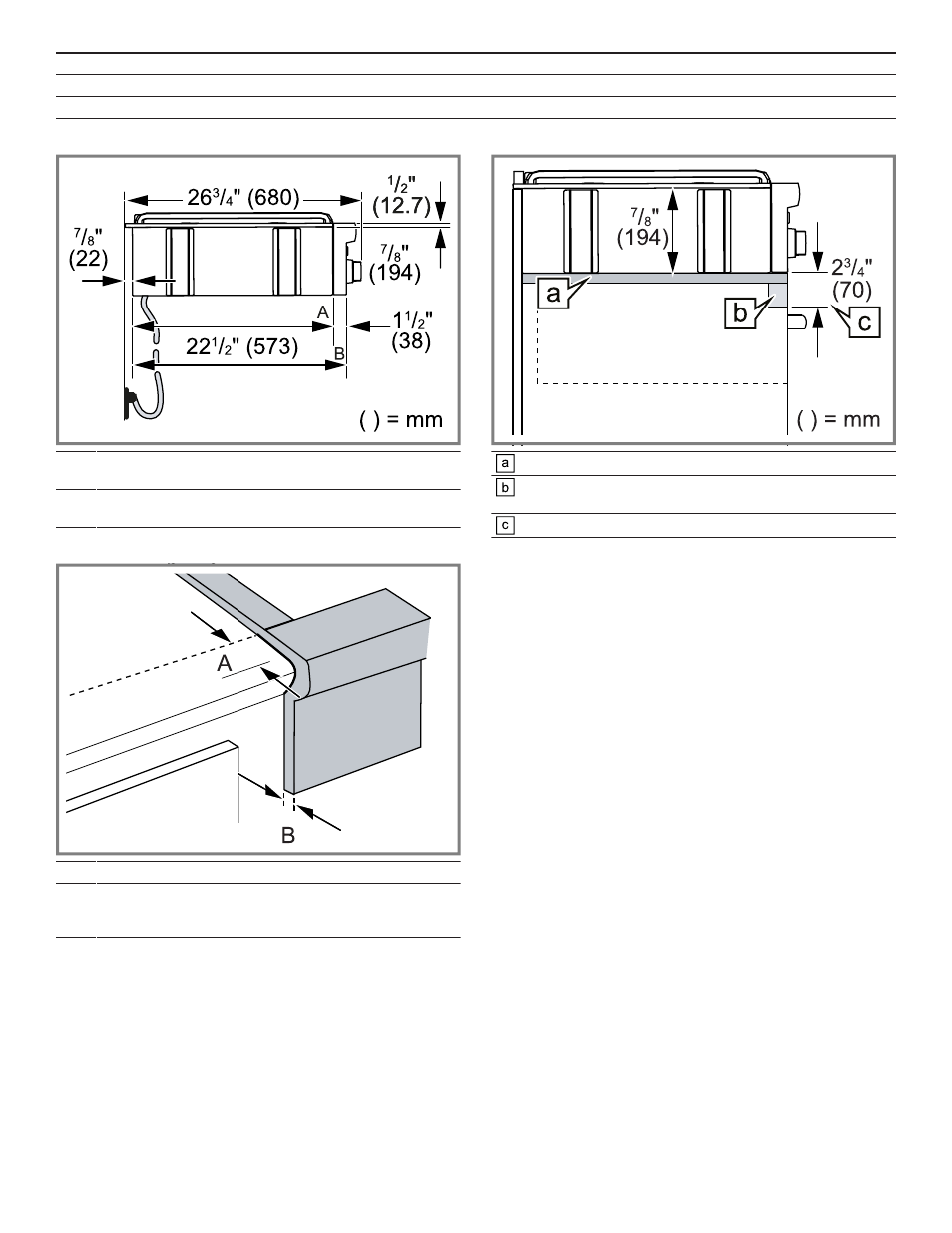

Vue latérale de la plaque de cuisson
A Façade du meuble pour installation avec panneau
de commande en saillie.
B Façade de l'armoire pour installation avec panneau
de commande affleurant.
Dépassement de l'avant de l'armoire
A Profondeur de l'encoche : ¹¹⁄₁₆ po (18 mm)
B L'avant dépasse vers l'extérieur de ¹³⁄₁₆ po (20 mm)
comme illustré à partir d'une base standard de
24 po de profondeur.
Installation au-dessus du tiroir-réchaud Thermador
Support en contreplaqué
Installez un support en bois supplémentaire le long
du bord avant de la découpe.
Distance minimale entre les découpes
