es-mx Recorte de la encimera
50

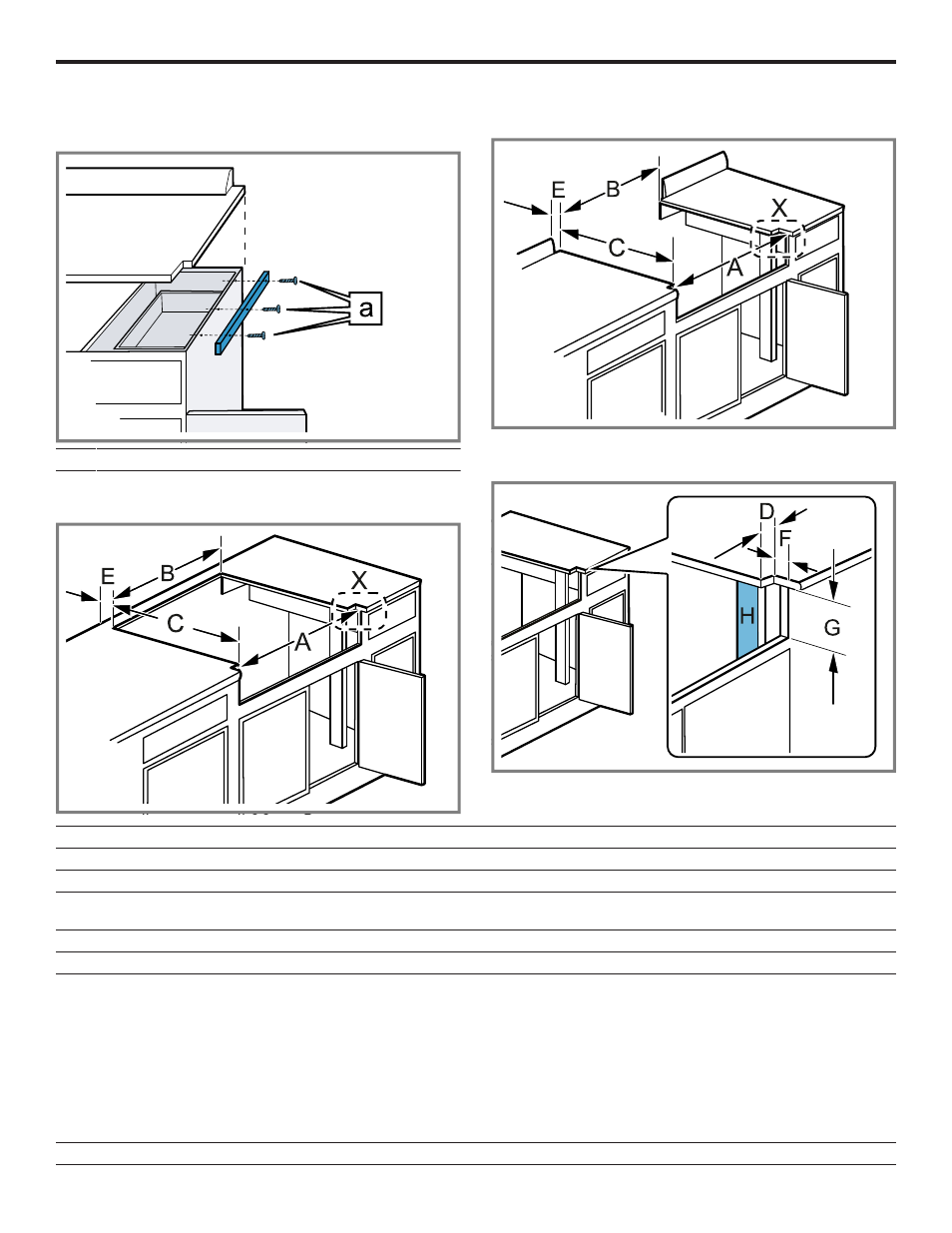

Recorte de la encimera 4 Recorte de la encimera
Recorte de la encimera
Montaje de abrazaderas de soporte laterales (a ambos
lados)
a Tornillos avellanados
Montaje en isla sin protector contra salpicaduras en la
encimera
Montaje en pared con protector contra salpicaduras en la
encimera
Vista detallada X: detalle de la ranura de la esquina en la
parte frontal del mueble
Placa de cocción de 30" Placa de cocción de 36" Placa de cocción de 48"
A 760 mm (29¹⁵⁄₁₆") 913 mm (35¹⁵⁄₁₆") 1218 mm (47¹⁵⁄₁₆")
B 740 mm (29⅛") 892 mm (35⅛") 1175 mm (46¼")
C Montaje en isla: 580 mm (22¹³⁄₁₆")
Montaje en pared: 592 mm (23⁵⁄₁₆")
Montaje en isla: 580 mm (22¹³⁄₁₆")
Montaje en pared: 592 mm (23⁵⁄₁₆")
Montaje en isla: 580 mm (22¹³⁄₁₆")
Montaje en pared: 592 mm (23⁵⁄₁₆")
D 10 mm (⅜") 10 mm (⅜") 22 mm (⅞")
E mín. 19 mm (¾") mín. 19 mm (¾") mín. 19 mm (¾")
F Ranura de la esquina:
¡ 0 mm (0"): el panel de control
sobresale 38 mm (1½") de la
parte frontal del mueble de base.
¡ 18 mm (¹¹⁄₁₆"): se requiere para
un mueble de base de 610 mm
(24") de profundidad; el panel de
control sobresale 20 mm (¹³⁄₁₆")
de la parte frontal del mueble de
base.
Véase la columna de la placa de
cocción de 30"
Véase la columna de la placa de
cocción de 30"
G 195 mm (7¹¹⁄₁₆") 195 mm (7¹¹⁄₁₆") 195 mm (7¹¹⁄₁₆")
