Besoins en gaz et raccordements fr-ca
33
¡ L'installateur doit informer le propriétaire de
l'emplacement de la vanne d'arrêt du gaz. Assurez-vous
que tous les utilisateurs savent où et comment couper
l'alimentation en gaz de l'appareil.
7.1 Installation à haute altitude
¡ Cet appareil a été testé pour fonctionner à une altitude
allant jusqu'à 3 078 m (10 100 pi) au-dessus du niveau
de la mer.
¡ Une trousse de haute altitude est requise pour le gaz
naturel au-dessus de 5,400 pieds (1,646 m) d'altitude
au-dessus du niveau de la mer et pour le propane (LP)
au-dessus de 10 000 pieds (3 048 m) d'altitude au-
dessus du niveau de la mer.
¡ Si vous le souhaitez, pour les altitudes supérieures à 2
000 pieds (610 m) au-dessus du niveau de la mer, des
ajustements peuvent être apportés aux brûleurs de la
cuisinière à l'aide d'une trousse d'ajustement. Si la
flamme réagit de manière satisfaisante, aucun
ajustement n'est requis.
¡ Voir les informations du service à la clientèle sur le
service, les pièces et les accessoires.
→ "Service à la clientèle", Page 39
7.2 Exigences en matière de gaz
Besoins en gaz naturel :
¡ Connexion d'entrée : ½ po NPT interne (conduite
flexible de diamètre min. ¾ po)
¡ Pression d'alimentation : 7 po min. à 14 po max.
colonne d'eau (17,4 à 34,9 mbar)
¡ Pression d'admission : colonne d'eau de 5 pouces
(12,5 mbar)
Besoins en gaz propane :
¡ Connexion d'entrée : ½ po NPT interne (conduite
flexible de ¾ po de diamètre minimum)
¡ Pression d'alimentation : 11 po min. à 14 po max.
colonne d'eau (27,4 mbar à 34,9 mbar)
¡ Pression d'admission : colonne d'eau de 10 pouces
(24,9 mbar)
7.3 Raccordement de l’alimentation en gaz
1. S'assurer que le robinet d'arrêt manuel est fermée pour
couper l'alimentation en gaz avant de raccorder
l'appareil électroménager.
2.
Utilisez une conduite flexible de ¾ po (19 mm) pour
connecter l'alimentation en gaz à l'entrée de gaz de
l'appareil. La connexion de la conduite d'alimentation en
gaz est située dans la partie inférieure droite. Le
raccord d'entrée de gaz de l'appareil est de ½ po
(12,7 mm) NPT.
‒
Soyez prudent afin d'éviter de pincer la ligne flexible
de ¾ po (19 mm) lorsque vous effectuez des virages.
La longueur suggérée de la ligne flexible est de 48 po
(1 219 mm) ; cependant, veuillez vérifier les codes
locaux pour les exigences de votre région avant
l'installation.

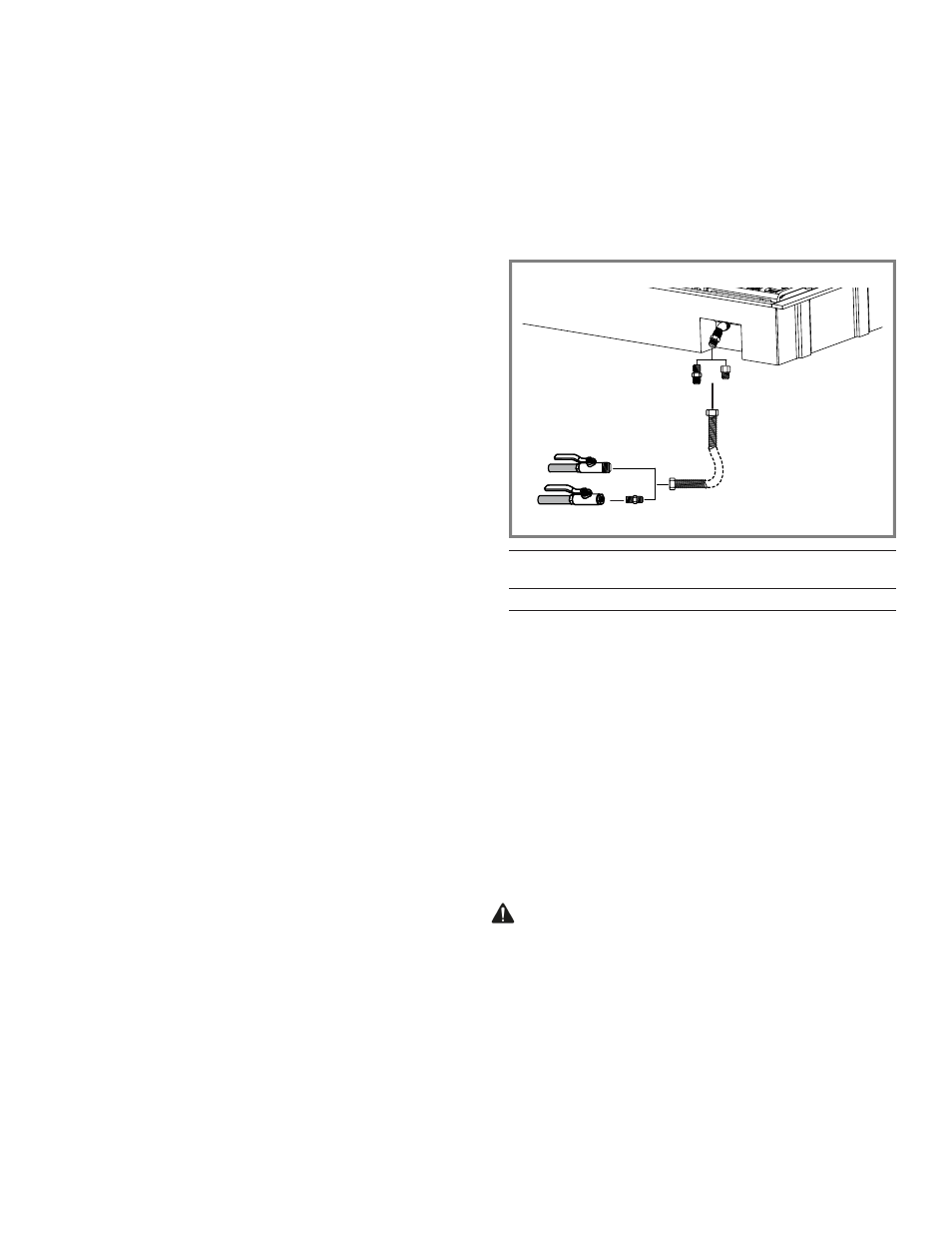

{ A
B
A Filetages externes de ¾ po (19 mm)
Filetages internes de ½ po (12,7 mm)
B Ligne flexible de ¾ po (19 mm)
3.
Utilisez un composé d'étanchéité pour tuyaux ou du
ruban Teflon® sur les filetages des tuyaux. NE PAS
appliquer un composé d'étanchéité ou du ruban adhésif
sur les raccords évasés. Veillez à ne pas appliquer une
pression excessive lors du serrage des raccords.
4.
Le test d'étanchéité de l'appareil doit être conforme aux
instructions suivantes :
‒
Allumez le gaz et vérifiez les connexions de la
conduite d'alimentation pour détecter les fuites à
l'aide d'une solution d'eau et de savon.
‒
La formation de bulles indique une fuite de gaz.
Réparez toutes les fuites immédiatement.
Vérification de la conduite de gaz pour les fuites
Les tests d'étanchéité doivent être effectués par
l'installateur conformément aux instructions suivantes.
AVERTISSEMENT
NE PAS utiliser une flamme quelconque pour vérifier
l’étanchéité.
1.
Ouvrez le gaz.
2. Appliquer un liquide de détection de fuites non corrosif
à toutes les jonctions et tous les raccords des conduites
de gaz entre le robinet d'arrêt et l'appareil. Vérifiez
également les raccords de gaz et les joints de l'appareil
si les connexions peuvent avoir été perturbées pendant
l'installation.
a Les bulles qui apparaissent autour des raccords
indiquent une fuite.
