ATENCIÓN AL CLIENTE

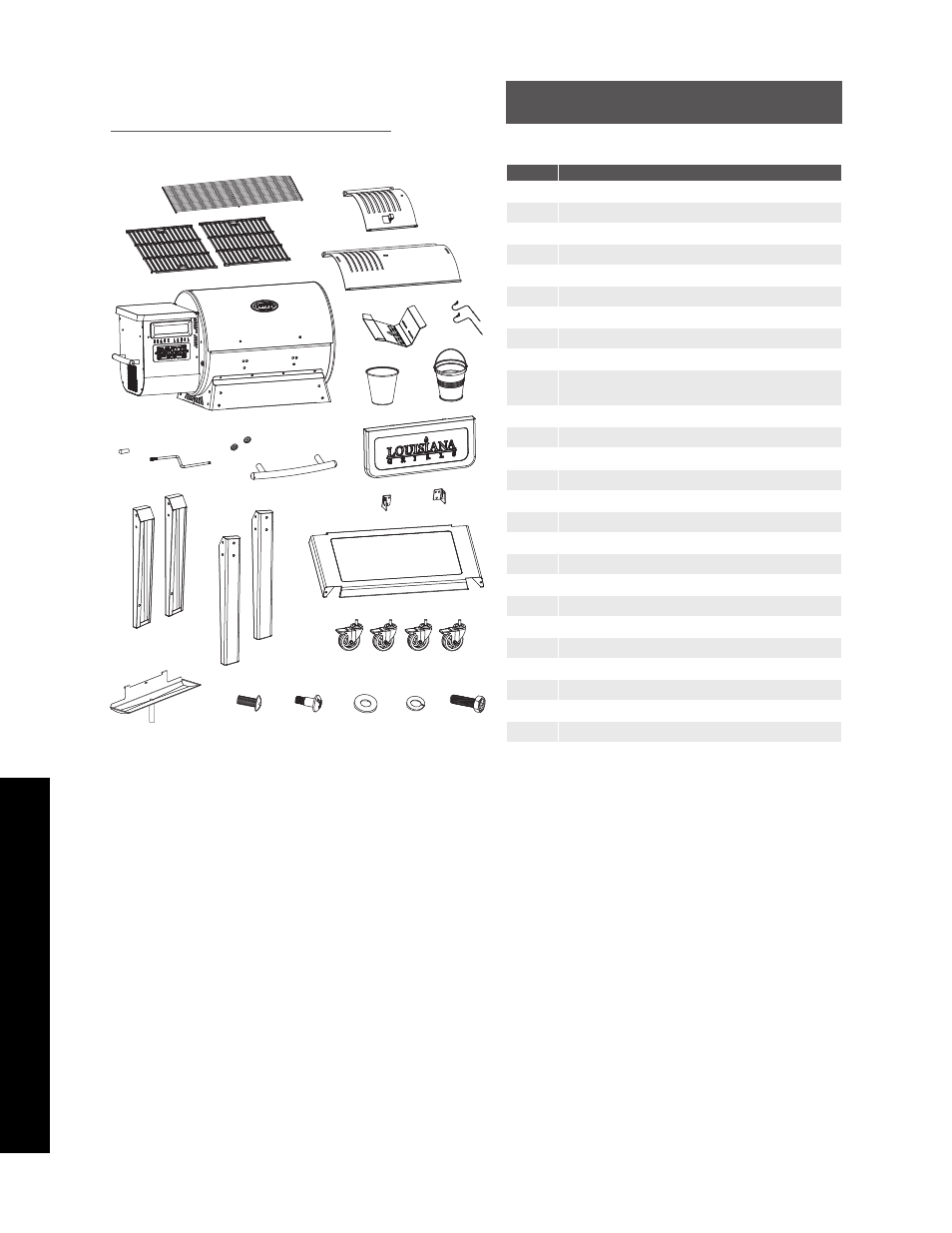

PIEZAS DE REPUESTO
LG0800BL
NOTA: debido a que el producto está en desarrollo constante, las piezas están sujetas a cambios
sin previo aviso.
1
2
3
4
5
6
9
8
10
11
12
13
14
15
16
17
7
18
19
20
N.º DESCRIPCIÓN
1 Rejilla de cocción superior (x1)
2 Rejilla para cocinar (x2)
3 Guía del asador a la llama (x1)
4 Placa principal del asador a la llama (x1)
5 Conjunto de tambor principal/tolva (x1)
6 Rejilla de quemado (x1)
7 Sonda de carne (x2)
8 Bolsa para cubo de grasa (x1)
9 Cubo de grasa (x1)
10 Manija de la barra de ajuste del asador de
fuego (x1)
11 Barra de ajuste del asador de fuego (x1)
12 Remate del asa de la tapa (x2)
13 Asa de la tapa (x1)
14 Estante delantero (x1)
15 Soporte del estante delantero / izquierdo (x1)
16 Soporte del estante delantero / derecho (x1)
17 Estante inferior (x1)
18 Pata de soporte A (x2)
19 Pata de soporte B (x2)
20 Rueda pivotante de cierre (x4)
21 Inserto de la artesa de grasa (x1)
A Tornillo (x30)
B Tornillo (x2)
C Arandela (x32)
D Arandela de retención (x32)
E Tornillo (x2)
A B C D E
21
