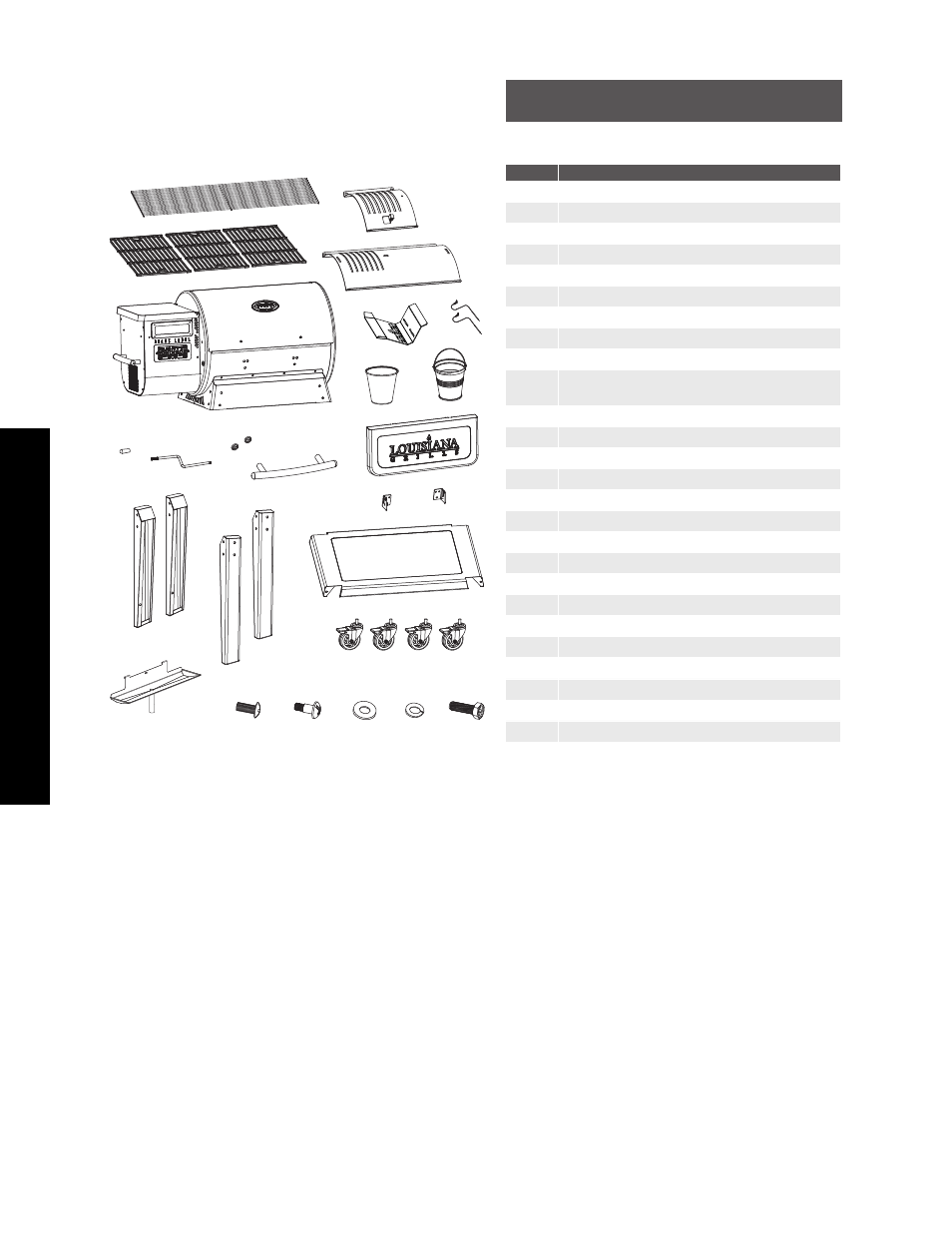

LG1200BL
REMARQUE : En raison du développement continu des articles, les pièces sont sujettes à
changement sans préavis.
N° DÉSIGNATION
1 Grille de cuisson supérieure (x1)
2 Grille de cuisson (x3)
3 Plaque coulissante du diffuseur de chaleur (x 1)
4 Plaque principale du diffuseur de chaleur (x 1)
5 Assemblage corps principal/trémie (x 1)
6 Grille de combustion (x1)
7 Sonde de cuisson (x2)
8 Revêtement du seau à graisse (x1)
9 Seau à graisse (x 1)
10 Poignée de la barre de réglage du diffuseur de
chaleur (x1)
11 Barre de réglage du diffuseur de chaleur (x1)
12 Bague de la poignée pour couvercle (x 2)
13 Poignée pour couvercle (x 1)
14 Étagère avant (x1)
15 Support pour étagère avant / gauche (x1)
16 Support pour étagère avant / droit (x1)
17 Étagère inférieure (x1)
18 Pied de support A (x2)
19 Pied de support B (x2)
20 Roulette pivotante à frein (x4)
21 Insert de bac à graisse (x1)
A Vis (x30)
B Vis (x2)
C Rondelle (x32)
D Rondelle de blocage (x32)
E Vis (x2)
A B C D E
21
