45
www.louisiana-grills.com
FR
ANÇAIS
ASSIS
TANCE À LA CLIENTÈLE

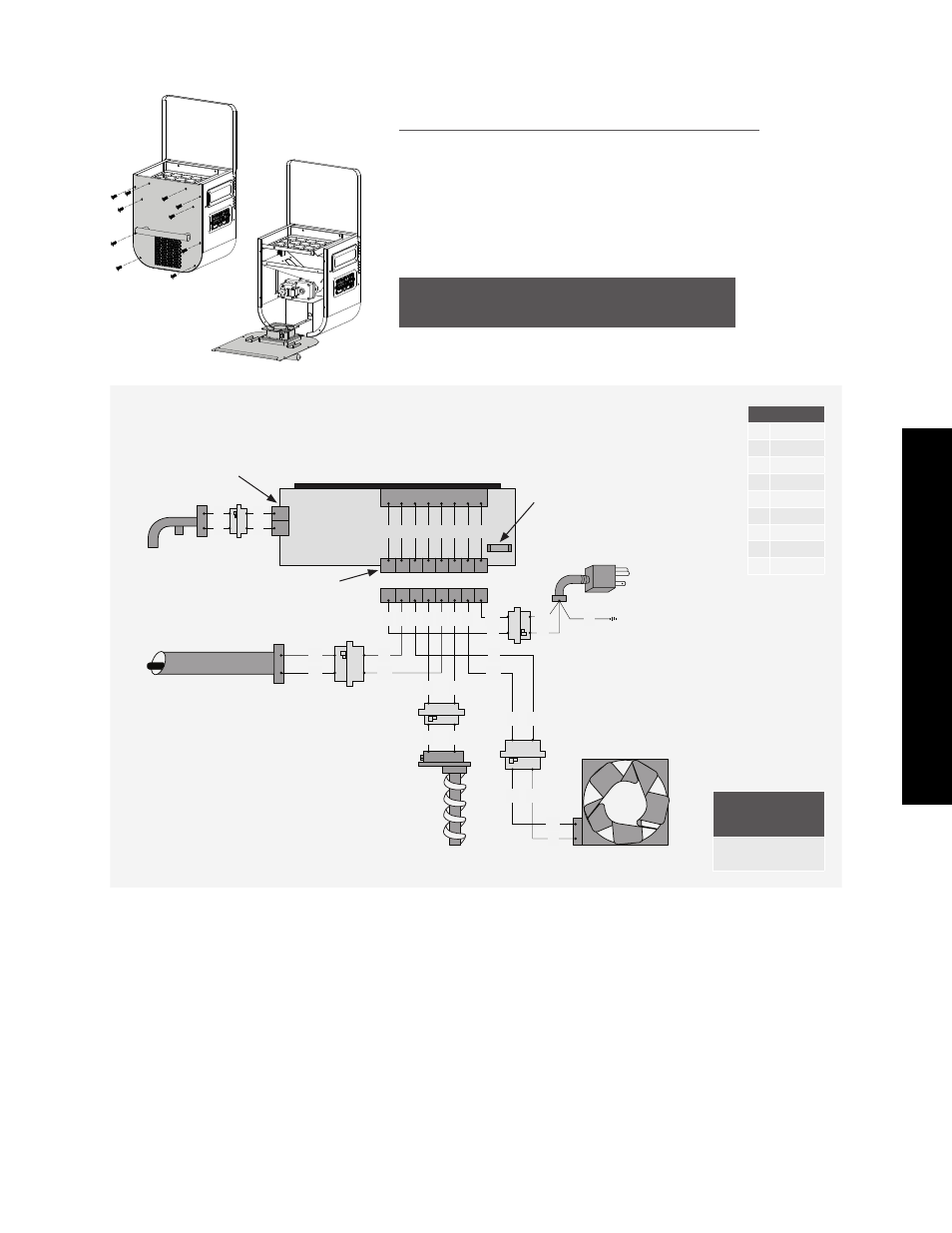

COMPOSANTS ÉLECTRIQUES
Le système du panneau de contrôle est une technologie complexe et précieuse. Pour la
protection contre les surtensions et les courts-circuits électriques, consultez le schéma
électrique ci-dessous pour vous assurer que votre source d’alimentation est suffisante
pour le fonctionnement de l’appareil.
PANNEAU D'ACCÈS À LA TRÉMIE
Repérez les dix vis situées sur le côté de la trémie pour accéder aux composants
électriques. Une fois les vis retirées, le panneau d'accès peut s'ouvrir, retenu par le gond
inférieur.
EXIGENCES ÉLECTRIQUES
Prise de terre à 3 broches de 110-120 V, 60 Hz et 375 W
REMARQUE : Les composants électriques, qui ont passé avec succès les tests de sécurité des produits et les services de
certification, respectent une tolérance d’essai de 5 à 10 %.
G W
W W W
W
W
W
B W
W W Y
W Y
K K
B
B
B
B
R
R
K
W W W W Y B R K
W
K
W
K
N
N
S
S
ASSEMBLAGE DE L’ALLUMEUR/
CARTOUCHE CHAUFFANTE HD
110-120 V, 300 W
VENTILATEUR DE COMBUSTION
ET DE REFROIDISSEMENT
110-120 V, 60 Hz,
110 PI3/MIN, 1 PHASE
CORDON D’ALIMENTATION
AVEC MISE À LA TERRE
SYSTÈME D’ALIMENTATION
DE LA VIS SANS FIN
110-120 V, 60 Hz, 30 W,
MOTEUR 2 TR/MIN
BOÎTE DE CONNEXION (8 BROCHES)
MISE À LA TERRE
PANNEAU DE
CONTRÔLE
SONDE DU GRIL
COSSES DE LA
SONDE DU GRIL
FUSIBLE À
FUSION RAPIDE
BOÎTE DE CONNEXION
POUR FAISCEAU DE
CÂBLAGE
LÉGENDE
W blanc
Y jaune
B bleu
R rouge
K noir
N brun
S argent
G vert
P violet
INDICE DE
CONSOMMATION
DE CARBURANT
2,3 kg/h
(5,07 lb/h)
