ATENCIÓN AL CLIENTE

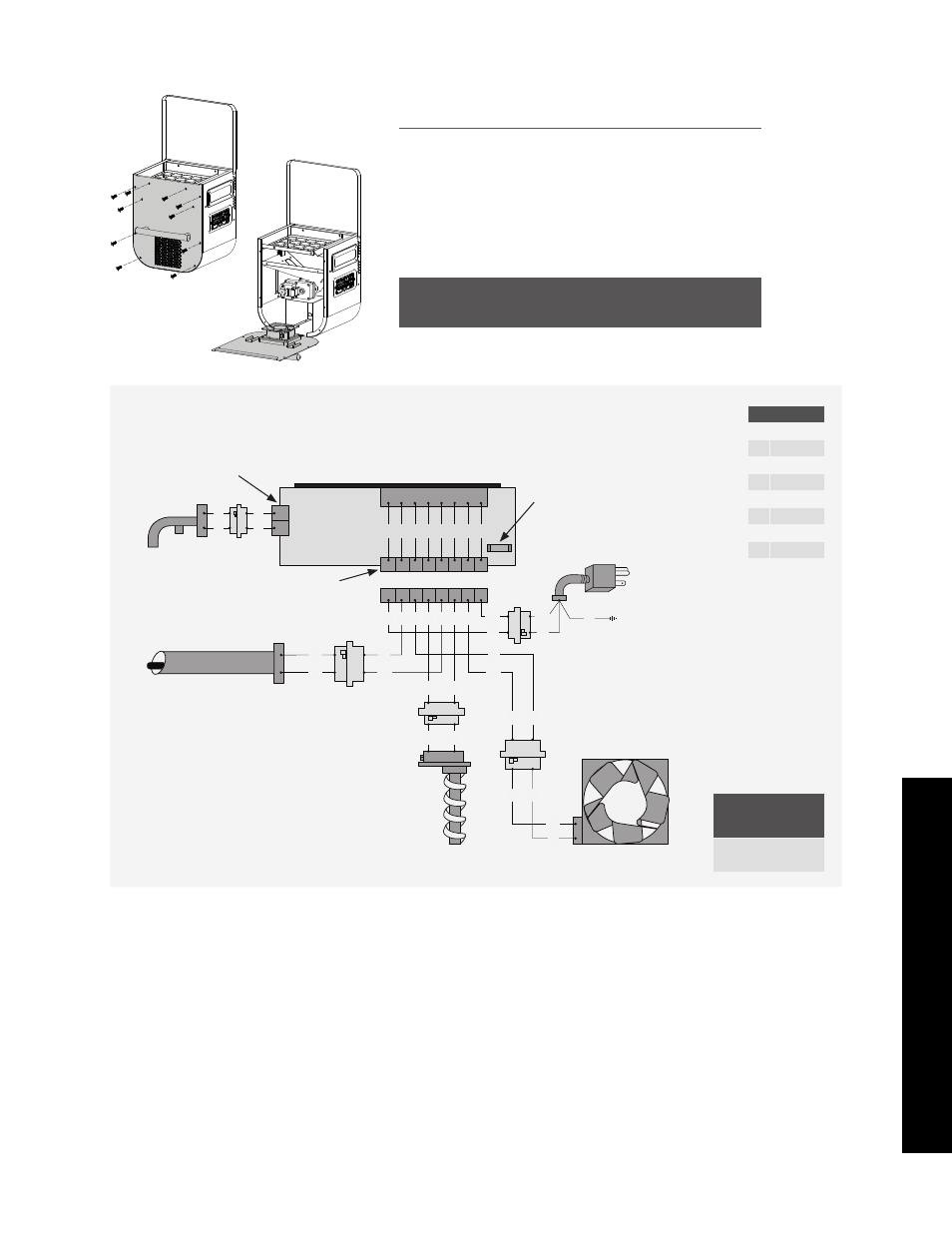

COMPONENTES ELÉCTRICOS
El sistema del Tablero de control digital es una pieza de tecnología compleja y valiosa.
Para proteger contra las subidas de tensión y los cortocircuitos, consulte el diagrama
de cableado para asegurarse de que la fuente de alimentación sea suficiente para que la
unidad funcione correctamente.
PANEL DE ACCESO DE LA TOLVA
Localice los diez tornillos del lateral de la tolva para acceder a los componentes eléctricos.
Una vez retirados los tornillos, puede abrir el panel de acceso (tiene una bisagra inferior,
por lo que quedará colgando).
REQUISITOS ELÉCTRICOS
110-120 V, 60 Hz, 375 W, enchufe de 3 patillas con conexión a tierra
NOTA: los componentes eléctricos, que han superado las pruebas de seguridad y los servicios de certificación de producto,
cumplen la tolerancia de prueba de ± 5-10 por ciento.
ÍNDICE
W blanco
Y amarillo
B azul
R rojo
K negro
N marrón
S plateado
G verde
P púrpura
CAPACIDAD DE
ENTRADA DE
COMBUSTIBLE
2,3 kg/h
(5,07 lb/h)
G W
W W W
W
W
W
B W
W W Y
W Y
K K
B
B
B
B
R
R
K
W W W W Y B R K
W
K
W
K
N
N
S
S
SISTEMA DE IGNICIÓN /
CALENTADOR DE CARTUCHO HD
110-120 V, 300 W
VENTILADOR DE
COMBUSTIÓN Y
REFRIGERACIÓN
110-120 V, 60 Hz,
CFM110, MONOFASE
CABLE DE ALIMENTACIÓN CON
CONEXIÓN A TIERRA
SISTEMA DE
ALIMENTACIÓN
HELICOIDAL
110-120 V, 60 Hz,
30 W, MOTOR DE
2 RPM
CAJA DE CONEXIONES (8 PATILLAS)
CONEXIÓN A TIERRA
TABLERO
DE CONTROL
SONDA DE
LA PARILLA
TERMINALES DE LA
SONDA DE LA PARILLA
FUSIBLE
RÁPIDO
CAJA DE CONEXIONES
DEL MAZO DE CABLES
