NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 2
SCENARIO page. 9
Chapitre 2 Service technique – droits réservés à mcz spa
Reproduction interdite
3.3. PRÉDISPOSITIONS RACCORD TV ET PÉRIPHÉRIQUES
Avant de monter l'habillage Scenario, il faut prédisposer l'installation domestique pour
faire fonctionner tous les périphériques que l'on souhaite utiliser.
MCZ DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES DUS À DE MAUVAIS
RACCORDEMENTS OU RACCORDEMENTS RÉALISÉS PAR UN PERSONNEL NON QUALIFIÉ .
La TV fournie est prédisposée au raccordement de différents périphériques à travers le câblage founi, déjà monté
dans le châssis de l'habillage, qu'il faut connecter au rétro de la TV LOEWE et à l'installation domestique.
Les terminaux avec la lettre “A” doivent être reliés par câble à la TV LOEWE, les terminaux avec la lettre “B” sont
reliés par câble au tiroir, les terminaux avec la lettre “C” sont à relier par câble à l'installation domestique. Dans le
tableau ci-dessous, vous trouverez la liste des terminaux à câbler.
POS. TERMINAL POS. TERMINAL
1A Fiche répéteur IR mâle 1B Fiche répéteur IR femelle
2A RCA blanc/rouge mâle 2C RCA blanc/rouge mâle
3A Connecteur tripolaire Schuko 3B Prise Schuko
4A HDMI 1 mâle 4B HDMI 1 mâle
5A HDMI 2 mâle 5B HDMI 2 mâle
6A VGA mâle 5B VGA femelle
7A USB mâle 7B USB femelle
8A Antenne TV mâle 8B Antenne TV mâle
9C Téléphone 9B Téléphone
10C Antenne TV mâle 10B Antenne TV femelle
11C Antenne SAT 11B Antenne SAT
12A Antenne SAT 12B Antenne SAT + connecteur mâle
Avec ce câblage, on peut raccorder à la TV :
-décodeur satellite (prédisposition pour antenne satellite et câble téléphone pour chaînes payantes),
-lecteurs DVD (raccordement TV par technologie HDMI),
-clés USB, appareils photos, caméras, lecteurs MP3 (raccordement par port USB),
-dolby sorround, home cinéma (prédisposition avec prises RCA),
-ordinateur (la TV peut servir de moniteur PC avec un câble VGA).

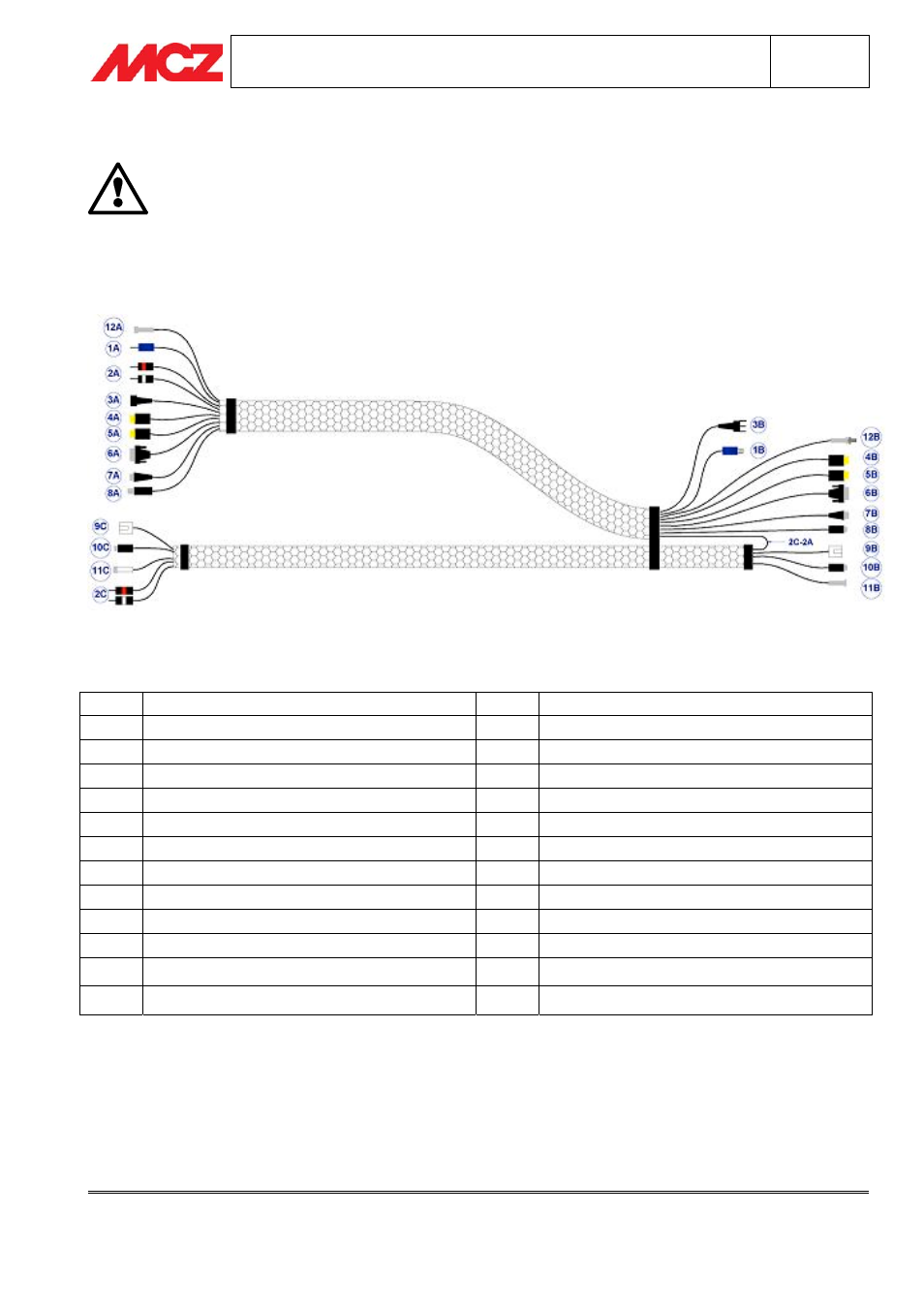

Schéma de câblage fourni
