NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 2
SCENARIO page. 18
Chapitre 2 Service technique – droits réservés à mcz spa
Reproduction interdite

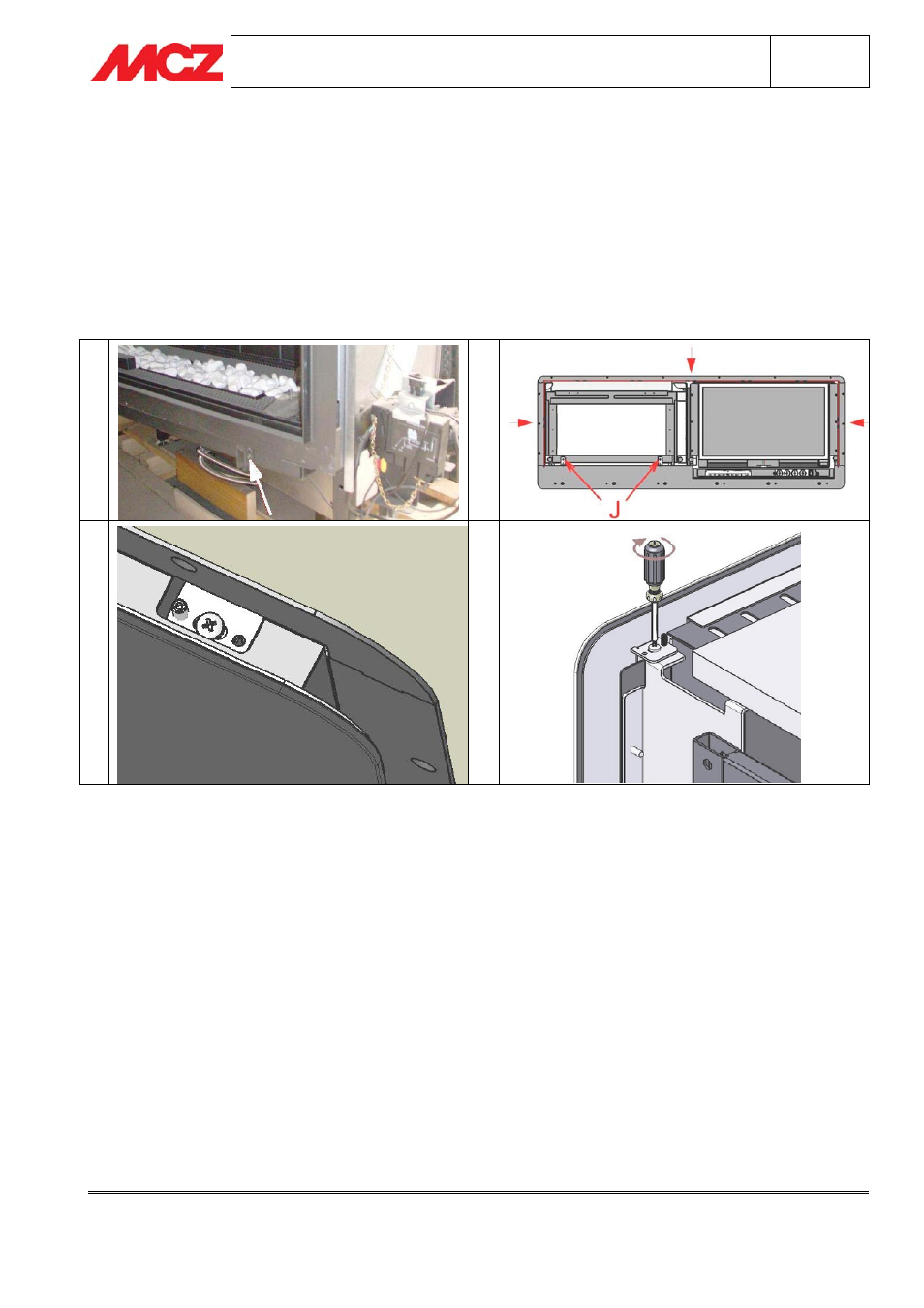

3.10. MONTAGE DE L'ENCADREMENT GAS
Enlever les vitres esthétiques sans changer les réglages effectués au chapitre 3.7 et les mettre en lieu sûr.
Fixer les étriers fournis (réf. J figure 2) sur la façade du foyer fermé en utilisant les trous du cadre précédemment
démonté (figure 1). Visser le cadre aux étriers fixés sur le conduit. Vérifier le niveau du cadre et contrôler que le
tiroir s'ouvre sans interférences (figure 2). Bloquer le cadre avec les vis à placoplâtre fournies. Remonter les
vitres en utilisant les ouvertures prévues à cet effet sur le côté supérieur du cadre (figure 3) pour effectuer un
réglage définitif et bloquer la vitre avec les vis de sécurité (figure 4).
1 2
3 4
GAS TV
