3.3.1. Raccordements électriques à l'installation domestique
Après avoir choisi l'endroit où l'on souhaite installer l'habillage, il faut prédisposer tous les branchements
primaires pour faire fonctionner correctement tous les produits que l'on souhaite utiliser.
Prédispositions indispensables :
-prise d'alimentation 230V
-prise TV analogique
-prise d'antenne satellite (pour l'utilisation d'un décodeur satellite, de chaînes payantes ou pour regarder des
programmes du satellite)
-prise téléphonique (si on souhaite utiliser des chaînes payantes ou Internet en cas de connexion à un PC)
-prises RCA (si l'on souhaite raccorder la TV à une installation stéréo ou dolby sorround).
3.3.2. Installation et raccordements électriques TV

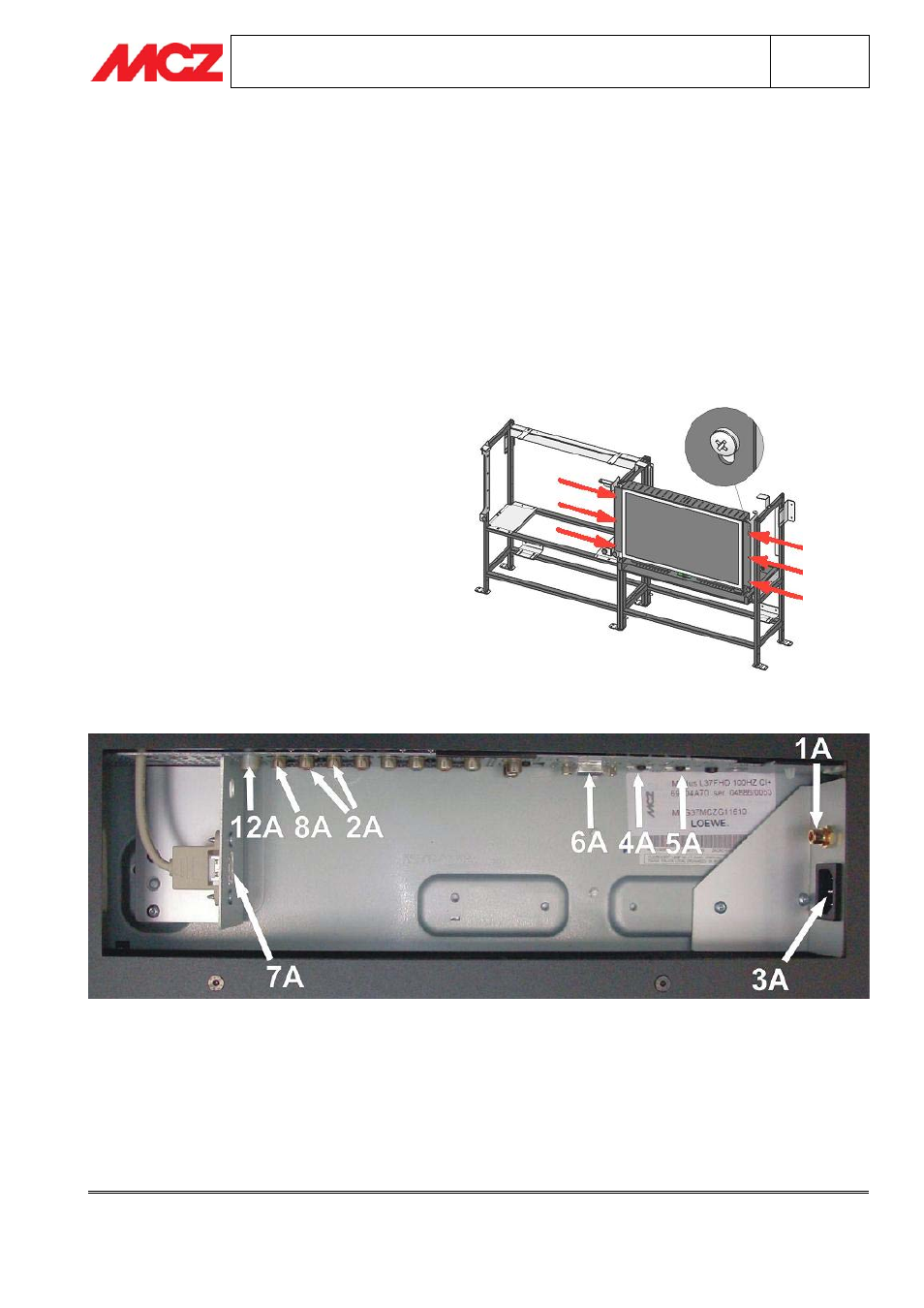

Avec les 6 vis fournies (indiquées par la flèche dans
l'image à côté) monter la TV LOEWE dans la position
la plus basse permise par les fentes du support de
l'LCD.
Ouvrir et refermer plusieurs fois le tiroir afin de
s'assurer que rien n'obstacle son mouvement. En cas
d'obstacle, dévisser légèrement les vis de fixation et
soulever l’LCD jusqu'à ce qu'il n'interfère plus avec le
mouvement du tiroir. Brancher tous les terminaux du
câblage indiqués avec la lettre “A” (voir schéma
câblage) aux prédispositions sur le rétro de la TV
LOEWE comme dans l'image suivante.
