NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 2
SCENARIO
page.
19
Chapitre 2
Service technique – droits réservés à mcz spa
Reproduction interdite

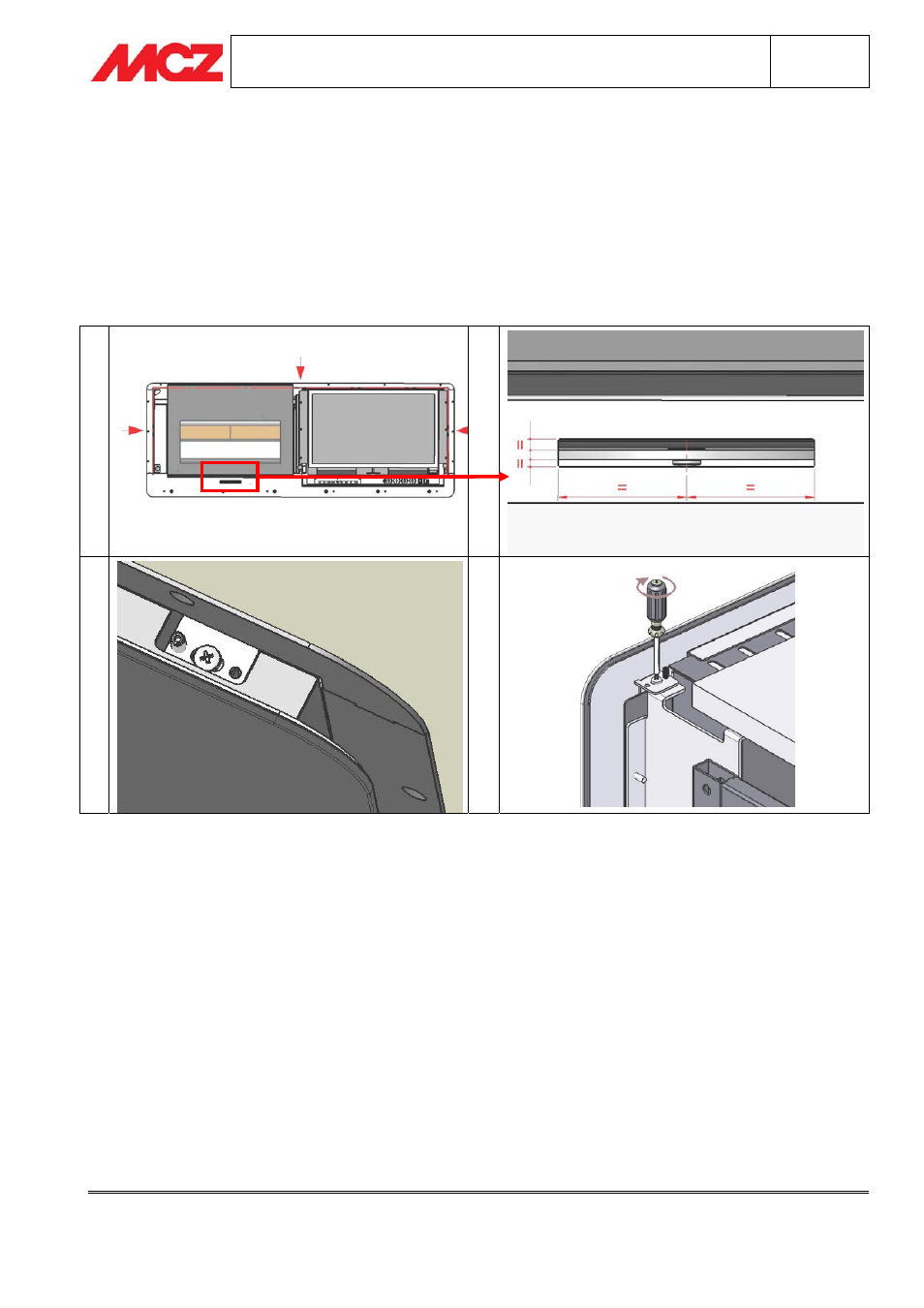

3.11. MONTAGE DE L'ENCADREMENT WOOD
Enlever les vitres esthétiques sans changer les réglages effectués au chapitre 3.7 et les mettre en lieu sûr.
Monter le cadre de façon à ce que le trou rectangulaire soit centré avec le registe du foyer fermé (figure 1 – 2).
Niveler le cadre et vérifier que le tiroir s'ouvre sans interférence. Bloquer le cadre avec les vis à placoplâtre
fournies à cet effet. Remonter les vitres en utilisant les ouvertures prévues à cet effet sur le côté supérieur du
cadre (figure 3) pour effectuer un réglage définitif et bloquer la vitre avec les vis de sécurité (figure 4).
1
2
3
4
WOOD TV
