NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 2
SCENARIO page. 12
Chapitre 2 Service technique – droits réservés à mcz spa
Reproduction interdite
maison est branchée au DVD qui envoie le signal à la TV) il suffit, pour relier directement le téléviseur à
l'antenne, de raccorder les câbles d'antenne IN (10B) avec celui d'antenne OUT (8B). Pour utiliser le décodeur
satellite intégré à la TV LOEWE, il suffit de relier le câble de l'antenne satellite de l'installation domestique au
terminal du câblage 11C et vérifier que les terminaux 11B et 12B sont reliés l'un à l'autre.
Une fois l'installation complète, il est conseillé, avant de procéder aux phases suivantes,
de vérifier le fonctionnement de la TV et de tous les périphériques raccordés.
L’alimentation de la télévision et des périphériques est activée en utilisant l'interrupteur
général “I/O” du bloc multiprise.

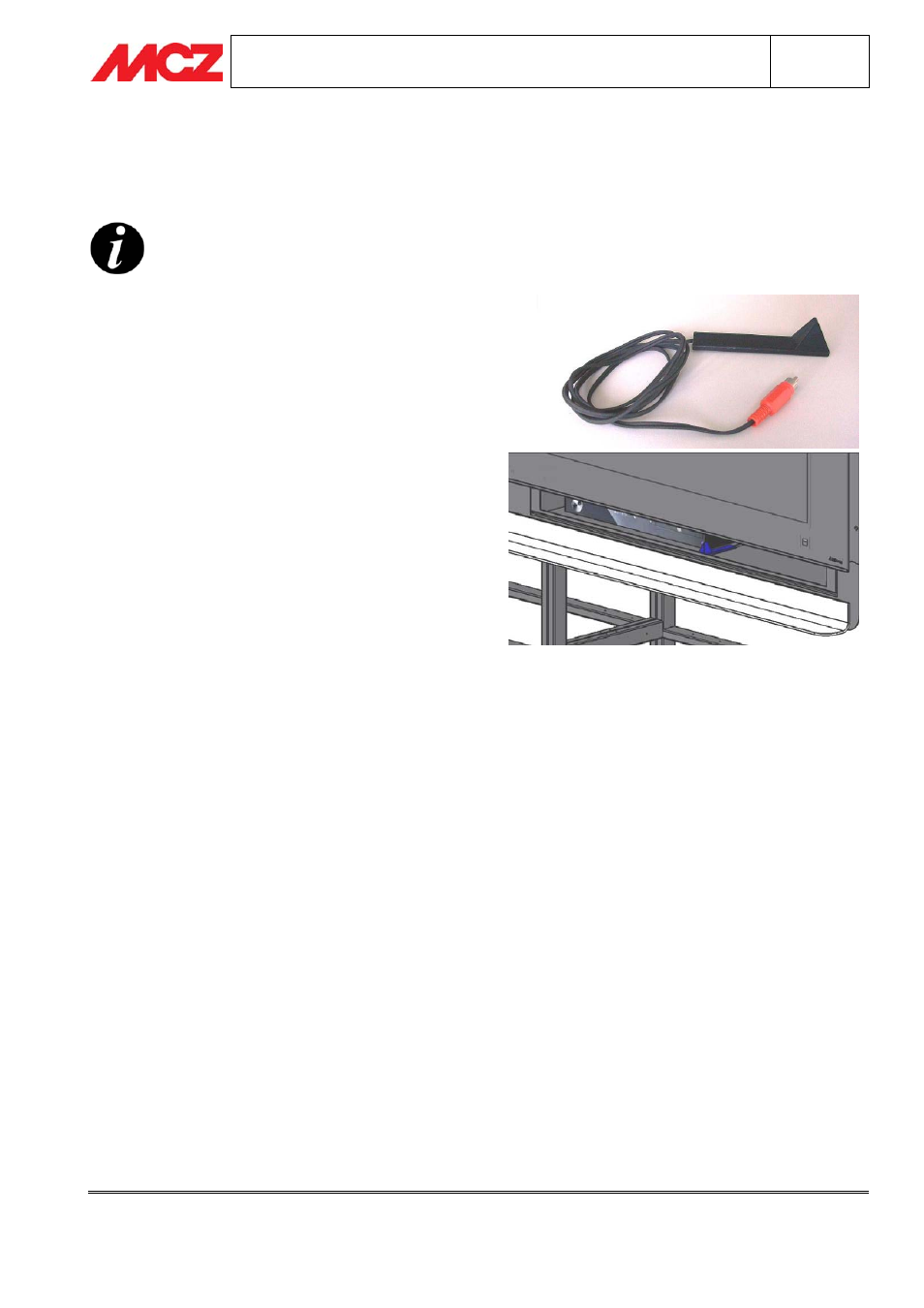

3.3.4. Utilisation du répéteur IR
Un répéteur IR (infrarouge) de télécommande est fourni
avec la TV LOEWE. Le répéteur est utilisé quand le
périphérique (DVD, Décodeur, etc.) est caché ou non
accessible avec sa propre télécommande. Installer le
répéteur en reliant son connecteur à celui bloqué au tiroir
près de l'emplacement prévu pour le câble USB (position
7B). Ensuite, positionner le transmetteur en face de
l'appareil à commander (figure ci-à côté) au niveau du
récepteur IR de ce dernier. Cette procédure permettra de
commander le périphérique avec sa propre télécommande
en orientant cette dernière vers le téléviseur intégré.
3.4. POSITIONNEMENT FOYER FERMÉ FORMA 95 GAZ
Extraire le conduit de son emballage, enlever le cadre décoratif et les deux étriers en toile aluminisée en
dévissant les vis indiquées dans la figure 1 (des deux côtés) et vérifier que les pieds télescopiques indiqués par
des flèches dans l'image 2 sont bloqués sur le deuxième trou en partant du bas. Vérifier que les pieds réglables
soient complètement vissés. Dévisser l'électrovanne de la structure du foyer fermé (figure 3). Positionner le
foyer fermé en l'enfilant depuis le haut du châssis et en faisant attention à ne pas endommager l’électrovanne,
sur les étriers spéciaux montés sur le châssis de l'habillage, et procéder au nivelage du conduit en respectant
les cotes indiquées dans la figure 4. Finalement, bloquer le conduit avec les étrier prévus à cet effet dans la
position indiquée dans la figure 5 et procéder à l'installation du conduit de fumée, au branchement à
l'installation de gaz et à la ventilation (naturelle ou forcée) comme décrit dans le guide d'utilisation et
d'entretien du foyer fermé.
