3.3.3. Collegamenti Raccordements dans le tiroir.
Le tiroir est doté d'un bloc multiprise avec 3 espaces d'alimentation libres (la 230V-1 est câblée à l'alimentation
de la TV) avec un interrupteur général (I/O) servant à mettre la TV LOEWE et tous ses périphériques hors
tension.
EXEMPLES D'INSTALLATION DE PÉRIPHÉRIQUES :
Installation de décodeur satellite : brancher le décodeur à
1- une des prises d'alimentation libres sur le bloc multiprise,
2- un des deux câbles HDMI (4B ou 5B),
3- câble de l’antenne satellite (11B), pour le faire, il faut débrancher les câbles 11B+12B (de série, ils sont
branchés),
4- prise téléphonique (9B) si on utilise un service de chaînes payantes.
Installation de lecteur DVD : brancher le lecteur à
1- une des prises d'alimentation libres sur le bloc multiprise,
2- un des deux câbles HDMI (4B ou 5B),
3- câble d'antenne IN (10B) et antenne OUT (8B) si le lecteur fait aussi enregistreur
Installation TV LOEWE : vérifier que le câble d'alimentation du téléviseur (3B) est branché à l'une des prises
d'alimentation libres sur le bloc multiprise. Si on n'utilise pas de périphérique externe (lorsque l’antenne de la

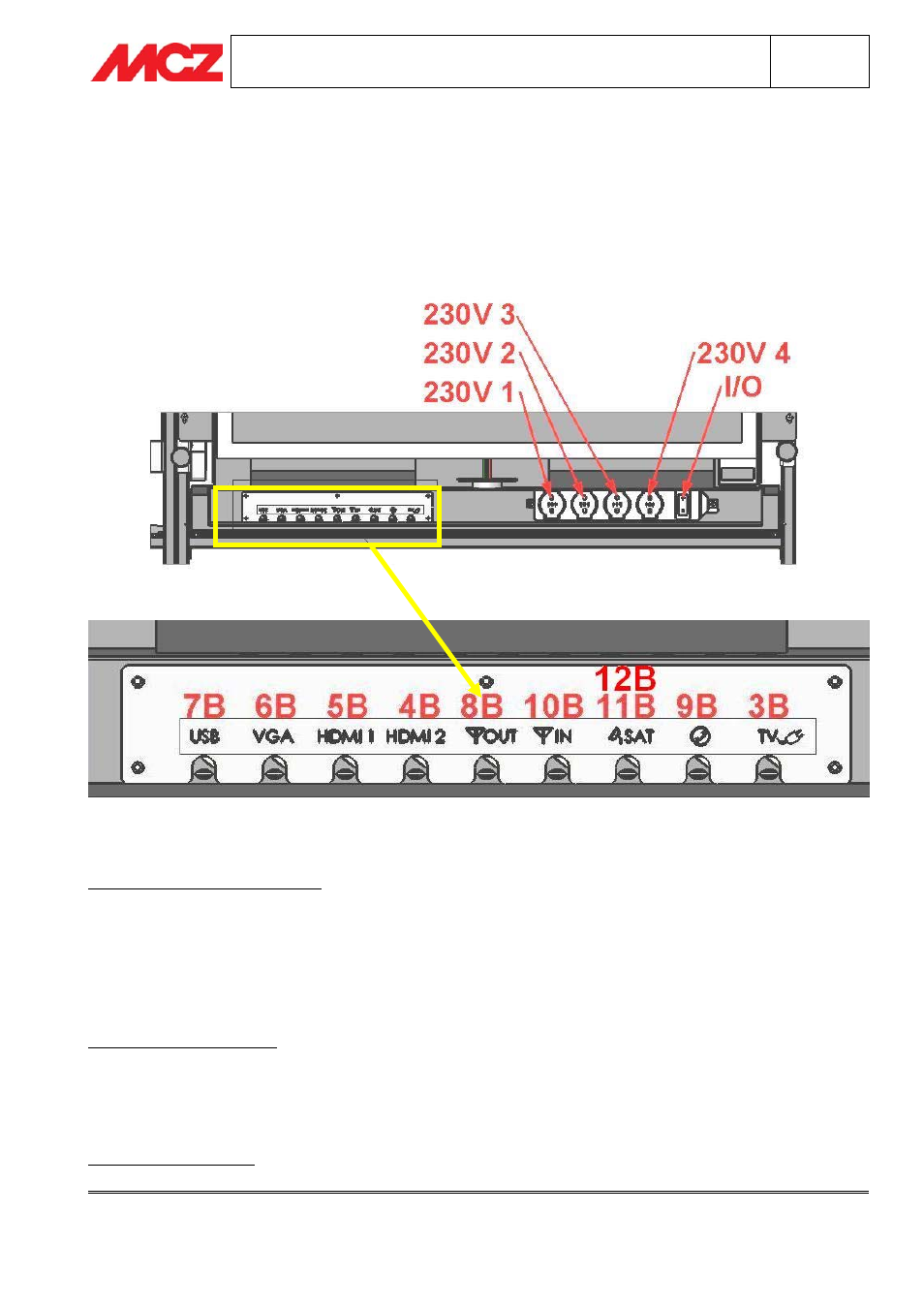

Tiroir vu de face
