NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 2
SCENARIO page. 16
Chapitre 2 Service technique – droits réservés à mcz spa
Reproduction interdite

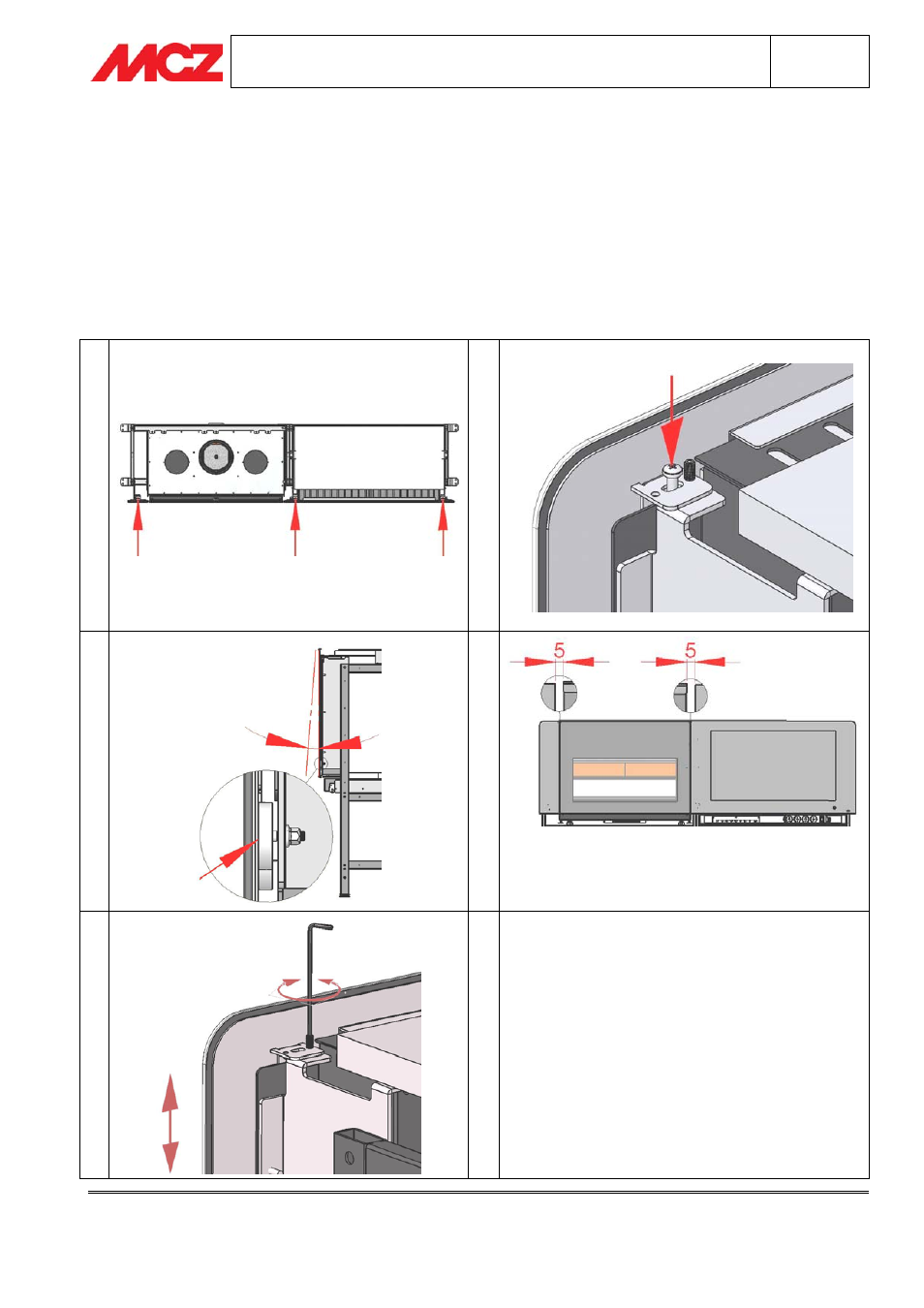

3.8. ALIGNEMENT VITRES SCENARIO WOOD
Prendre la vitre esthétique de la télévision (celle avec le logo sérigraphié) et la vitre de tamponnement du foyer
fermé dans leur emballage. Poser les étriers des supports en verre sur les languettes du châssis (figure 1), serrer
les vis fournies, mais pas à fond, en bloquant provisoirement les vitres (figure 2). Régler la perpendicularité des
vitres avec les aimants placés sur la partie inférieure des supports (figure 3). Vérifier que la distance entre les
deux vitres et le conduit soit de 5mm (figure 4) et régler l'alignement horizontal avec les vis stei montées sur les
étriers des supports en verre (figure 5 ).
1 2
3 4
5
WOOD TV
