NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 2
SCENARIO page. 14
Chapitre 2 Service technique – droits réservés à mcz spa
Reproduction interdite
1 2
3 4

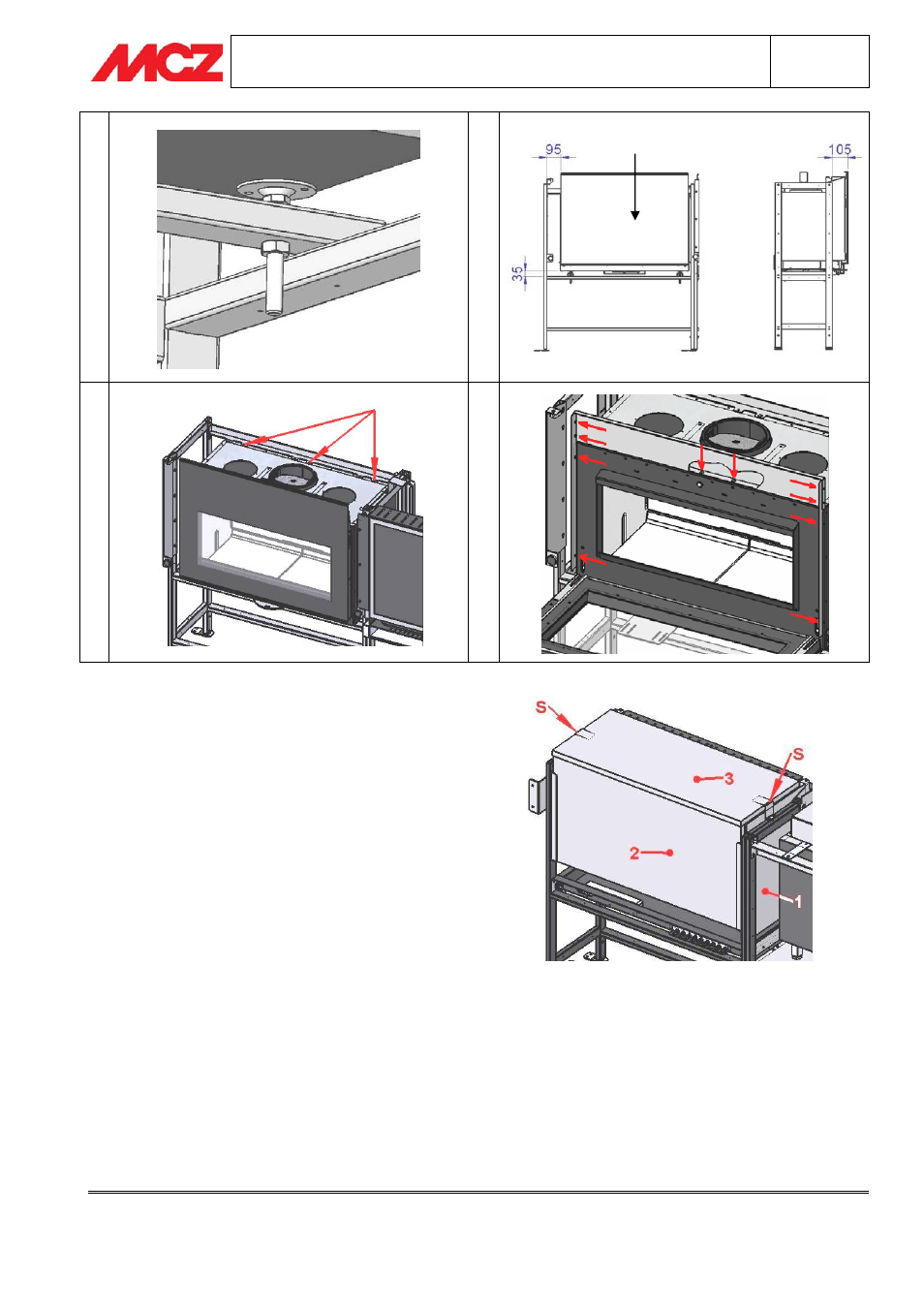

3.6. MONTAGE DES PANNEAUX ISOLANTS
Prendre les panneaux isolants dans leur emballage et les
monter sur le châssis de l'habillage à leur emplacement, en
suivant les étapes de l'image ci-à côté. Pour monter le
panneau n°3 desserrer les vis de fixation des deux étriers
(S) qui se trouvent dans la partie supérieure du châssis,
insérer le panneau et puis resserrer les vis.
DIMENSIONS DES PANNEAUX ISOLANTS :
1- 400mm x 560mm x 25mm
2- 945mm x 495mm x 25mm
3- 400mm x 950mm x 25mm
Façade cheminée
Côté TV
