NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 2
SCENARIO page. 15
Chapitre 2 Service technique – droits réservés à mcz spa
Reproduction interdite

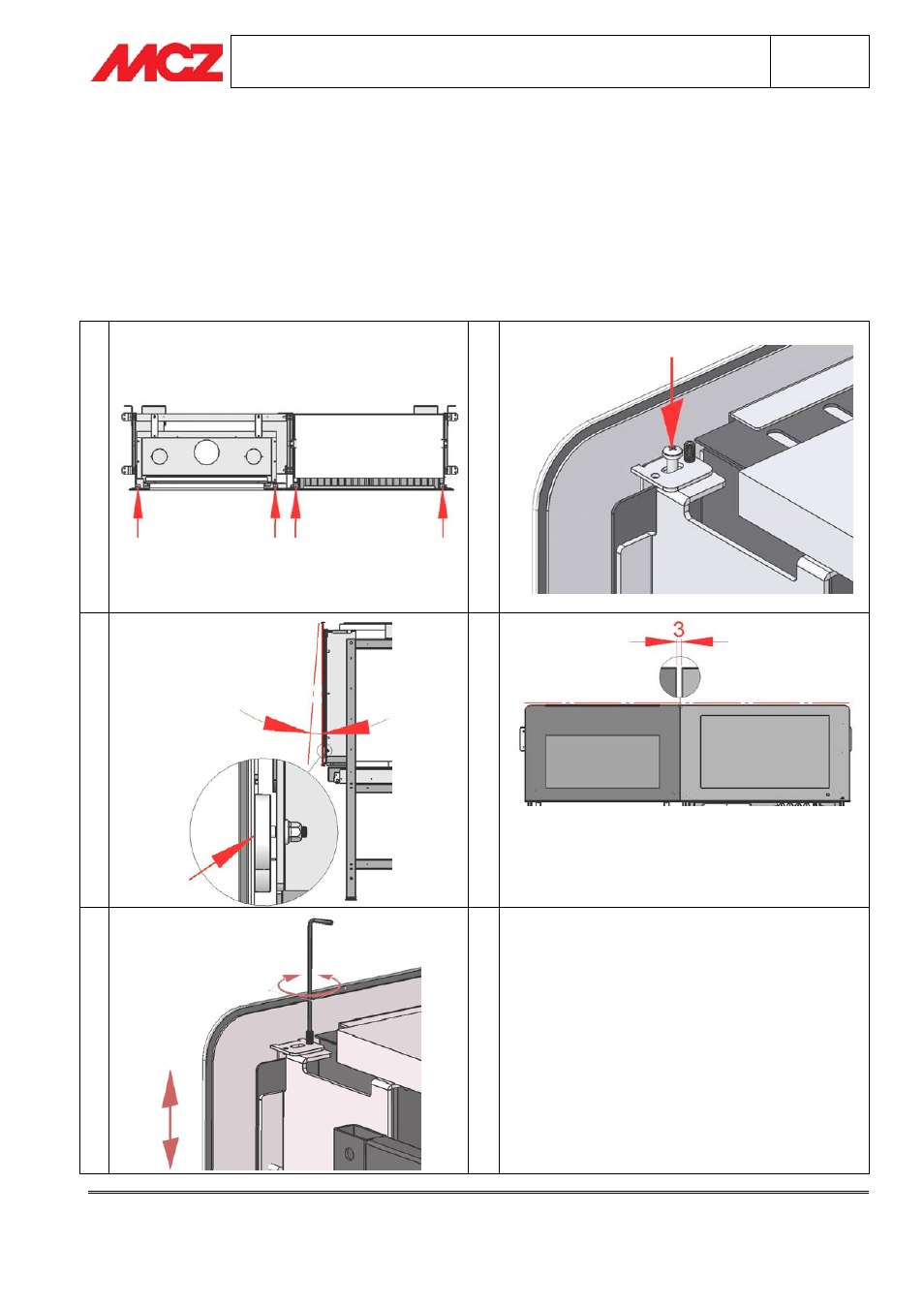

3.7. ALIGNEMENT VITRES SCENARIO GAS
Prendre la vitre esthétique de la télévision (celle avec le logo sérigraphié) et la vitre du conduit dans leur
emballage. Poser les étriers des supports de la vitre sur les languettes du châssis (figure 1). Ne pas visser à fond
les vis fournies en bloquant provisoirement les vitres (figure 2). Régler la perpendicularité des vitres avec les
aimants placés sur la partie inférieure des supports (figure 3). Vérifier que la distance entre les deux vitres soit de
3mm (figure 4) et régler l'alignement horizontal avec les vis stei montées sur les étriers des supports en verre
(figure 5 ).
1 2
3 4
5
GAS TV
