3.9. MONTAGE DE L'HABILLAGE EN PLACOPLÂTRE

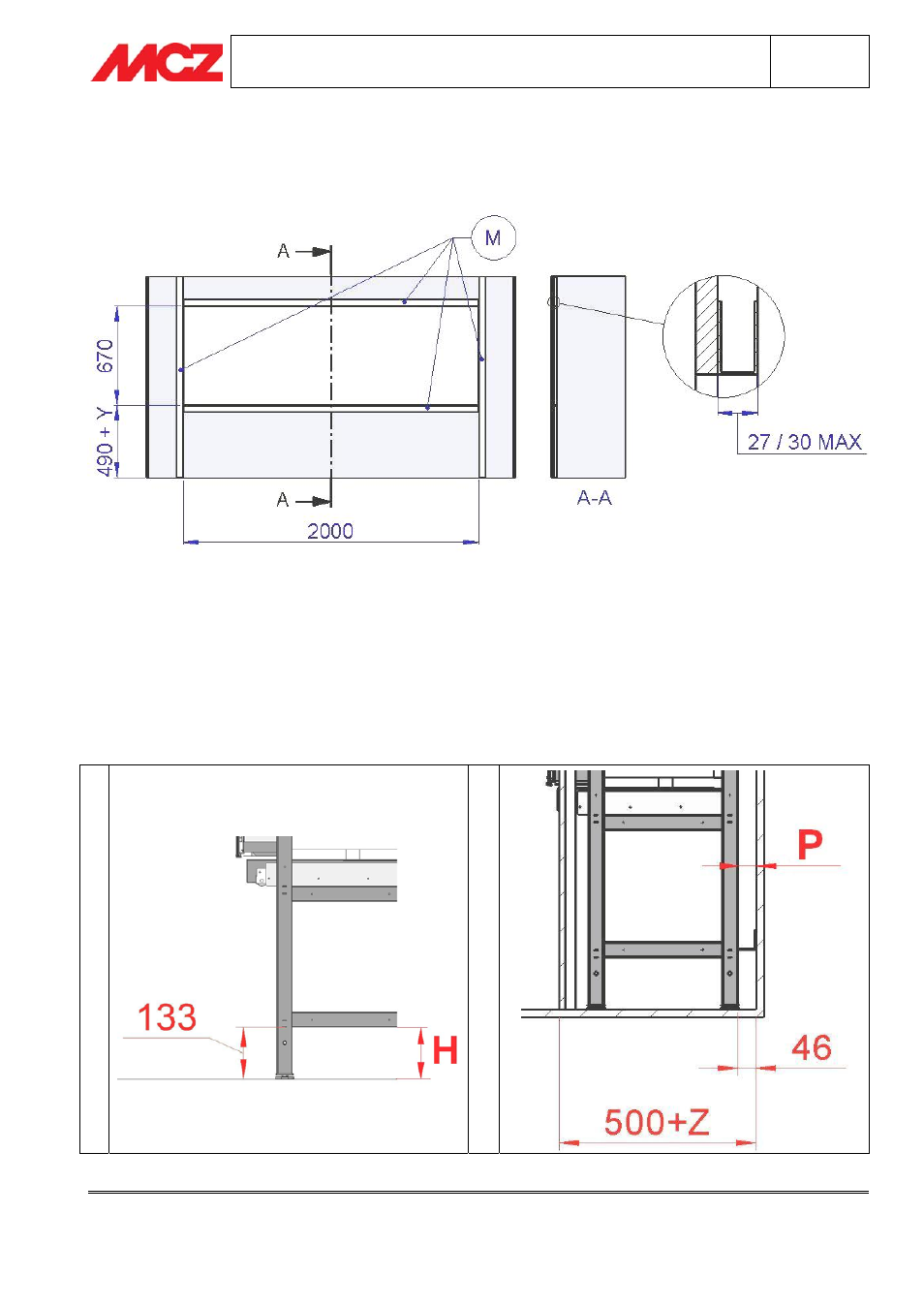

DIMENSION TROU PLACOPLÂTRE (2000mm x 670mm):
Y= H – 133 -> H = dimension depuis le sol jusqu'à la partie inférieure de la traverse du châssis (figure A)
-> 133 = dimension minimum (avec les pieds complètement vissés)
Z= P – 46 -> P = dimension depuis le mur existant jusqu'au montant postérieur du châssis (figura B)
-> 46 = mesure minimale commandée par les étriers de fixation murale
Avec les formules ci-dessus, on calcule la hauteur du trou du mur en placoplâtre depuis le sol et la distance de la
paroi depuis le mur original. Pour renforcer le trou sur la paroi, utiliser les montants (M) avec au maximum 30mm
de profondeur.
A B
