2.2. INSTALLATION DU KIT COMFORT AIR SLIM ET
DES BOUCHES D'AIR
2.2.1. INSTALLATION DU KIT VENTILATEUR
La ventilation forcée prévoit un tube de Ø 100. Par conséquent, si
prévu, retirer l'opercule correspondant (Fig.A) et utiliser la bride « 4 »
fournie avec le kit. Pour les foyers fermés prévus uniquement avec la
sortie de Ø 150 (Fig.B), il faut acheter l'accessoire code 4008047
(bride). Raccorder ensuite le tube « 3 » au foyer fermé et au kit
ventilateur.

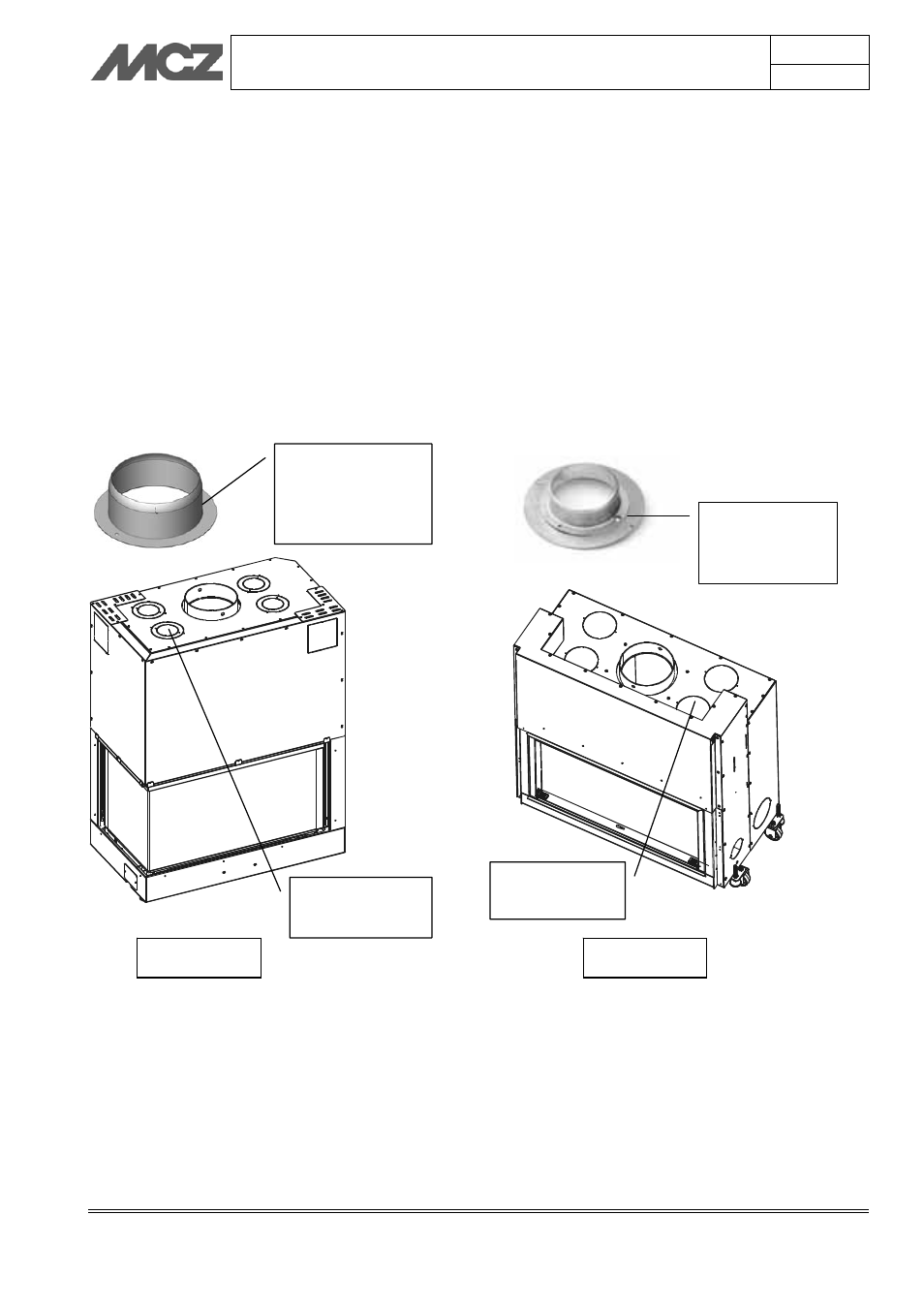

OPERCULE
INTERNE Ø 100
BRIDE FOURNIE
« 4 » AVEC LE KIT
VENTILATEUR
BRIDE
ACCESSOIRE
CODE 4008047
FIGURE A
FIGURE B
OPERCULE Ш
150
