2. KIT VENTILATION SLIM FORCÉE

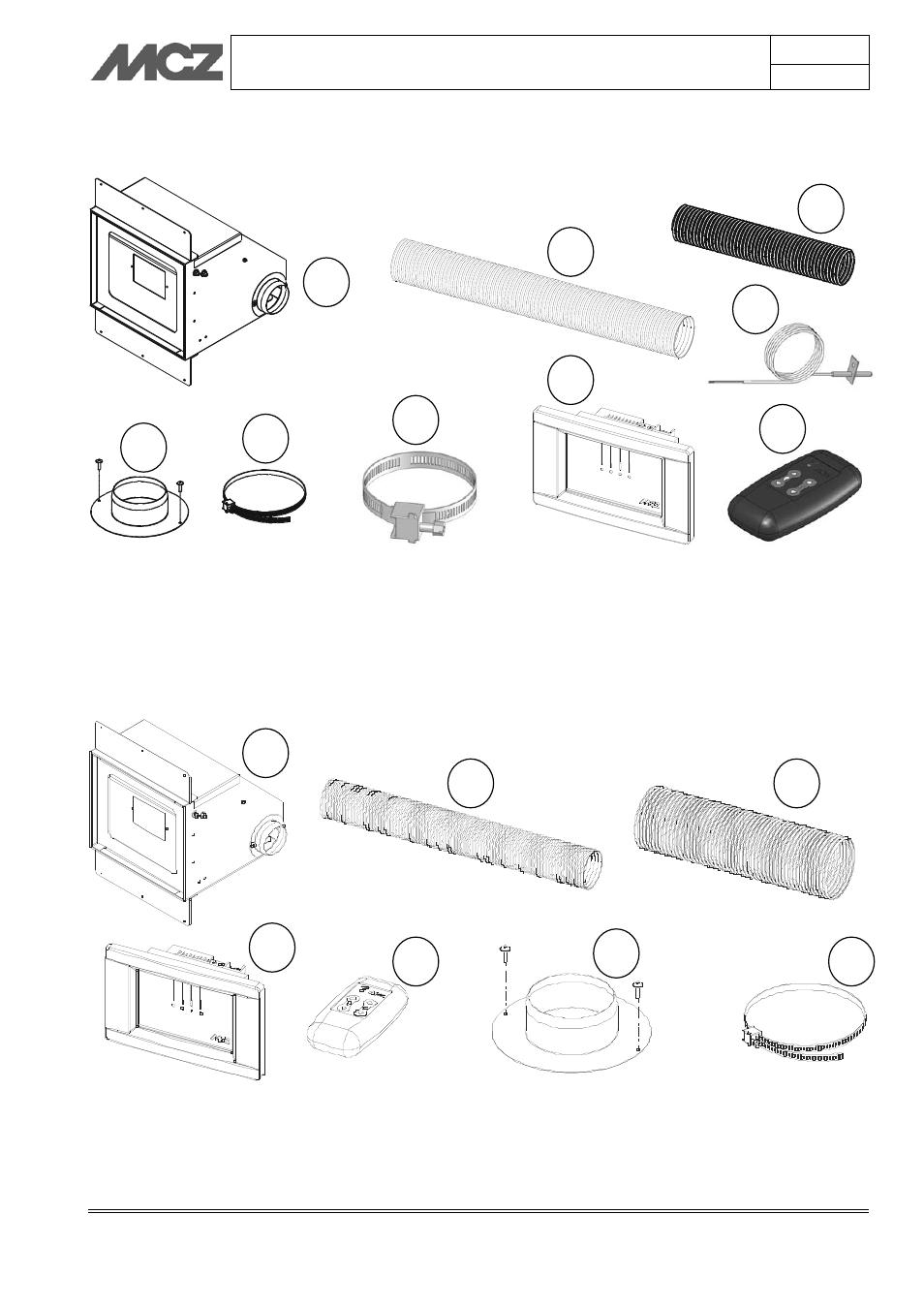

2.1.1. Composants du kit Comfort Air Slim Wood – Emballage unique
1. Kit ventilateur s/boîte (x 2)
2. Tube D.60 L=1,5 m (x 2)
3. Tube flexible D.10 L=1,5 m (x 2)
4. Bride Ø 100 (x 2)
5. Collier de serrage D.60-170 (x 4)
6. Collier de serrage D.64-76 (x 4)
7. Centrale+schéma des raccordements
8. Radiocommande
9. Sonde
+ câblage/vis/manuel
N.B. centrale + radiocommande dans le même
emballage
2.1.2. Composants du kit Comfort Air Slim Gas – Emballage unique
1.
Kit ventilateur s/boîte (x 1)
2.
Tube flex D.6 L=1,5 m (x 1)
3.
Tube flexible D.10 L=1,5 m (x 1)
4.
Centrale+schéma des raccordements
5.
Radiocommande
6.
Bride Ø 100 (x 1)
7.
Collier de serrage D.60-170 (x 4)
N.B. centrale + radiocommande dans le même
emballage
1
2
3
8
6
5
4
7
1
2
3
7
6
5
4
9
