KIT COMFORT AIR SLIM
Chapitre 3
MANUEL D'INSTALLATION ET D'UTILISATION
page
27
Kit comfort air Basic
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
SONDA (NTC)
2.5.2.1.
Montage de la sonde de température pour le
fonctionnement automatique
La sonde est fournie avec la centrale et la radiocommande.

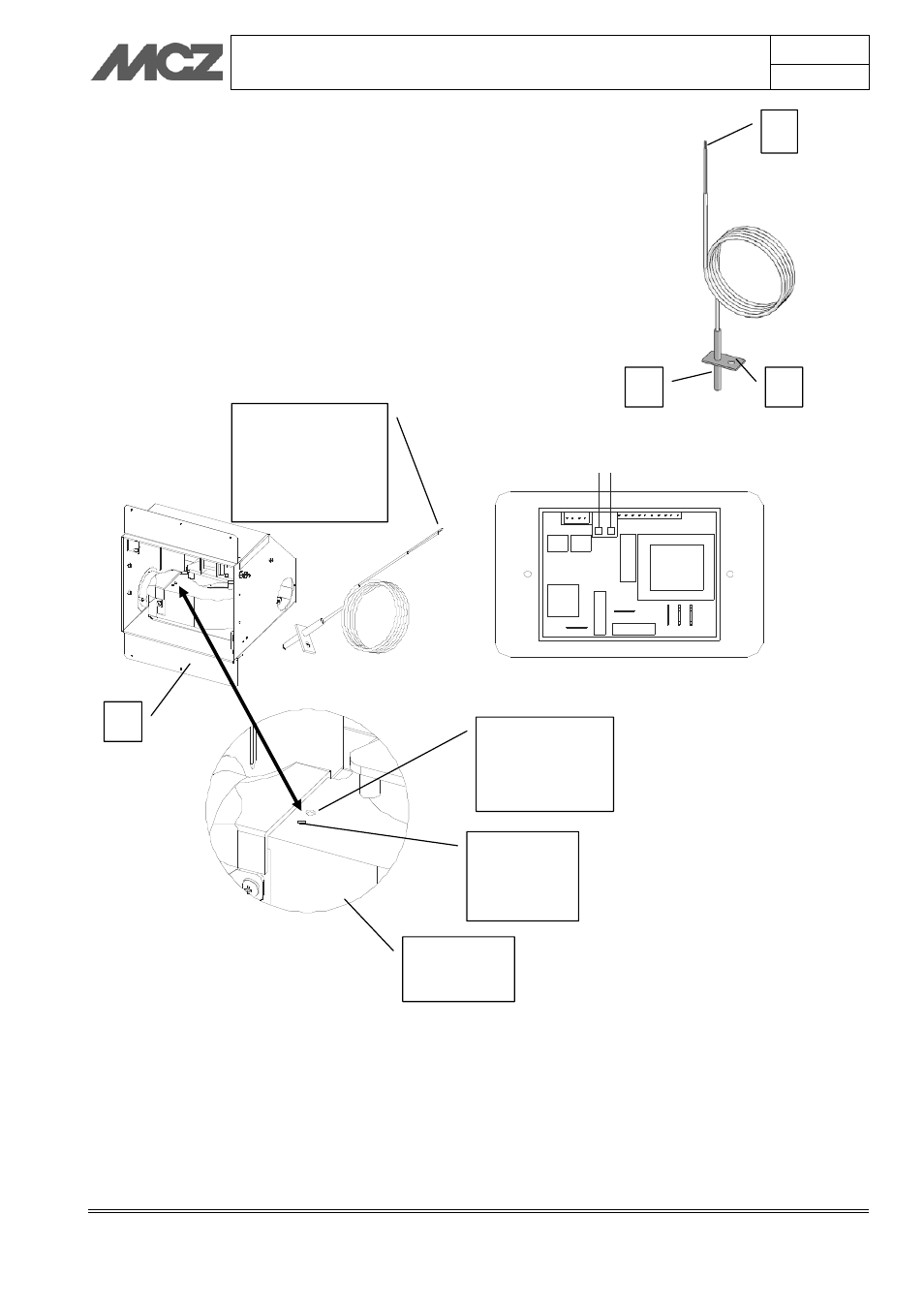

La sonde de température doit être raccordée à la centrale et les parties
sensibles (A-B) au convoyeur (1) (voir le schéma ci-dessous)
Pour le montage, procéder comme suit :
Retirer le ruban en aluminium du moteur pour accéder aux
trous d'introduction et de fixation de la sonde
Introduire l'embout métallique « A » dans le trou du moteur et
fixer la bride « B » avec une vis autotaraudeuse
Introduire les embouts du câble de la sonde « C » dans le
bornier de la centrale
A
B
C
TROU
D'INTRODUCTI
ON DE LA
SONDE (A)
TROU DE
FIXATION
DE LA
SONDE (B)
EMBOUTS DU
CÂBLE (C) À
INTRODUIRE
DANS LA
CENTRALE
DÉTAILS DU
MOTEUR
SONDE (NTC)
1
