KIT COMFORT AIR SLIM
Chapitre 3
MANUEL D'INSTALLATION ET D'UTILISATION
page
19
Kit comfort air Basic
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
Introduction de la lampe GHOST
Comme indiqué au paragraphe 2.2.3, pour ce type de bouche d'air, il est possible d'orienter la canalisation
uniquement à droite ou à gauche. Le mécanisme d'introduction de la vitre est le même que pour les lampes Flip
et Float.
L'actionneur avec la rallonge qui sert pour l'ouverture de la vitre de la lampe est installé sur le support de bouche
d'air pour la lampe Ghost. L'actionneur doit se loger toujours en haut. Si le support est pivoté, il sera donc
nécessaire de déplacer l'actionneur et la rallonge dans le trou supérieur.
Ainsi, pour ce type de bouche d'air, il faut prévoir le raccordement électrique également pour l'actionneur comme
indiqué sur le schéma électrique ci-dessus.
Dans la bouche d'air GHOST, il est prévu d'installer seulement un porte-lampe avec une lampe dans la position
en bas, au point où la vitre de la lampe se soulève.
IMPORTANT !
Le câble pour le raccordement de la lampe/ventilateur
est en matériau de silicone pour supporter les
températures élevées. En cas de prolongement du
câble (plus de 2,5 m) et dans tous les autres cas,
s'assurer que le câble n'entre pas en contact avec les
parties chaudes du monobloc et des tubes de raccord
de l'air à l'intérieur du revêtement ou de la structure.

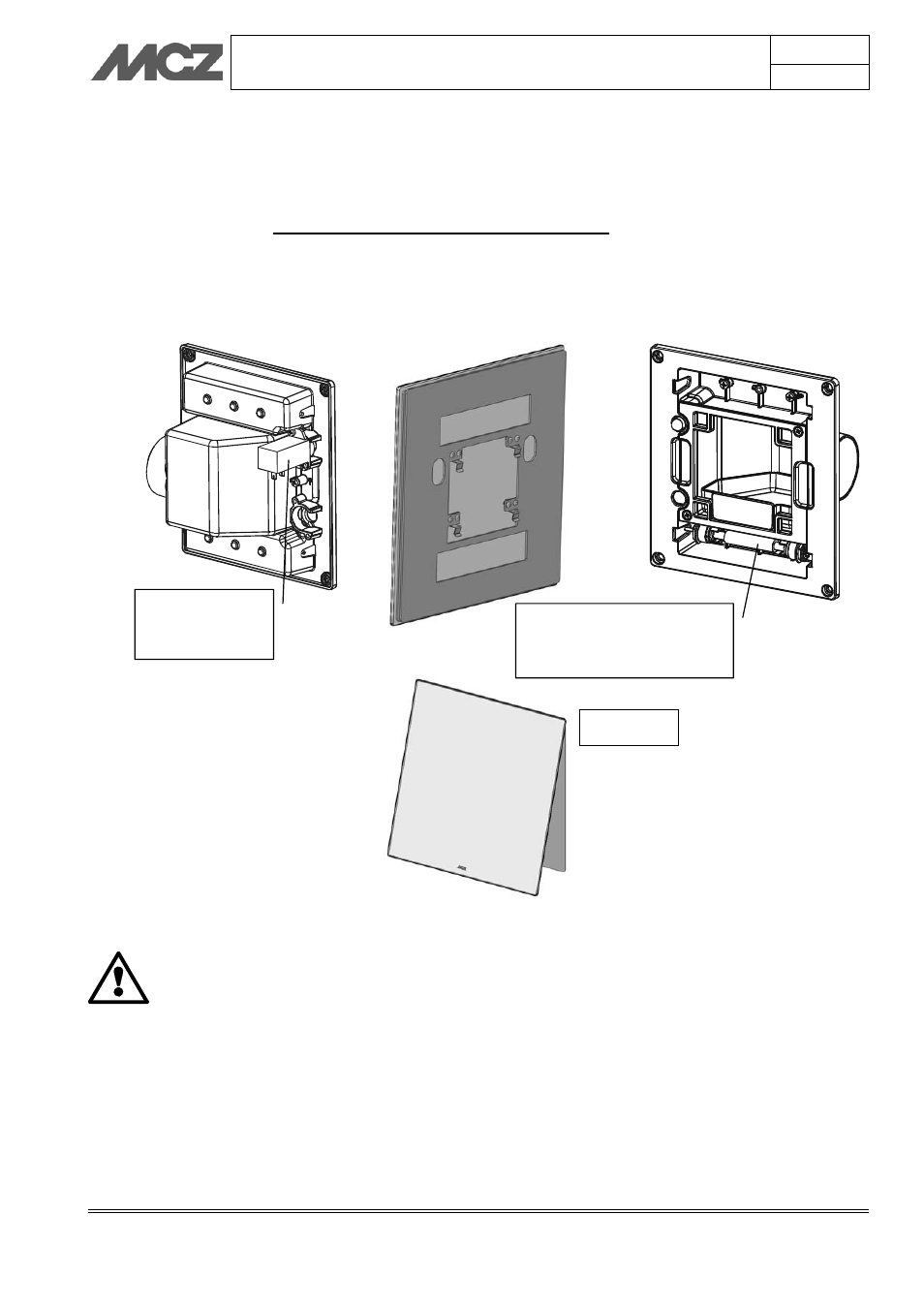

ACTIONNEUR
AVEC
RALLONGE
PORTE-LAMPE+LAMPE – À
INSTALLER EN BAS
GHOST
