KIT COMFORT AIR SLIM
Chapitre 3
MANUEL D'INSTALLATION ET D'UTILISATION
page
12
Kit comfort air Basic
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
2.2.1.1.
MODES D'INSTALLATION DU KIT SLIM DE
VENTILATION FORCÉE

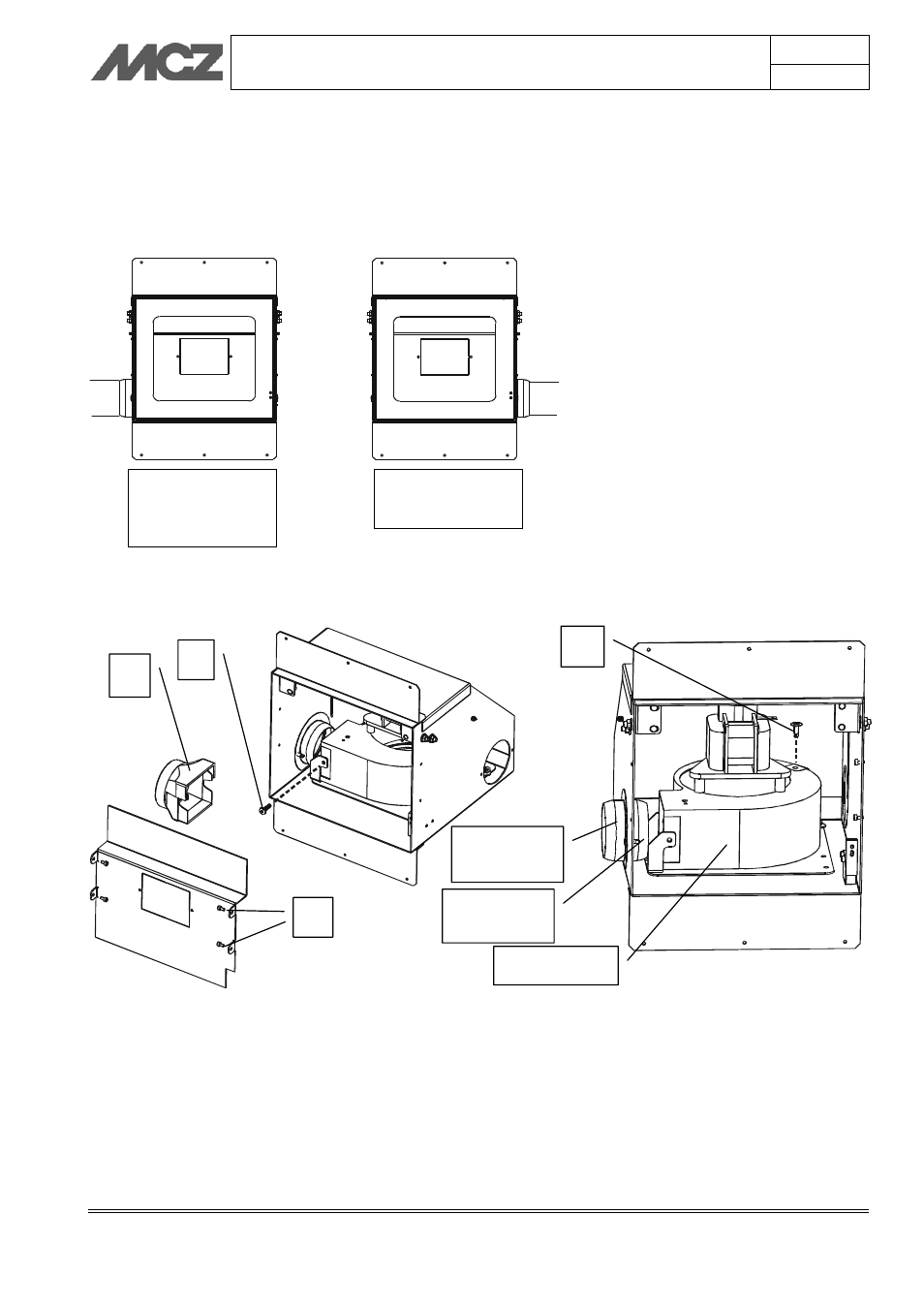

Il est possible d'installer le kit de sorte que la sortie de l'air soit à droite
ou à gauche.
De série, l'ensemble en monté de sorte que la canalisation de l'air se trouve à gauche. Pour la porter à droite,
procéder comme suit :
Soulever la porte externe et retirer la porte interne en dévissant les 4 vis « P » (deux à droite et deux à
gauche).
Retirer le manchon en caoutchouc « Q ».
Retirer la vis « R » placé dans la partie avant et la vis « S » placé dans la partie arrière.
Retirer le ventilateur
Retirer la plaque inférieure en retirant les 4 écrous.
CANALISATION
À GAUCHE – DE
SÉRIE
CANALISATION
À DROITE
P
Q
R
S
VENTILATEUR
BRIDE
EXTERNE
BRIDE
INTERNE
