KIT COMFORT AIR SLIM
Chapitre 3
MANUEL D'INSTALLATION ET D'UTILISATION
page
25
Kit comfort air Basic
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
SONDE (NTC)
BOÎTIER DE
DÉRIVATION
2.3.3.

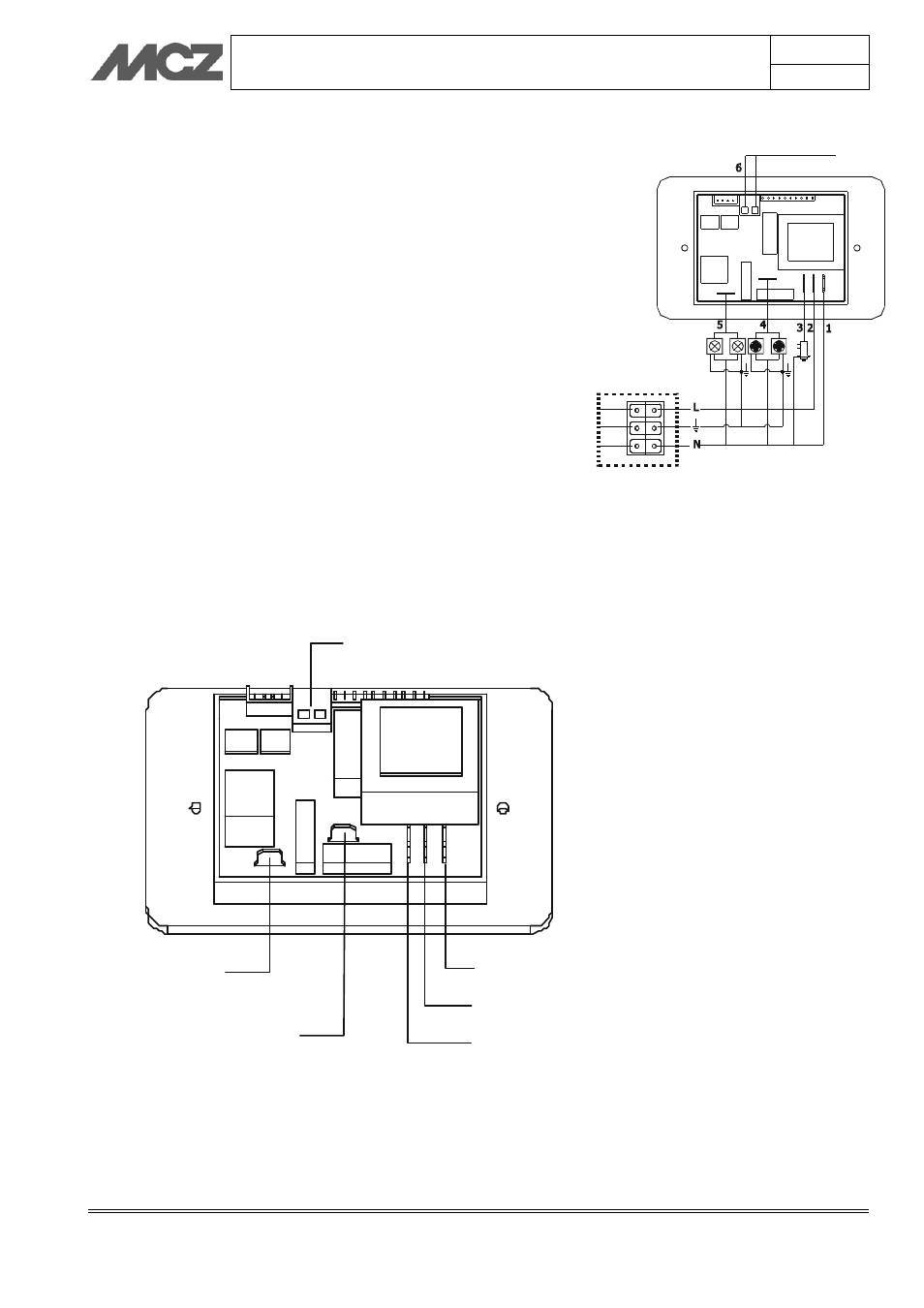

Branchement de la centrale électronique
La centrale est dotée de faston pour le raccordement de :
1. Alimentation 230 V (N)
2. Alimentation 230 V (L)
3. Actionneur vitre (UNL)
4. Ventilateurs (FAN)
5. Éclairage (LAMP)
Elle dispose aussi d'un bornier à vis pour le raccordement de la sonde
de température (6).
Préparer un boîtier de dérivation isolé dans lequel effectuer les
branchements à la ligne selon le schéma indiqué sur la figure.
Brancher la phase des ventilateurs 1 et 2 à la borne FAN sur la centrale.
Brancher la phase des lampes à la borne LAMP sur la centrale.
Brancher la phase de l'actionneur (si prévu dans la bouche d'air) à la
borne UNL sur la centrale.
Brancher le câble d'alimentation de la centrale (L N).
Brancher la sonde de température (pour obtenir le fonctionnement
automatique) au bornier à vis.
Fixer la centrale électronique à la boîte d'encastrement avec les vis
fournies, puis alimenter l'appareil.
SONDE
NEUTRE (Neutre/Bleu)
PHASE (Neutre/Marron)
PHASE ACTIONNEURS
(Blanc)
PHASE VENTILATEURS
(Noir)
PHASE AMPOULES
(Bleu)
