KIT COMFORT AIR SLIM
Chapitre 3
MANUEL D'INSTALLATION ET D'UTILISATION
page
10
Kit comfort air Basic
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite

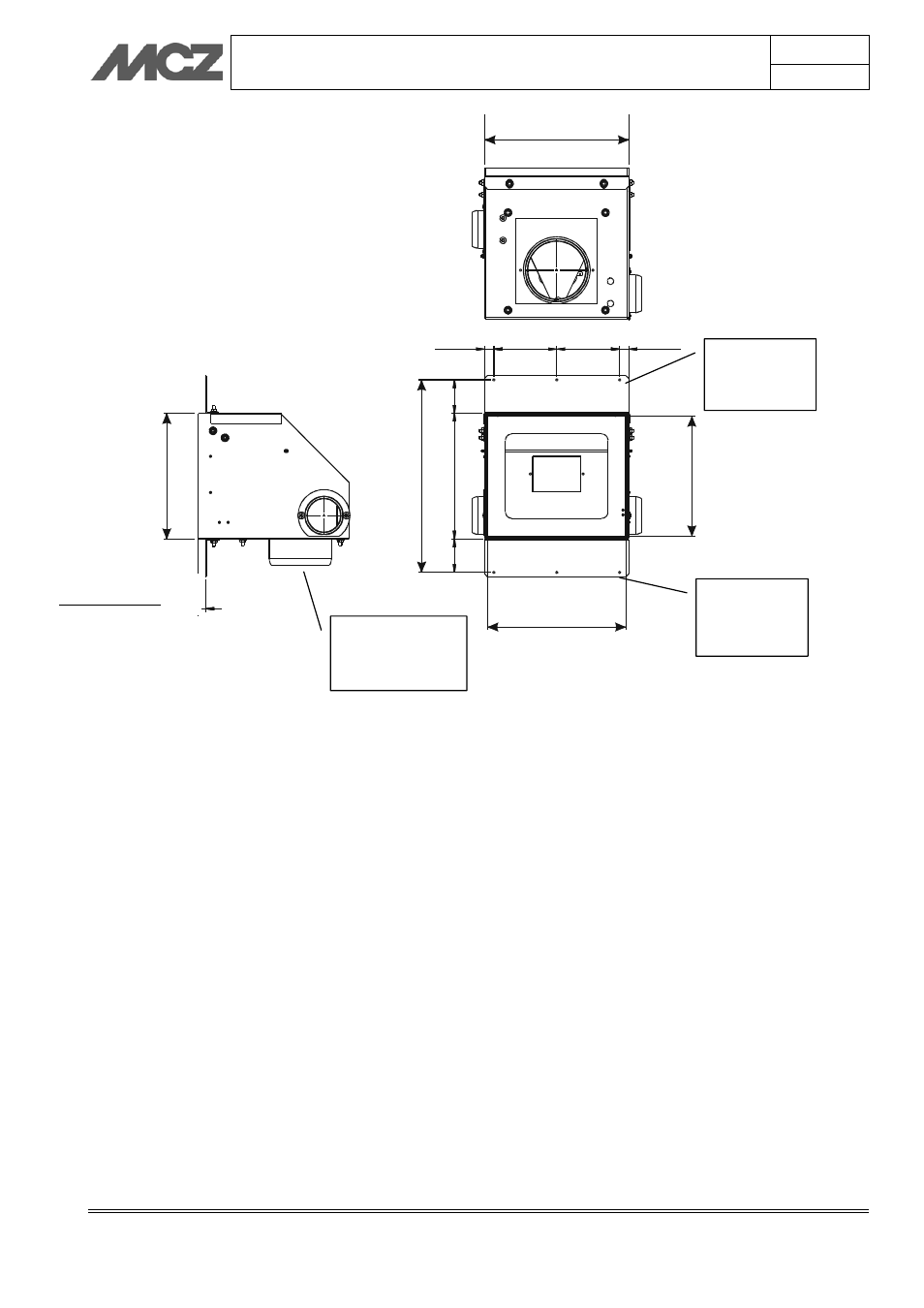

229*
14,5
100
100
14,5
53
53
30
6
1
91
**
220**
2
00
*
* MISURE FORO CARTONGESSO
** MISURE TAPPO IN CARTONGESSO
Min9-max15
2
00
*
Préparer à la hauteur désirée sur le mur les trous de 229 mm x
200 mm pour introduire le kit ventilateur
Introduire la structure du kit à l'intérieur du mur vers l'extérieur
et la fixer avec 3 vis au-dessus et 3 vis au-dessous. Cette
opération doit être effectuée avant de terminer le
revêtement.
raccorder les câbles électriques du ventilateur et les mettre en
sécurité sur les colliers de serrage placés à l'intérieur du kit
ventilateur (pour éviter que les câbles ne tombent à l'extérieur
du revêtement en cas de remplacement du ventilateur) et
contrôler que les câbles ne touchent pas le rotor du ventilateur
Raccordement
du tube pour
entrée d'air
Trous de
fixation du
kit
Trous de
fixation du
kit
* DIMENSIONS DU BOUCHON EN
PLACOPLÂTRE
* DIMENSIONS DU TROU DANS LE
PLACOPLÂTRE
**DIMENSIONS DU BOUCHON EN
PLACOPLÂTRE
Min9-max15
