KIT COMFORT AIR SLIM
Chapitre 3
MANUEL D'INSTALLATION ET D'UTILISATION
page
22
Kit comfort air Basic
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
2.3.2.
Positionnement de la centrale électronique
Préparer la boîte d'encastrement « A » pour l'installation de la centrale
en prenant soin de la positionner le plus loin possible des sources
de chaleur et en tenant compte de la longueur des câbles fournis dans
le kit, ainsi que de l'éventuelle sonde de température.
Faire passer tous les câbles (alimentation, ventilateur et actionneur) à
travers la boîte d'encastrement « A » afin qu'ils soient disponibles pour
le raccordement. Les brancher aux bornes présentes sur la centrale (B)
comme indiqué au paragraphe ci-dessous.
Une fois les raccordements terminés, introduire le corps de la centrale
et le fixer avec les vis qui accompagnent la boîte d'encastrement « A ».
Introduire enfin la plaque « E » fournie.
Le corps de la centrale est prévu pour recevoir les plaques AVE de la
série SISTEMA 45 et VIMAR de la série IDEA de différentes couleurs,
facilement disponibles dans le commerce.
Il est conseillé d'installer la centrale au mur le plus loin
possible des sources de chaleur.
S'il est impossible de fixer la centrale au mur, il est possible d'utiliser le
support du moteur. Dans ce cas, il est préférable de laisser la porte
ouverte pour refroidir la centrale et pour voir la vitesse réglée pour la
ventilation.

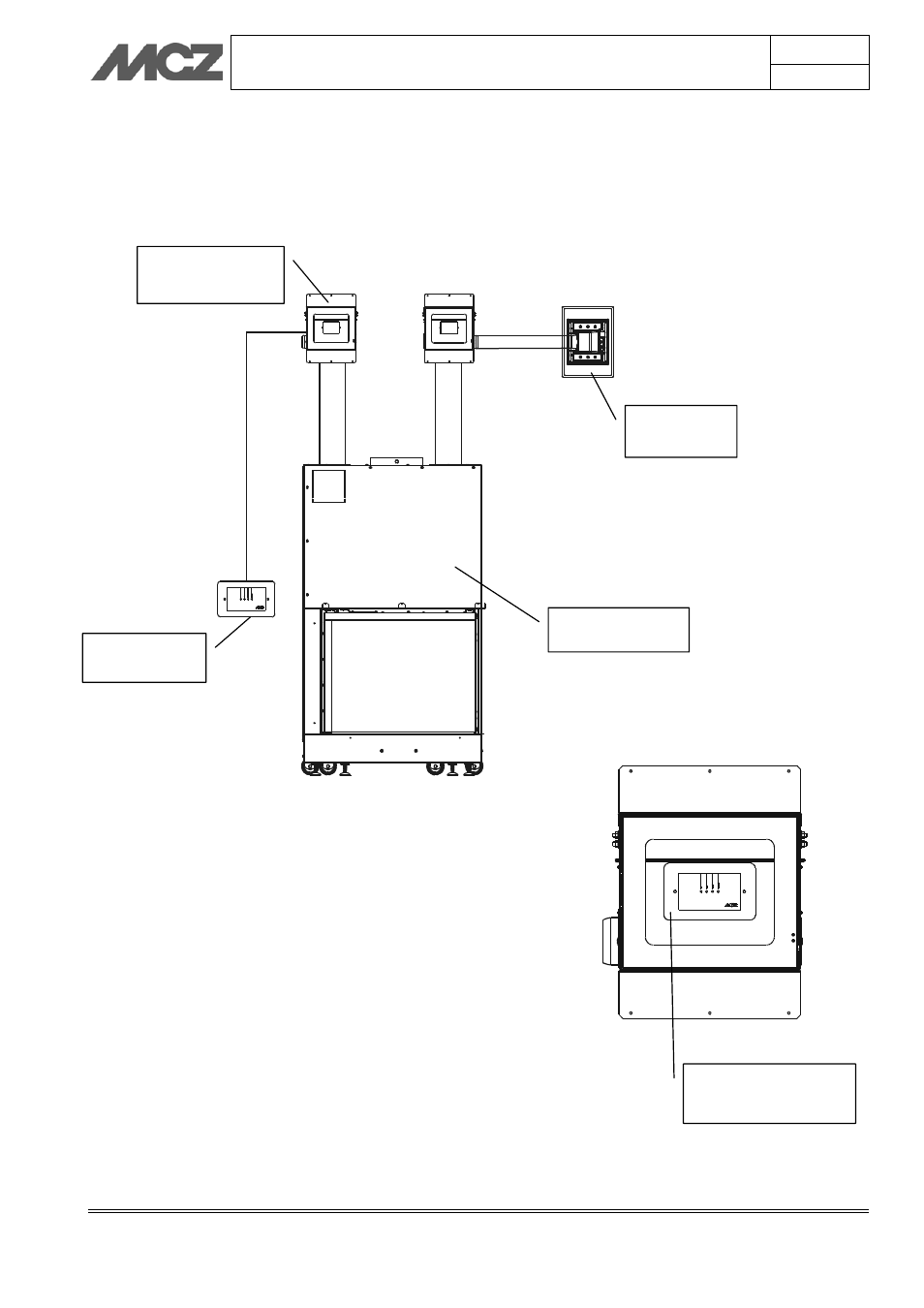

Introduction de la centrale sur le support moteur
Pour introduire la centrale sur le support moteur, il faut suivre les
opérations ci-dessous :
CENTRALE
BOUCHE
D'AIR
KIT
VENTILATEUR
FOYER FERMÉ
Centrale fixée sur le
support moteur
