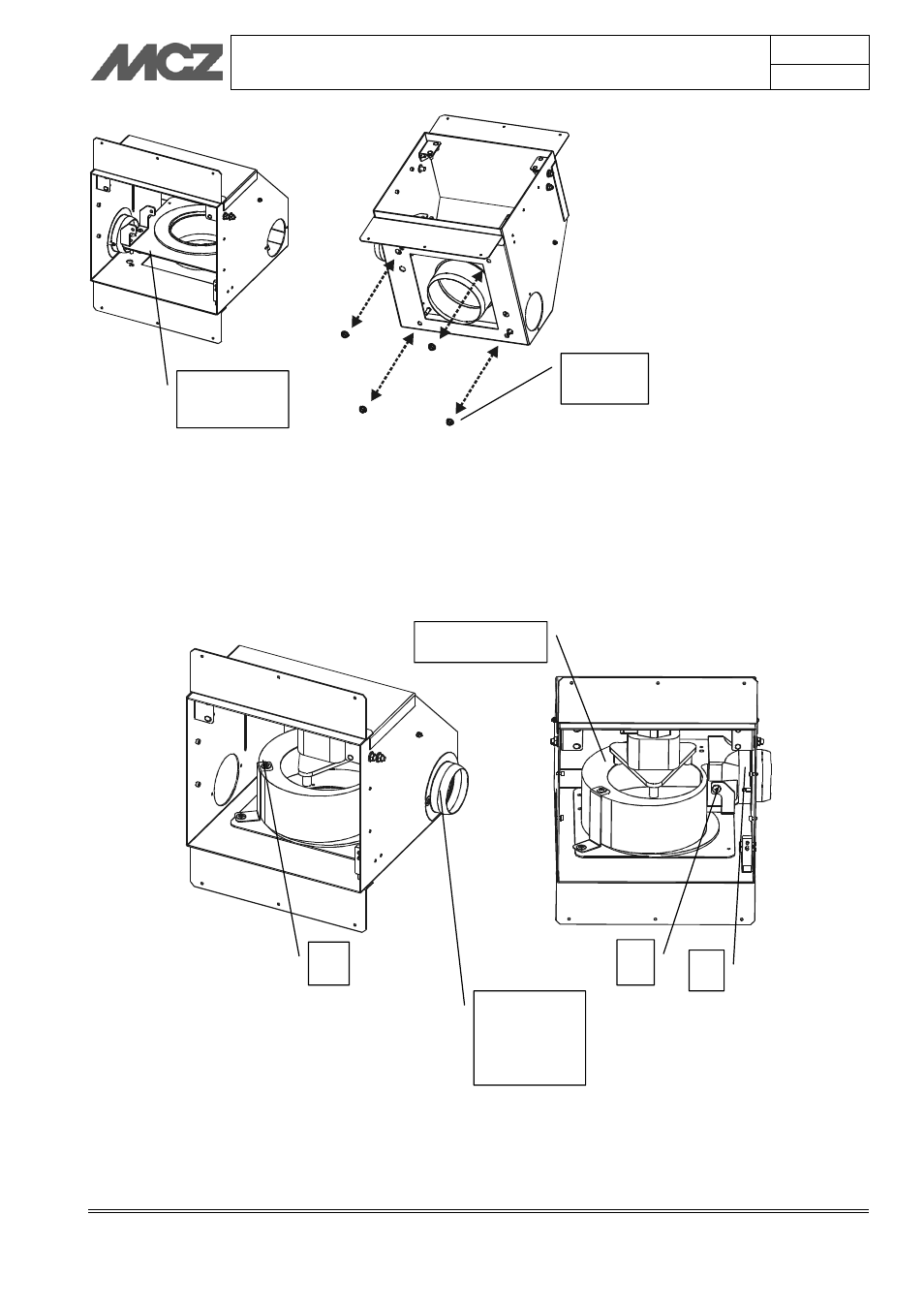

 Tourner la plaque de 180° et la fixer à nouveau à la boîte du kit.
 Retirer la bride externe et interne en dévissant les deux vis et la positionner au niveau de l'autre trou.
 Tourner également le ventilateur de 180° et le fixer avec les vis « R » et « S ».
 À ce stade, le ventilateur est à nouveau fixé.
 Remettre le manchon en caoutchouc « Q »
 Remonter la porte interne, refermer la porte externe et passer à l'installation du kit mural.
ÉCROU
PLAQUE
INFÉRIEURE
R S
BRIDE POUR
SORTIE
D'AIR À
DROITE
VENTILATEUR
Q
