MCZ Comfort Air SLIM Manuel d'utilisation
Page 14
KIT COMFORT AIR SLIM
Chapitre 3
MANUEL D'INSTALLATION ET D'UTILISATION
page
14
Kit comfort air Basic
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite

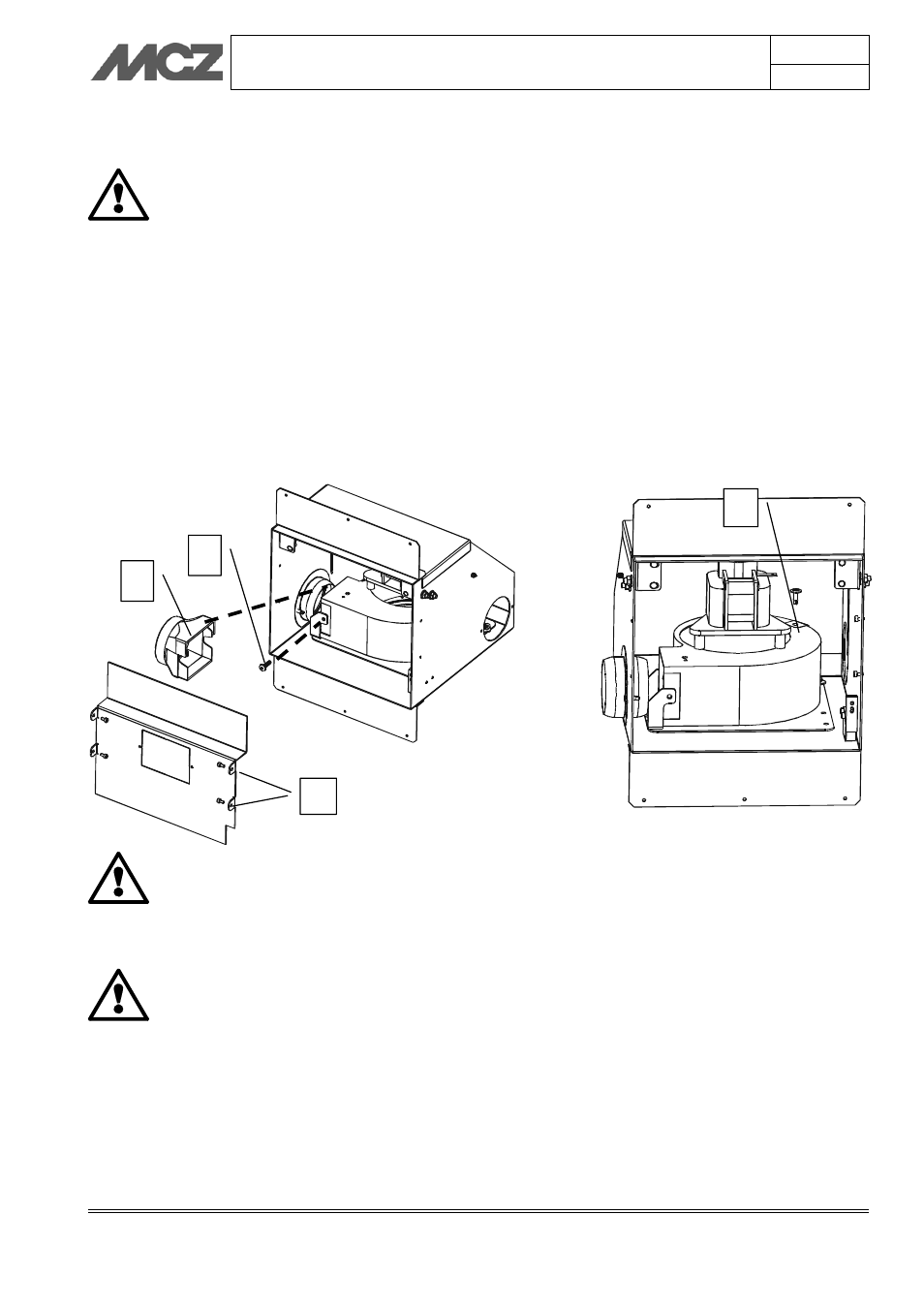

2.2.2. Remplacement du ventilateur
ATTENTION !
COUPER L'ALIMENTATION 230 V EN DÉBRANCHANT
LA CENTRALE DE LA PRISE DU RÉSEAU
D’ALIMENTATION.
Soulever la porte
Si la centrale est logée sur le kit ventilateur, retirer les vis de
fixation et détacher les divers branchements électriques.
Dévisser les 4 vis « P » (deux à droite et deux à gauche) et
retirer le panneau pour accéder au ventilateur
Retirer le manchon en caoutchouc « Q »
Retirer la vis « R » dans la partie avant et la vis dans la partie
arrière « S » au niveau de la bride de fixation
Retirer le faston de raccordement du ventilateur
À ce stade, il est possible d'extraire le ventilateur et de le
remplacer
ATTENTION !
LORSQUE LES CÂBLES SONT DÉTACHÉS, PRENDRE
SOIN DE LES METTRE EN SÉCURITÉ
S'ILS TOMBENT DANS LE REVÊTEMENT, IL SERA
IMPOSSIBLE DE LES RÉCUPÉRER.
Important !
Tous les branchements électriques doivent être
effectués par du personnel qualifié selon les lois en
vigueur dans chaque État, en utilisant l'équipement
approprié et en respectant le schéma indiqué dans ce
livret. Toutes les opérations doivent être effectuées
avec le câble d'alimentation du réseau d’alimentation
230 V 50 Hz débranché.
MCZ rejette toute responsabilité en cas de blessures
ou de dégâts dus à de mauvais branchements ou à une
utilisation impropre de l'appareil.
P
Q
R
S
