SMA Solar Technology AG 2 Sécurité
Instructions d’installation STP8-17TL-IA-fr-31 9
2 Sécurité
2.1 Utilisation conforme
Le Sunny Tripower est un onduleur photovoltaïque qui transforme le courant continu d’un générateur
photovoltaïque en courant alternatif et qui injecte ce dernier dans le réseau électrique public.

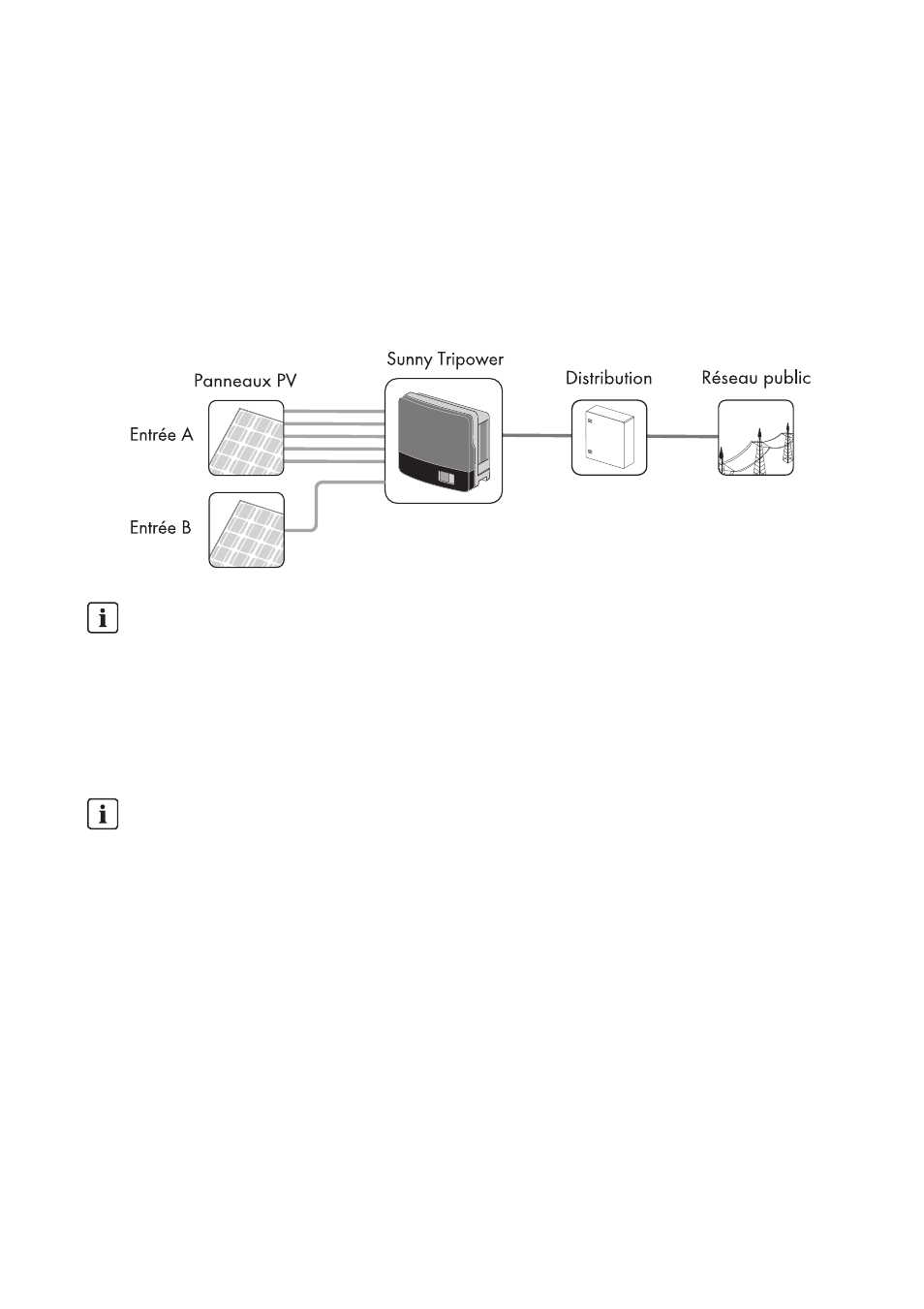

Principe d’une installation photovoltaïque avec le Sunny Tripower
Le Sunny Tripower ne doit être exploité qu’avec des générateurs photovoltaïques (panneaux
photovoltaïques et câblage) de la classe de protection II. Hormis les panneaux photovoltaïques,
ne raccordez aucune autre source d’énergie au Sunny Tripower.
Raccordement des strings pour les Sunny Tripower 8000TL, 10000TL et 12000TL
Les Sunny Tripower 8000TL, 10000TL et 12000TL ne sont équipés que de quatre bornes de
string à l’entrée A.
Courants de décharge capacitifs
Les panneaux photovoltaïques d’une grande capacité à la terre, tels que les panneaux
photovoltaïques à couche mince avec des cellules sur des matériaux de support métalliques,
ne pourront donc être utilisés que si leur capacité de couplage est inférieure à 2,55 μF.
En mode d’injection dans le réseau, un courant de fuite circule des cellules à la terre ; sa valeur
dépend du type de montage des panneaux photovoltaïques (par exemple film sur toit
métallique) et des conditions météorologiques (pluie, neige). Ce courant de fuite lié aux
conditions de fonctionnement ne doit pas dépasser 90 mA sans quoi l’onduleur se déconnecte
du réseau électrique public par mesure de précaution. Vous trouverez de plus amples
informations dans l’Information technique intitulée « Courants de décharge capacitifs »
disponible sur le site www.SMA-France.com.
