6 Raccordement électrique SMA Solar Technology AG
28 STP8-17TL-IA-fr-31 Instructions d’installation
K Port pour la carte SD (uniquement pour maintenance et réparations)

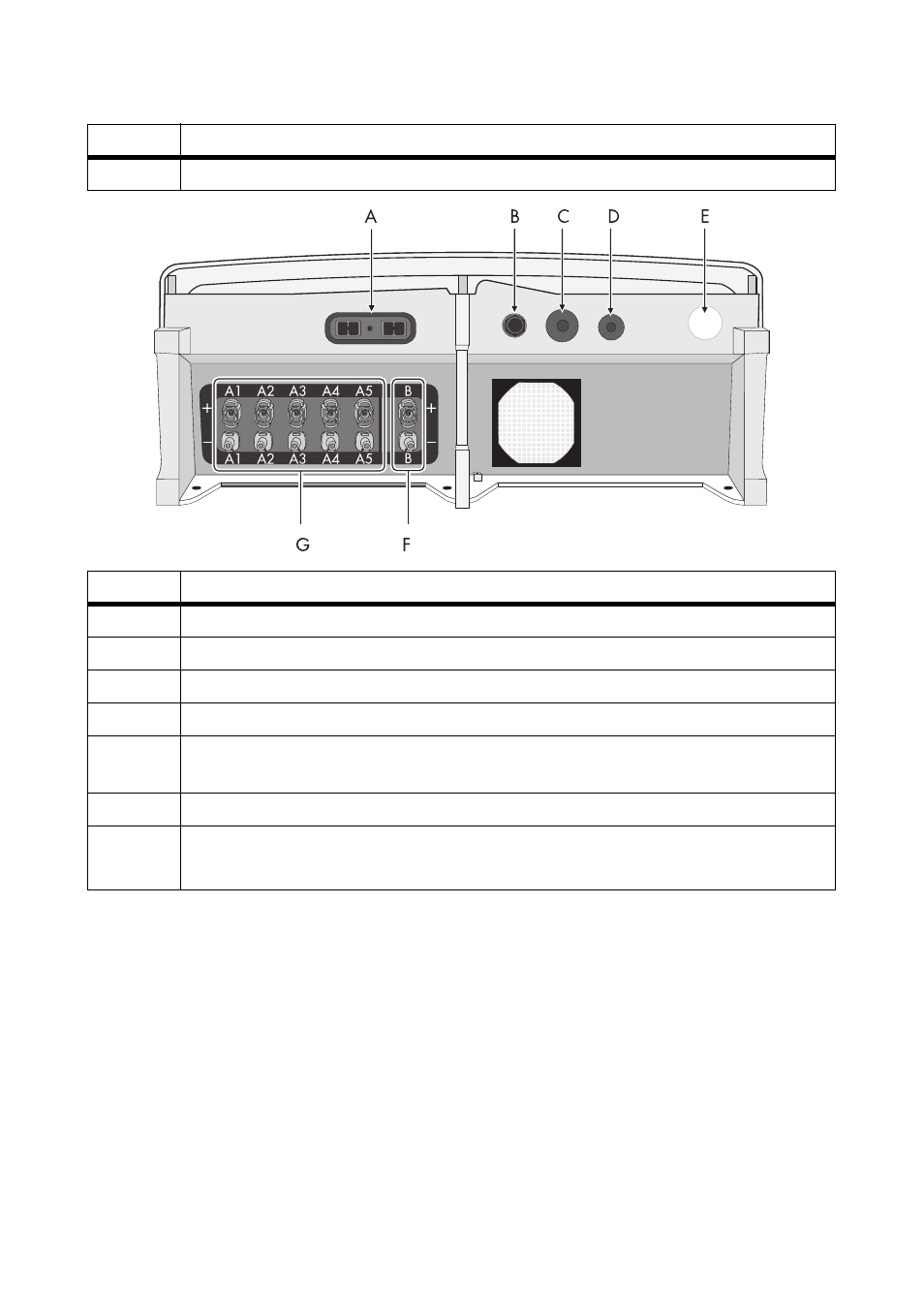

Objet Description
A Embase de l’Electronic Solar Switch (ESS)
B Passage de câbles pour le relais multifonction (M20, 5 à 13 mm)
C Passages de câbles pour une communication via RS485 (M32) (en option)
D Passage de câbles supplémentaire (M20)
E Passage de câbles pour le raccordement au réseau électrique public (AC)
(M32, 14 à 25 mm)
F Connecteurs DC pour le raccordement des strings (plage d’entrée B)
G Connecteur DC pour le raccordement des strings (plage d’entrée A)
(pour les Sunny Tripower 8000TL / 10000TL / 12000TL, quatre unités seulement)
Objet Description
