SMA STP 8000TL-10 Installation - Manuel (Page 38)

6 Raccordement électrique SMA Solar Technology AG
38 STP8-17TL-IA-fr-31 Instructions d’installation

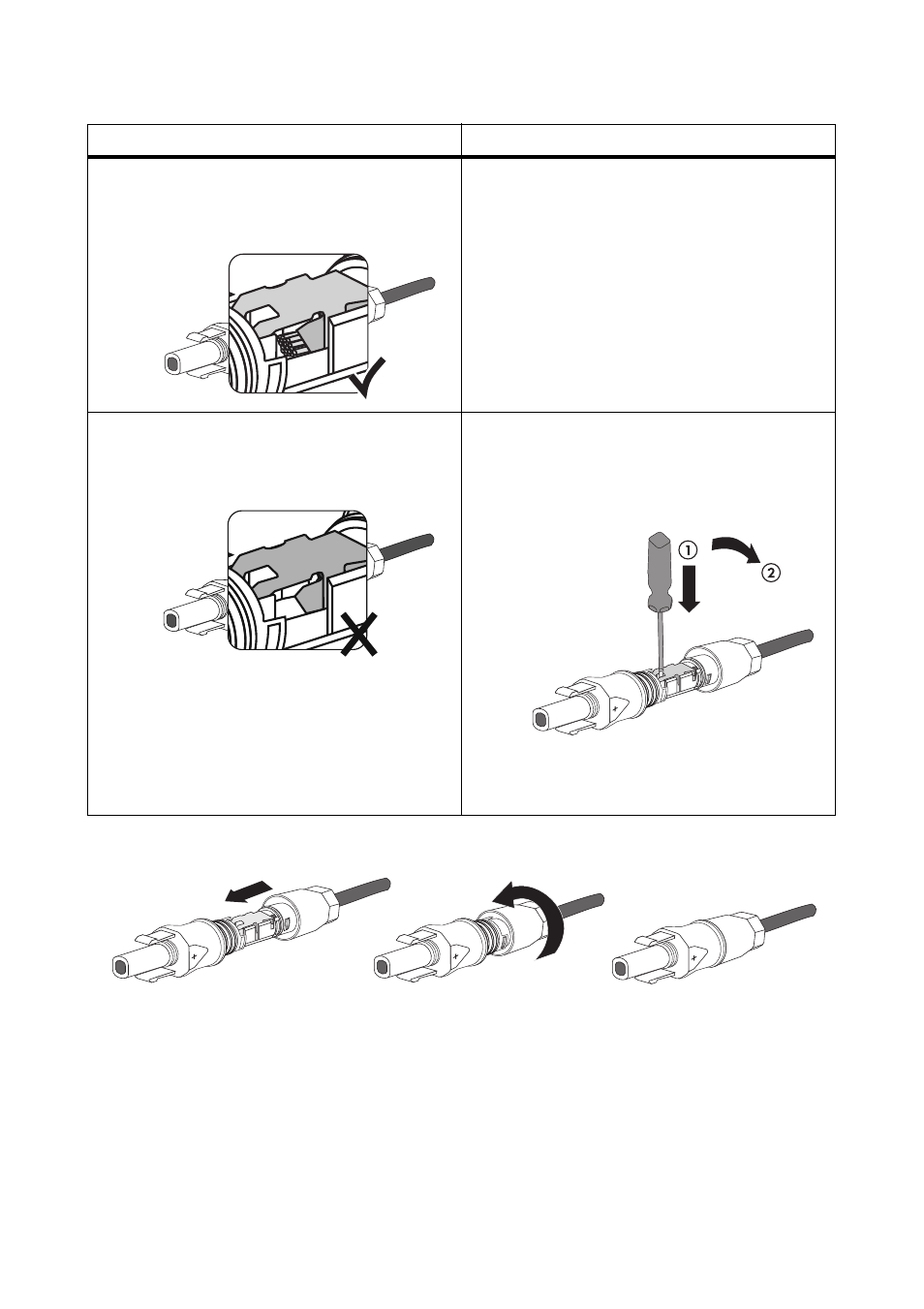

4. Poussez l’écrou-raccord dans le filetage et serrez-le (couple : 2,0 Nm).
☑ Les connecteurs DC sont installés et peuvent maintenant être raccordés à l’onduleur
(voir chapitre 6.4.4 « Raccordement du générateur photovoltaïque (DC) », page 40).
Résultat Mesure
☑ Quand la tresse est visible dans la
chambre du serre-câble, cela signifie que
le câble est bien placé.
• Continuez à partir du point 4.
☑ Si la tresse n’est pas visible dans la
chambre du serre-câble, cela signifie que
le câble n’est pas bien placé.
• Desserrez le serre-câble. Pour cela, insérez
un tournevis (largeur de lame : 3,5 mm)
dans le serre-câble et ouvrez-le en faisant
levier.
• Sortez le câble et recommencez à partir du
point 1.
