SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation STP8-17TL-IA-fr-31 33

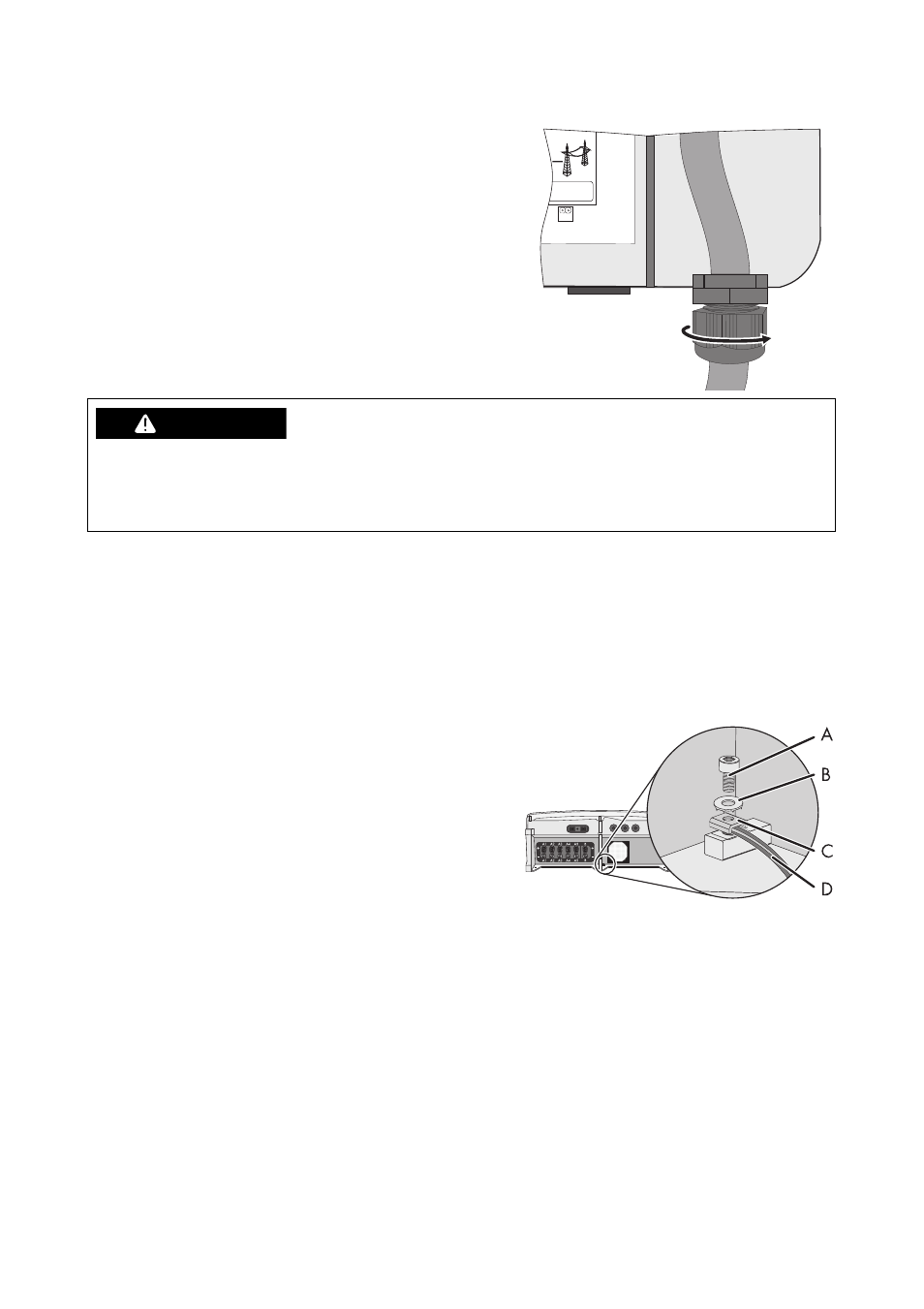

12. Vissez à fond l’écrou borgne du raccord à vis au
niveau du passage de câbles.
6.3.3 Raccordement d’un second conducteur de protection
Si l’installation l’exige, la borne de terre peut être utilisée pour le raccordement d’un deuxième
conducteur de protection ou comme liaison équipotentielle.
Procédure
1. Prélevez le serre-câble, la vis cylindrique (M6) et la
rondelle (M6) dans le sac d’accessoires fourni.
2. Insérez le câble de mise à la terre dénudé (D) sous
le serre-câble (section : max. 16 mm²).
3. Vissez la borne (C) avec la vis (A). Les dents de la
rondelle (B) doivent pointer en direction du
serre-câble.
%"/(&3
Haute tension dans l’onduleur : danger de mort
• N’activez le disjoncteur miniature qu’une fois l’onduleur dûment fermé et le générateur
photovoltaïque raccordé.
