6 Raccordement électrique SMA Solar Technology AG
34 STP8-17TL-IA-fr-31 Instructions d’installation
6.4 Raccordement du générateur photovoltaïque (DC)
6.4.1 Conditions pour le raccordement DC

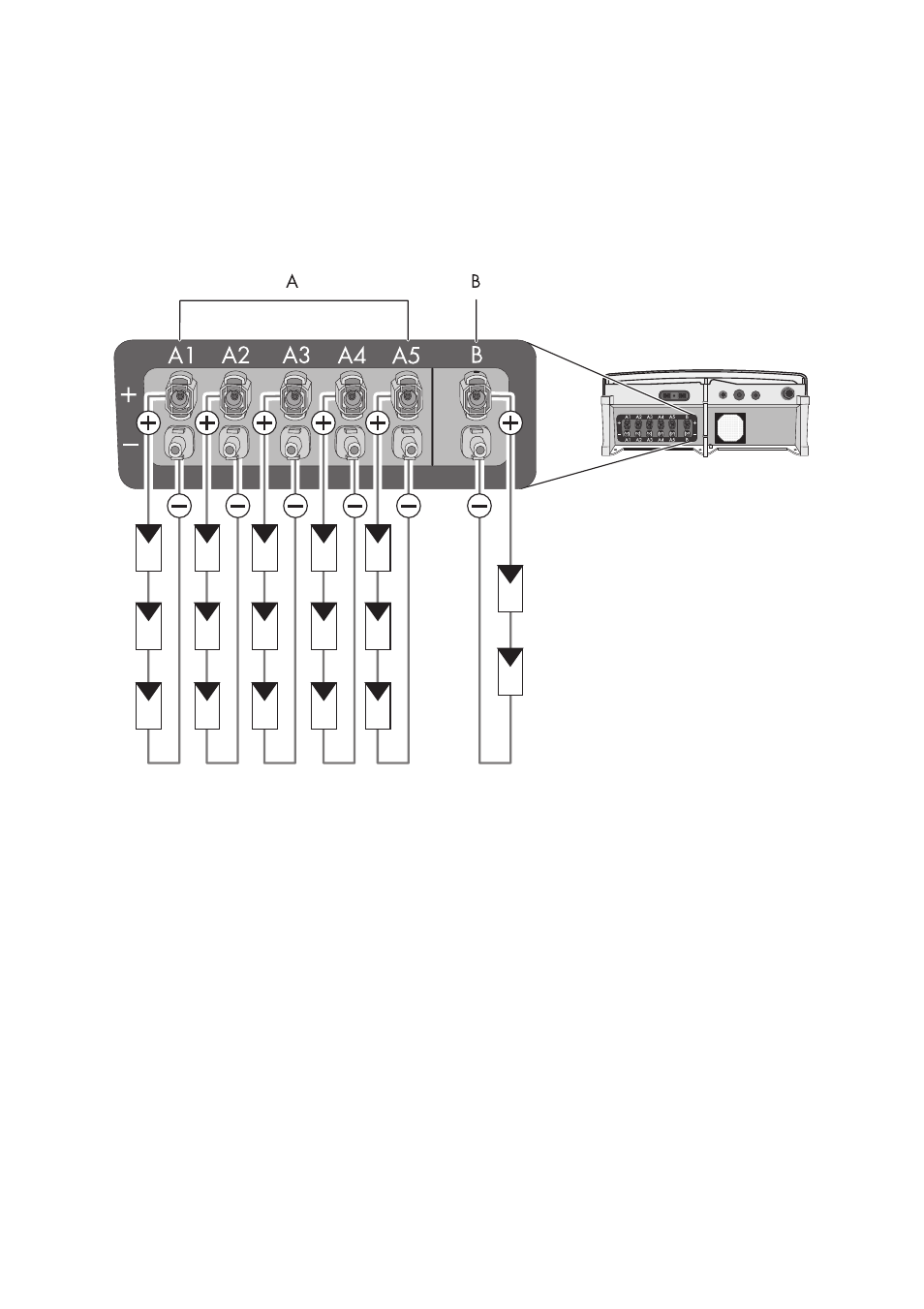

L’onduleur dispose de deux plages d’entrée « A » et « B », équipées chacune d’un tracker MPP.
Jusqu’à quatre strings (Sunny Tripower 8000TL / 10000TL / 12000TL) ou cinq Strings
(Sunny Tripower 15000TL / 17000TL) peuvent être raccordés à la plage d’entrée A. Un string peut
être raccordé à la plage d’entrée B.
• Pour la plage d’entrée A, les panneaux photovoltaïques raccordés doivent répondre aux
exigences suivantes :
– type identique
– même nombre de panneaux photovoltaïques montés en série
– orientation identique
– inclinaison identique
• Pour l’activation de la détection intelligente de panne de string, les panneaux photovoltaïques
doivent être orientés de manière identique à l’entrée A et à l’entrée B.
• Les câbles de raccordement des panneaux photovoltaïques doivent être équipés de
connecteurs. Vous trouverez les connecteurs DC nécessaires au raccordement DC dans le
contenu de la livraison.
