SMA Solar Technology AG 12 Recherche d’erreurs
Instructions d’installation STP8-17TL-IA-fr-31 89
12.2 Contrôle de la présence d’un défaut à la terre au niveau du
générateur photovoltaïque
Lorsque l’onduleur affiche les événements « 3501 », « 3601 » ou « 3701 », cela signifie que le
générateur photovoltaïque présente probablement un défaut à la terre.
Vérifiez si les strings présentent un défaut à la terre en procédant comme suit :
1. Mettez l’onduleur hors tension (voir chapitre 9 « Mise hors tension de l’onduleur », page 63).

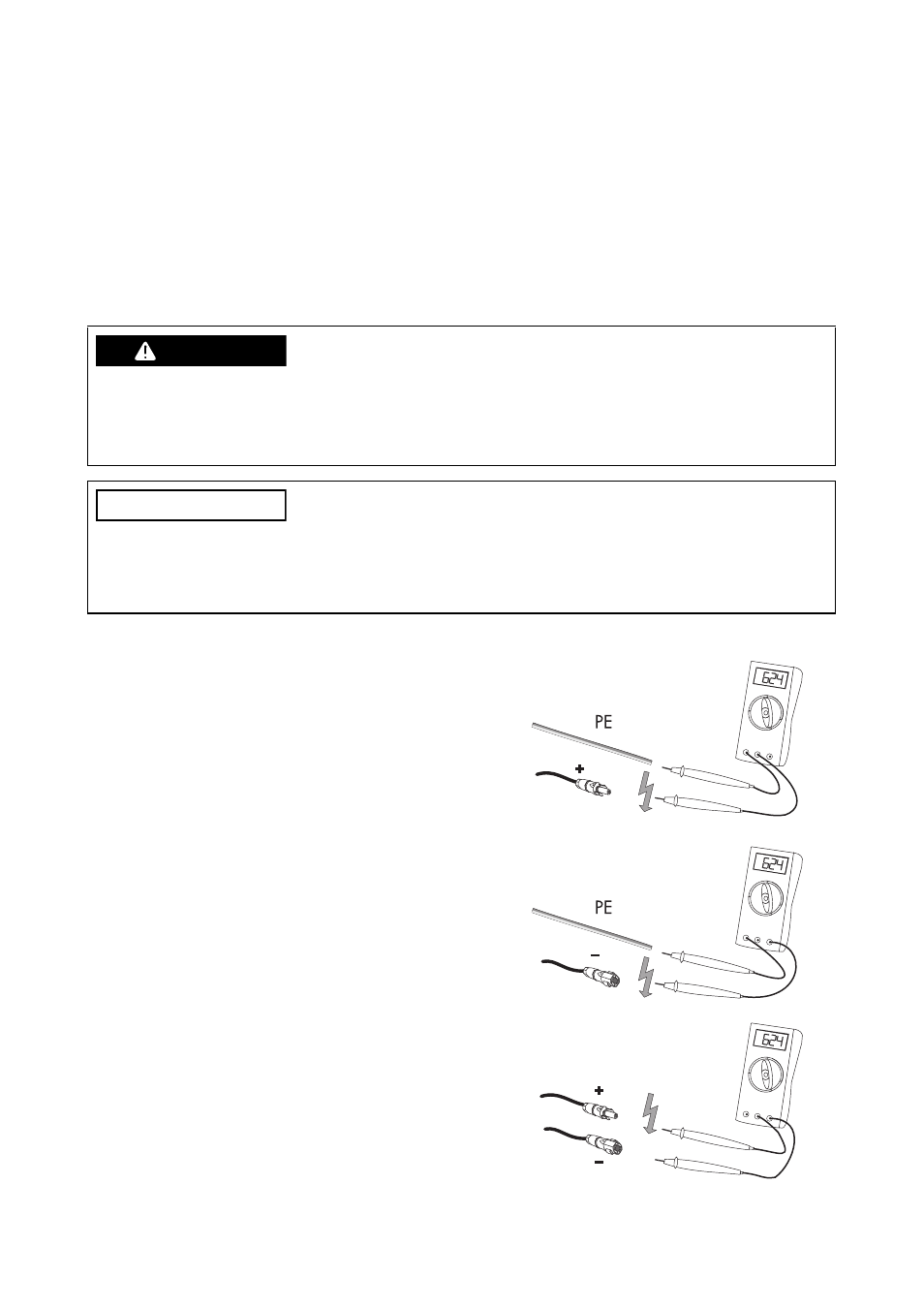

2. Mesurez les tensions entre le pôle positif de chaque
string et le potentiel du sol (PE).
3. Mesurez les tensions entre le pôle négatif de
chaque chaîne PV et le potentiel de terre (PE).
4. Mesurez les tensions entre les pôles positif et
négatif de chaque chaîne PV.
%"/(&3
Danger de mort. Générateur photovoltaïque sous tension
• Touchez les câbles du générateur photovoltaïque uniquement au niveau de l’isolation.
• Ne raccordez pas à l’onduleur des strings comportant un défaut à la terre.
136%&/$&
Risque de destruction de l’appareil de mesure par des tensions trop élevées
• Utilisez exclusivement des appareils de mesure ayant une plage de tension d’entrée DC d’au
moins 1 000 V.
