SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation STP8-17TL-IA-fr-31 29
6.3 Raccordement au réseau électrique public (AC)
6.3.1 Conditions pour le raccordement AC
Respectez les réglementations de raccordement de l’exploitant du réseau.
Dispositif à courant différentiel résiduel
L’onduleur est équipé d’une unité de surveillance du courant de défaut intégrée, sensible à tous les
courants. L’onduleur fait automatiquement la différence entre courants de défaut véritables et
courants de décharge capacitifs dus au fonctionnement.
Au cas où un disjoncteur RCD ou un dispositif à courant différentiel résiduel externe est prescrit de
manière contraignante, vous devez utiliser un disjoncteur qui se déclenche dès que le courant de
défaut est de 100 mA ou plus.
Vous trouverez de plus amples informations concernant l’utilisation d’un disjoncteur RCD dans
l’Information technique « Critères de sélection d’un dispositif à courant différentiel résiduel » sur
www.SMA-France.com.
Dimensionnement des câbles
Les câbles doivent être dimensionnés conformément aux directives locales et nationales concernant
le dimensionnement des câbles. Ces directives influencent les exigences relatives à la section
minimale de conducteur. Les grandeurs d’influence s’appliquant au dimensionnement des câbles sont
par exemple le courant nominal AC, le type de câble, le type de pose, la superposition, la
température ambiante et les pertes maximales de puissance souhaitées (pour le calcul des pertes de
puissance, voir le logiciel de conception « Sunny Design » à partir de la version de logiciel 2.0 sur
www.SMA-France.com).

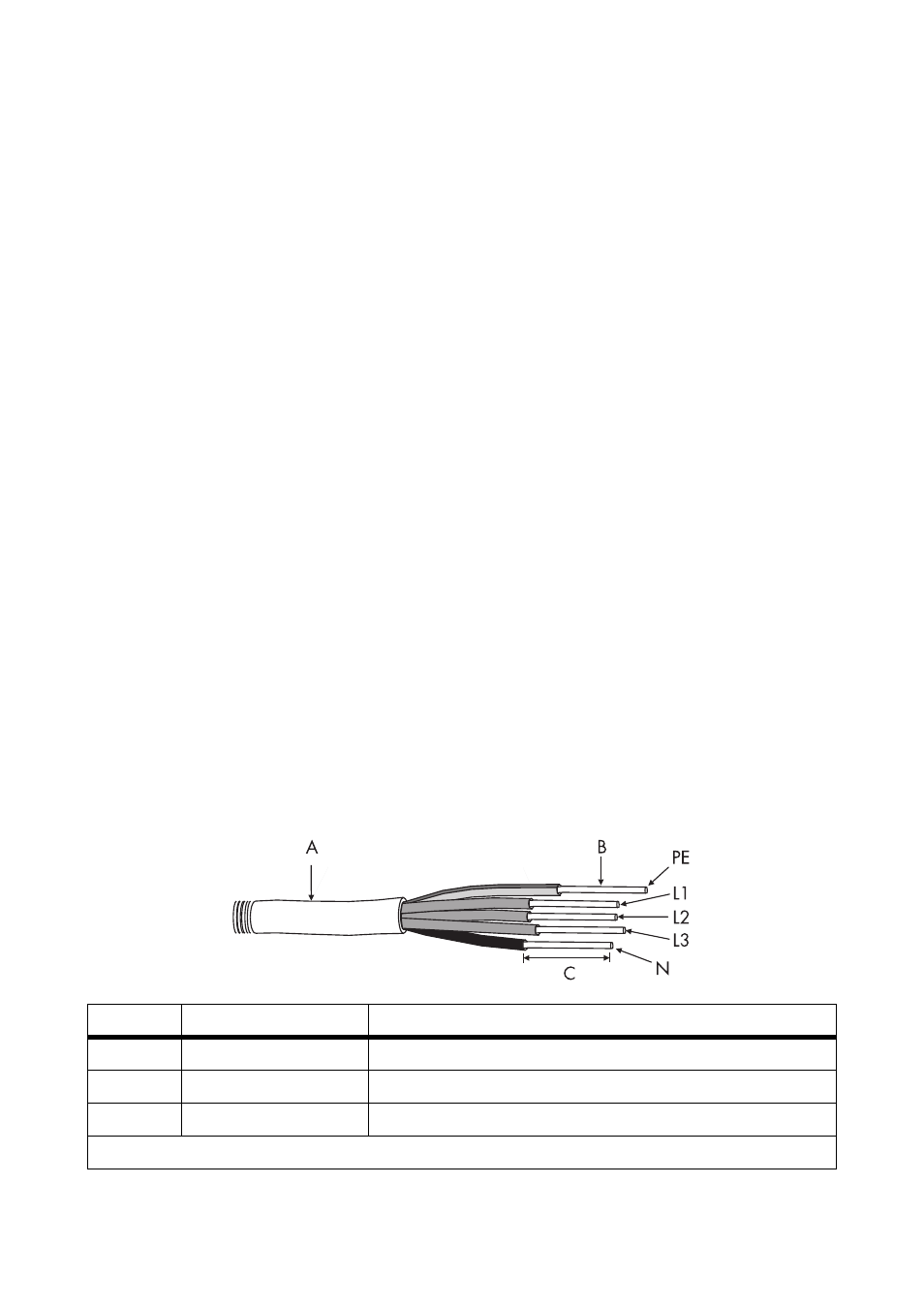

Exigences en matière de câbles
Position Description Valeur
A Diamètre du câble 14 à 25 mm
B Section de conducteur 1,5 à 16 mm², avec embout de câblage maximum de 10 mm²
C Longueur de dénudage environ 12 mm
La longueur du conducteur de protection doit dépasser celle des conducteurs L et N de 5 mm.
