6  Raccordement électrique

SMA Solar Technology AG

32

STP8-17TL-IA-fr-31

Instructions d’installation

Si l’onduleur n’est pas configuré sur la norme pays souhaitée, définissez cette dernière à l’aide
du commutateur rotatif (voir chapitre 6.5.3 « Réglage de la norme du pays et de la langue via
le commutateur rotatif », page 52).

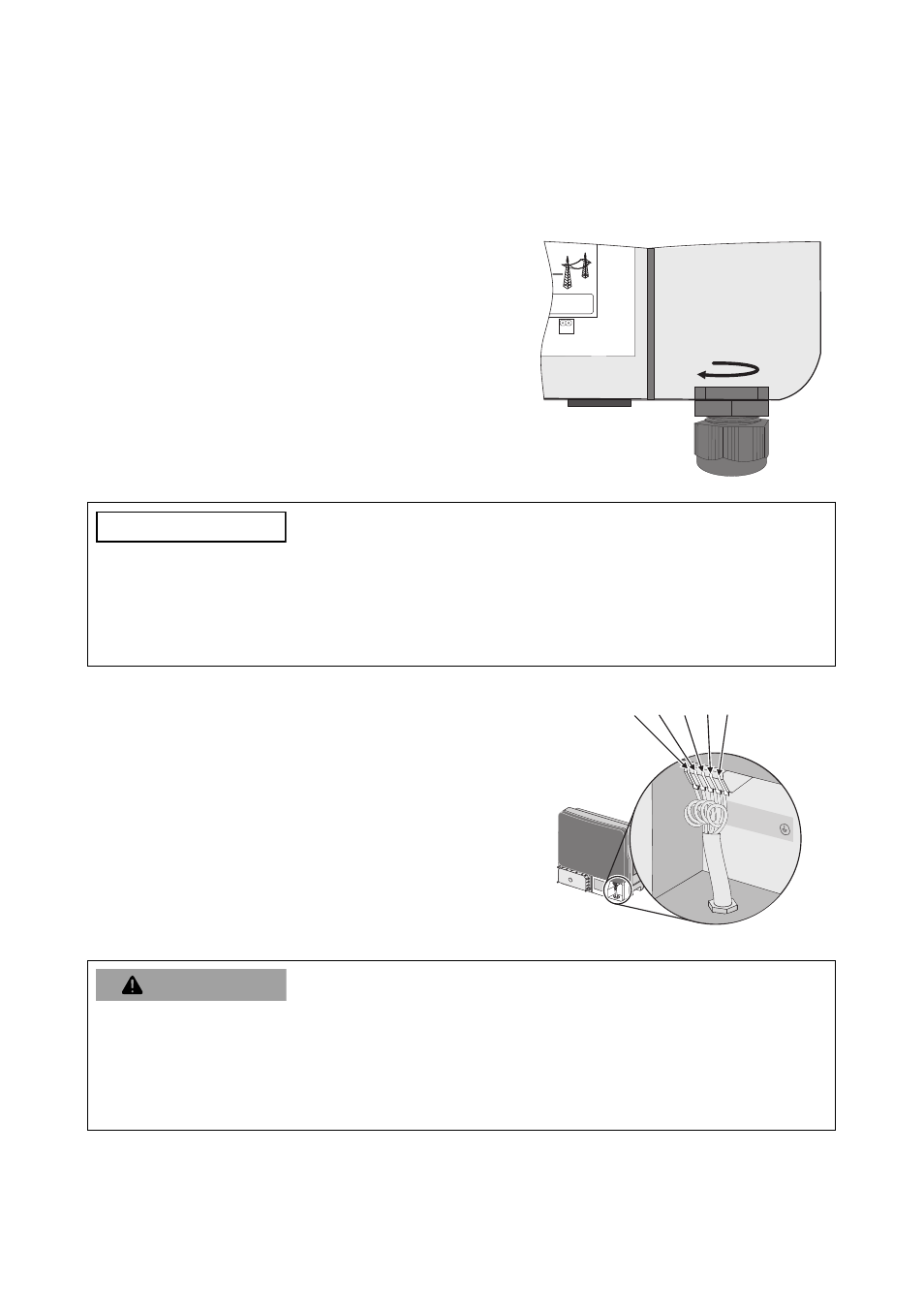

6. Retirez la bande adhésive de l’ouverture du boîtier AC.
7. Insérez le presse-étoupe AC dans le passage par

l’extérieur, puis fixez-le fermement de l’intérieur à
l’aide du contre-écrou.

8. Passez le câble.
9. Relevez les bornes AC jusqu’à la butée.

10. Raccordez L1, L2, L3, N et le conducteur de

protection (PE) conformément au marquage sur la
borne AC.
– Pour ce faire, la longueur du conducteur isolé PE

doit dépasser celle des conducteurs L et N
de 5 mm.

– L et N ne doivent pas être intervertis.
– Le sens de rotation de L1, L2 et L3 n’a pas

d’importance.

11. Refermez toutes les bornes AC jusqu’à ce qu’elles s’enclenchent.

136%&/$&

Risque d’incendie lors du raccordement de deux conducteurs
Lors du raccordement de deux conducteurs par borne, il peut y avoir un risque de surchauffe ou
d’incendie en raison d’un mauvais contact électrique.

• Raccordez au maximum un conducteur par borne.

"55&/5*0/

Risque d’écrasement lors de la fermeture des bornes
Les bornes se referment très rapidement et avec beaucoup de force.

• Appuyez sur les bornes uniquement avec le pouce sans envelopper toute la borne.
• Veillez à ne pas placer vos doigts sous la borne.

L1 L2 L3 N

N PE

L3

L1 L2
