SMA STP 8000TL-10 Installation Manuel d'utilisation
Page 41
SMA Solar Technology AG
6 Raccordement électrique
Instructions d’installation
STP8-17TL-IA-fr-31
41

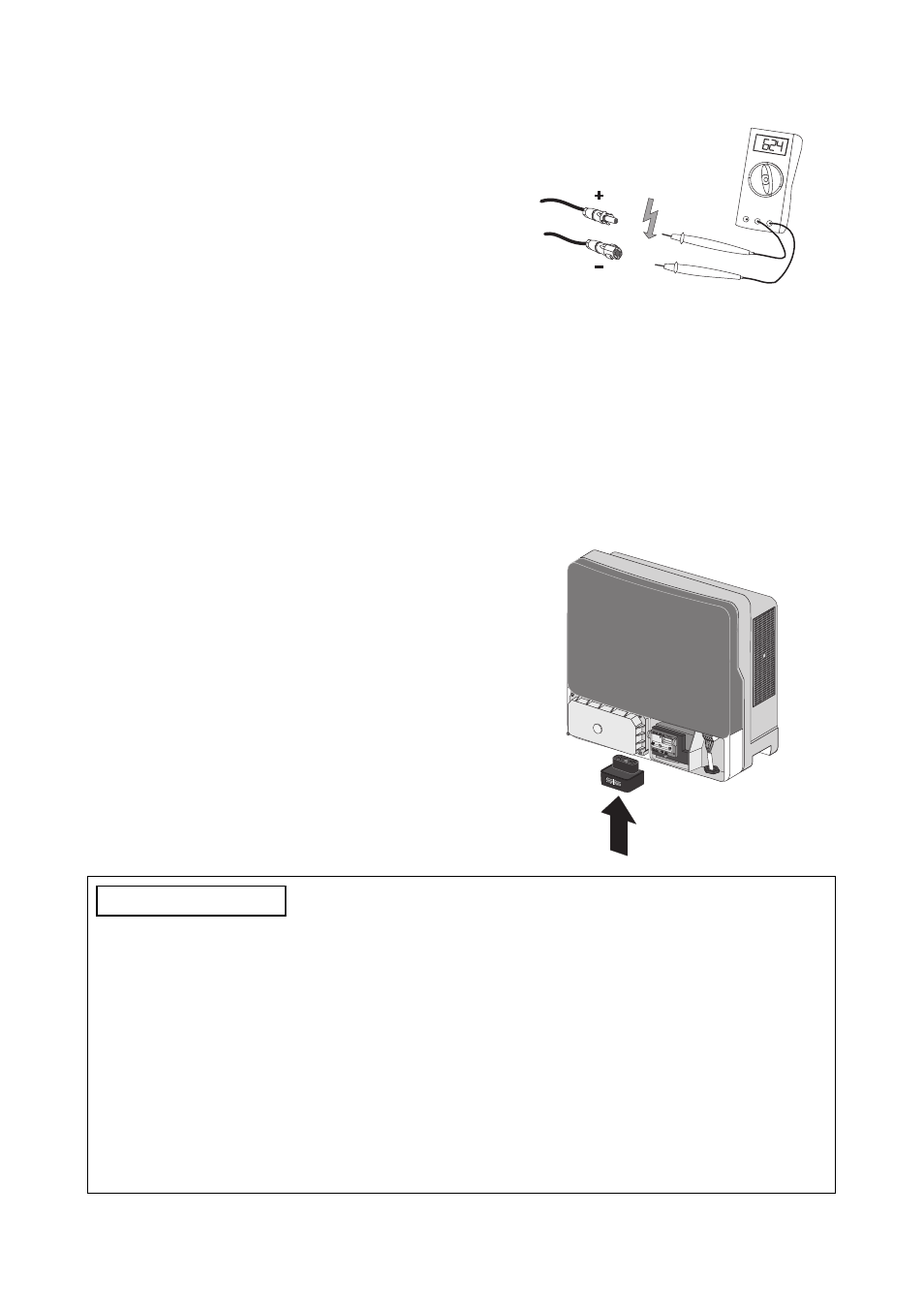

1. Contrôlez la bonne polarité des câbles de
raccordement des panneaux photovoltaïques et
vérifiez que la tension d’entrée maximale de
l’onduleur est respectée.
Si la température ambiante est supérieure à 10 °C,
la tension en circuit ouvert des panneaux
photovoltaïques ne doit pas dépasser 90 % de la
tension d’entrée maximale de l’onduleur. Dans le
cas contraire, contrôlez la conception de
l’installation et le raccordement des panneaux
photovoltaïques.
La tension d’entrée maximale de l’onduleur peut
être dépassée en cas de températures ambiantes
moindres.
2. Vérifiez si les strings présentent un défaut à la terre
(voir chapitre 12.2 « Contrôle de la présence d’un
défaut à la terre au niveau du générateur
3. Vérifiez l’état d’usure de l’Electronic Solar Switch
comme décrit au chapitre 10.3. S’il est en parfait
état, enfichez l’Electronic Solar Switch jusqu’à la
butée. L’Electronic Solar Switch doit s’aligner
exactement dans le prolongement du boîtier.
Enfichez l’Electronic Solar Switch uniquement lors
de l’installation, avec le couvercle du boîtier ouvert.
Cette opération est nécessaire pour activer la
fonction de protection du fusible string électronique
intégré.
136%&/$&
Risque d’incendie du générateur photovoltaïque en raison de la non détection de
courants de retour
Le fusible string électronique intégré surveille le générateur photovoltaïque et le protège des
courants de retour dangereux. Afin d’activer le fusible string électronique, vous devez respecter la
procédure suivante lors du raccordement des strings :
• Si plus de deux strings doivent être raccordés à l’onduleur, COMMENCEZ TOUJOURS par
raccorder le premier string à l’entrée B. Lorsqu’aucun string n’est raccordé à l’entrée B,
le fusible string n’est pas actif.
• Chaque string doit être clairement affecté à l’entrée de string correcte. Ne croisez pas les
strings lorsque vous les câblez ou lorsque vous les rassemblez. Pour l’affectation correcte des
strings, reportez-vous au graphique du chapitre 6.4.1.
