SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation STP8-17TL-IA-fr-31 27
6 Raccordement électrique
6.1 Sécurité

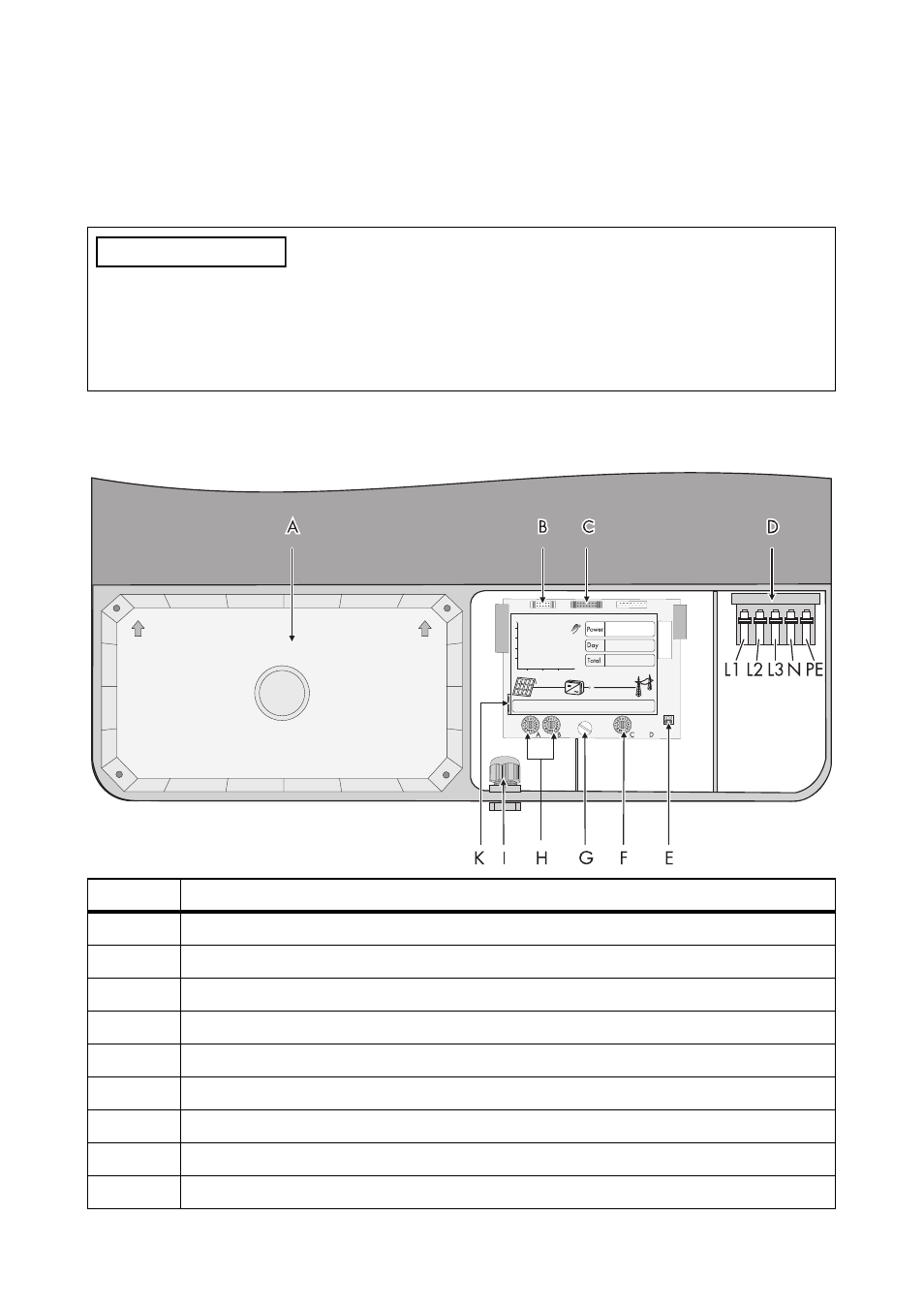

6.2 Aperçu de la zone de raccordement
136%&/$&
L’onduleur peut être endommagé par des décharges électrostatiques.
Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière irréversible par
des décharges électrostatiques.
• Reliez-vous à la terre avant de toucher un composant.
Objet Description
A Couvercle DC (renfermant les ports des parafoudres et des varistances)
B Connecteur pour le raccordement du relais multifonction
C Connecteur pour le raccordement du module de communication RS485 (en option)
D Borne pour le raccordement au réseau électrique public
E Cavalier pour le réglage de la langue en anglais
F Commutateur rotatif pour le réglage du NetID Bluetooth
G Vis permettant de débloquer et relever l’écran
H Commutateur rotatif pour le réglage de la norme du pays et de la langue d’affichage
I Passage de câbles pour le relais multifonction (M20, 5 à 13 mm)
