Raccordement du PC à un appareil de communication SMA Technologie AG
Page 32 SDC-TFR080642 Manuel d’utilisation
Raccordement à un réseau Ethernet
1. Raccordez le PC au réseau selon les indications figurant dans le guide d'utilisation
de la carte pour réseau Ethernet.
2. Raccordez le Sunny Boy Control/Plus au réseau Ethernet selon les indications
figurant dans le guide d'utilisation du Net Piggy-Back.
Raccordement direct à un seul PC
1. Insérez l'extrémité du câble croisé dans la carte pour réseau Ethernet de votre PC.
2. Insérez l'autre extrémité du câble pour réseau Ethernet dans le connecteur Net du
Sunny Boy Control/Plus.
3. Posez le câble de façon à prévenir toute chute.
5.3 Sunny Boy Control Light

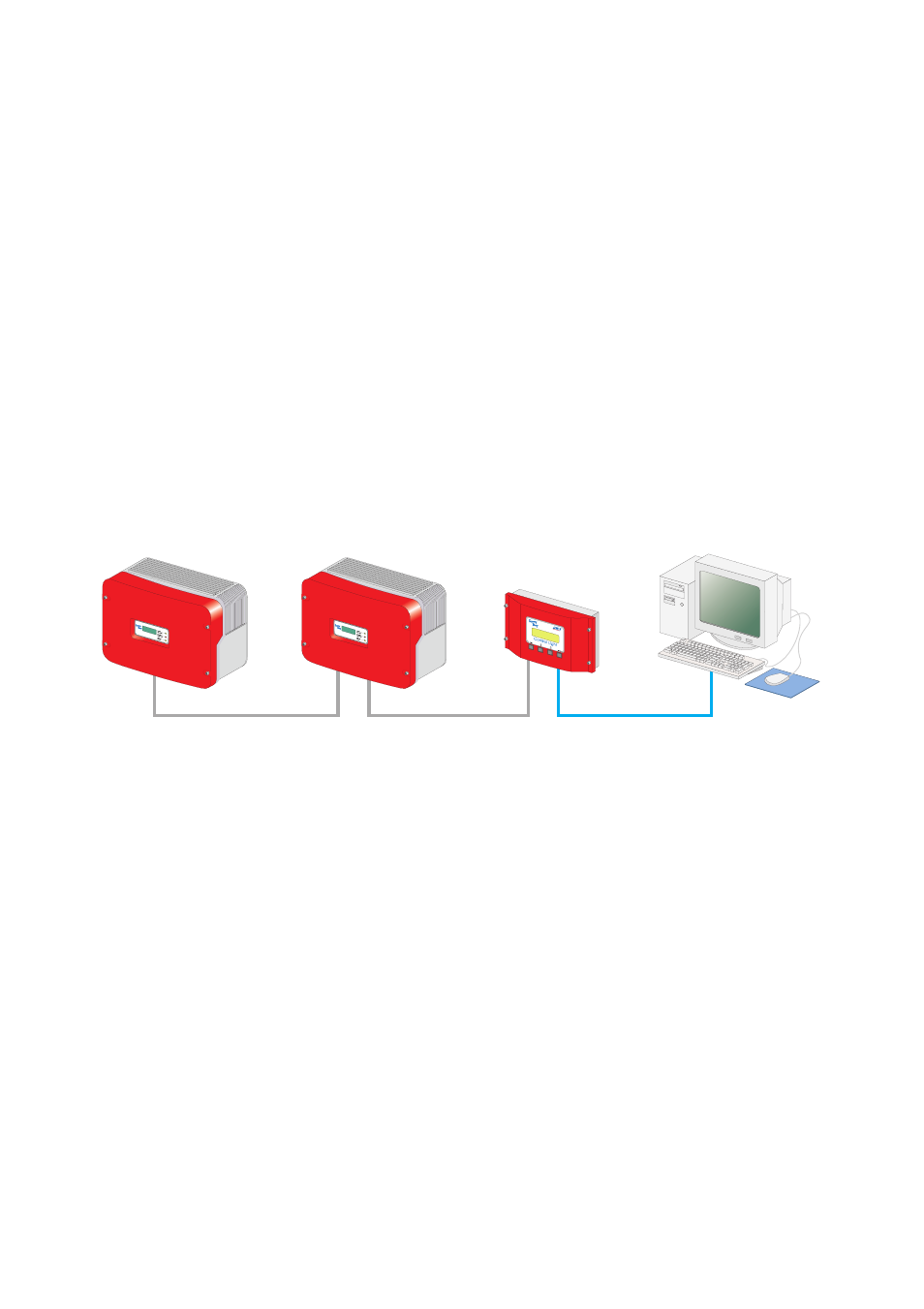

5.3.1 Raccordement via RS232
Caractéristiques de la communication RS232 :
• Seul un Sunny Boy Control Light maximum peut être raccordé à un PC.
• Le PC doit être équipé d'un port RS232. Au cas contraire, veuillez lire le chapitre
5.1 « Remarques concernant l'utilisation de convertisseurs de niveau » (Page 20).
• La longueur totale maximale est de 12 m.
Recommandations relatives au câblage
Le raccordement du Sunny Boy Control Light avec le PC se fait via un câble nul modem
disponible dans le commerce. Utilisez le câble nul modem livré.
Si toutefois la longueur est insuffisante, utilisez un câble nul modem de longueur
adaptée, disponible dans le commerce.
RS232
