Raccordement du PC à un appareil de communication SMA Technologie AG
Page 24 SDC-TFR080642 Manuel d’utilisation
5.2.2 Raccordement via RS485
Caractéristiques de la communication RS485 :
• Jusqu'à 50 Sunny Boy Control/Plus peuvent être raccordés à un PC.
• Le PC doit être équipé d'un port RS485. Au cas contraire, veuillez lire le chapitre
5.1 « Remarques concernant l'utilisation de convertisseurs de niveau » (Page 20).
• Chaque Sunny Boy Control a besoin d'un Piggy-Back RS485 au port PC (COM2).
Le port AUX (COM3) peut également être utilisé sur le Sunny Boy Control Plus
lorsque ce dernier est équipé d'un Piggy-Back RS485.
• La longueur totale maximale est de 1 200 m.
Recommandations relatives au câblage
La longueur et la qualité du câble influent sur la qualité du signal. Veuillez respecter les
remarques suivantes afin d'obtenir une haute qualité du signal.
•
Utilisez des connecteurs femelles D-Sub en métal; les connecteurs en plastique ou
en plastique métallisé peuvent entraîner une mauvaise transmission des données.
• En extérieur, utilisez un câble de communication présentant les propriétés
essentielles suivantes.
- Section : au moins 2 x 2 x 0,22 mm
2
, ou au moins 2 x 2 x AWG 24
- blindée
- lignes torsadées par paire (Twisted Pair)
- résistant aux rayons UV
Nous recommandons les types de câble suivants pour une utilisation en extérieur.
Câble de communication SMA : COMCAB-OUTxxx*
*existe dans les longueurs xxx = 100 m/200 m/500 m et 1 000 m.
Câble Lapp : UNITRONIC Li2YCYv 2 x 2 x 0,22 mm
2
Vous pouvez également utiliser un câble de communication adapté aussi bien au
montage en extérieur qu'en intérieur si vous protégez ce câble contre le
rayonnement UV avec une goulotte appropriée.

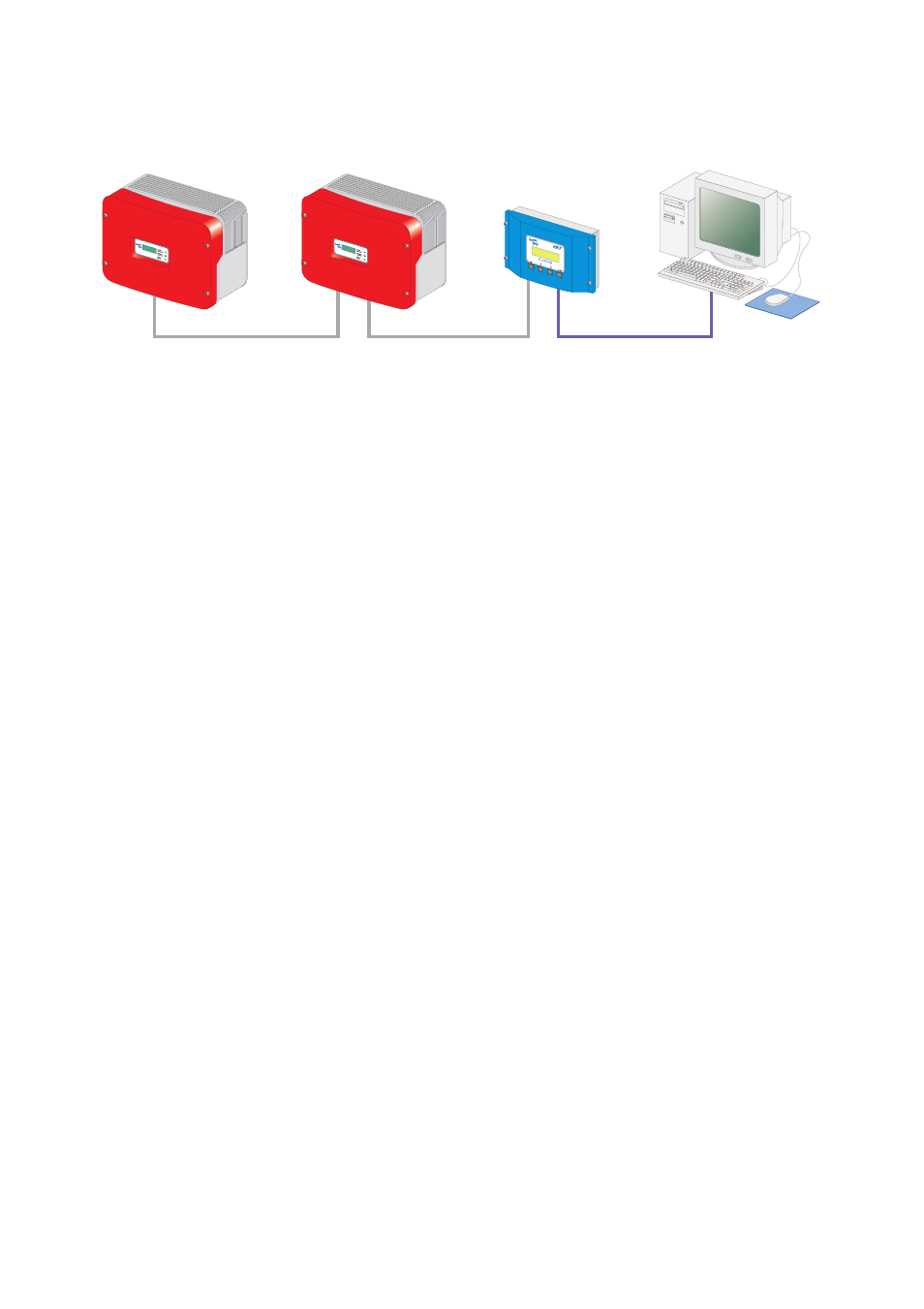

RS485
