Raccordement du PC à un appareil de communication SMA Technologie AG
Page 22 SDC-TFR080642 Manuel d’utilisation

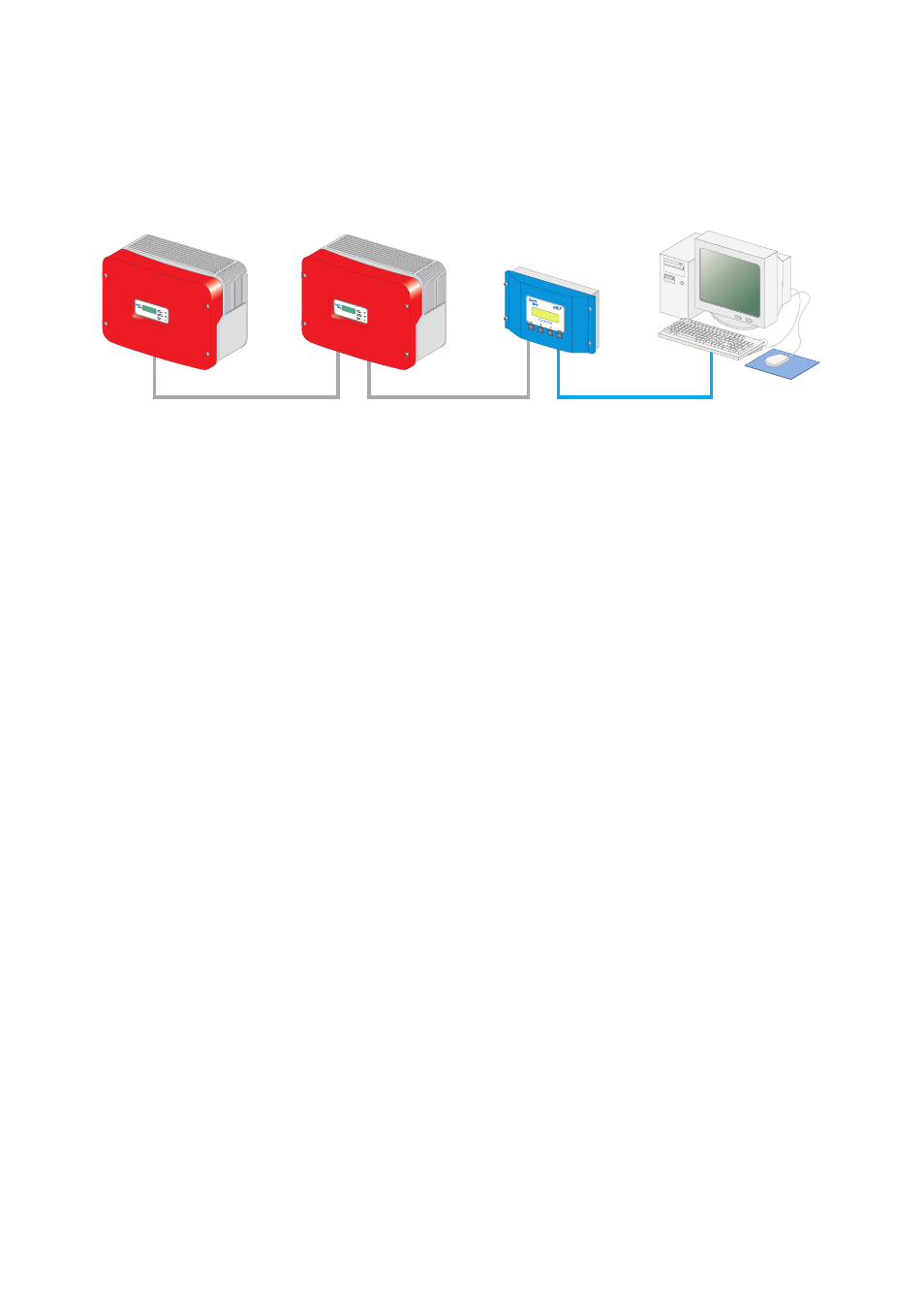

5.2 Sunny Boy Control/Plus
5.2.1 Raccordement via RS232
Caractéristiques de la communication RS232 :
• Seul un Sunny Boy Control/Plus maximum peut être raccordé à un PC.
• Le PC doit être équipé d'un port RS232. Au cas contraire, veuillez lire le chapitre
5.1 « Remarques concernant l'utilisation de convertisseurs de niveau » (Page 20).
• Le Sunny Boy Control/Plus exige un Piggy-Back RS232 au port PC (COM2).
Le port AUX (COM3) peut également être utilisé sur le Sunny Boy Control Plus
lorsque ce dernier est équipé d'un Piggy-Back RS232.
• La longueur totale maximale est de 12 m.
Recommandations relatives au câblage
Le raccordement du Sunny Boy Control avec le PC se fait via un câble nul modem
disponible dans le commerce. Utilisez le câble nul modem livré.
Si toutefois la longueur est insuffisante, utilisez un câble nul modem de longueur
adaptée, disponible dans le commerce.
Fonctions des cavaliers du Sunny Boy Control/Plus
En mode de communication RS232, ne pas enficher de cavaliers dans le port PC
(COM 2) du Sunny Boy Control/Plus ou, le cas échéant, dans le port AUX (COM3)
du Sunny Boy Control Plus.
RS232
