SMA Sunny Data Control V.4.2 - Manuel (Page 23)

SMA Technologie AG Raccordement du PC à un appareil de communication
Manuel d’utilisation SDC-TFR080642 Page 23

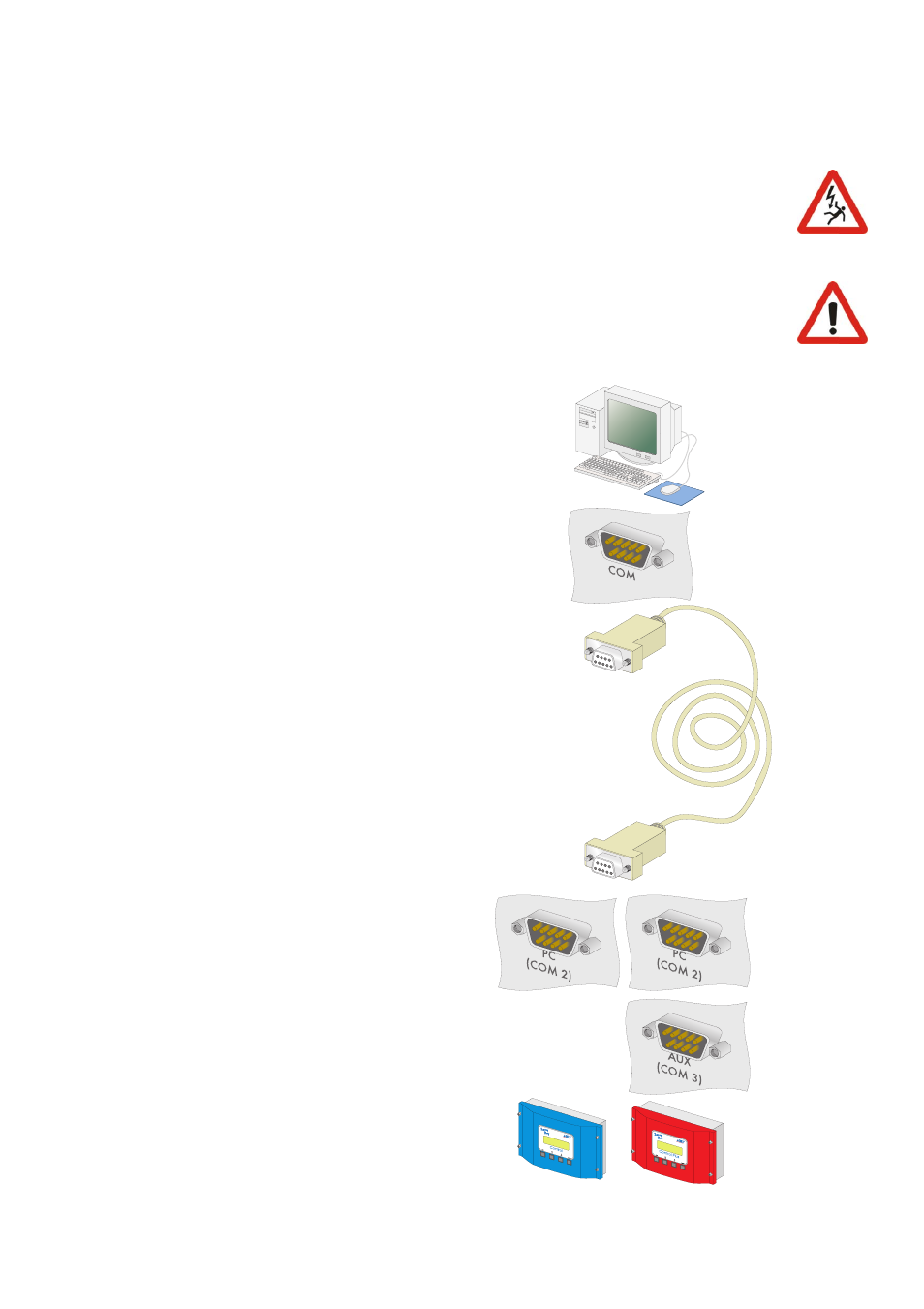

Plan de câblage
1. Utilisez le câble nul modem livré
ou un câble nul modem de
longueur adaptée disponible
dans le commerce.
2. Enfichez le connecteur femelle D-
Sub à 9 pôles dans un port COM
libre de votre PC.
3. Posez le câble de façon à
prévenir toute chute.
4. Enfichez le connecteur femelle D-
Sub à 9 pôles dans la fiche du
Sunny Boy Control équipée de
l'interface RS232.
Sunny Boy Control : PC (COM 2)
Sunny Boy Control Plus : PC
(COM 2) ou AUX (COM 3)
5. Assurez-vous que les cavaliers A,
B et C ne soient pas enfichés dans
l'interface utilisée.
Veuillez respecter les consignes de sécurité prescrites dans la
documentation relative au Sunny Boy Control/Plus et au PC.
Pour éviter d'endommager l'une, voire les deux interfaces COM, veuillez
éteindre le PC avant de raccorder le Sunny Boy Control/Plus.
Sunny Boy Control Sunny Boy Control Plus
