SMA Technologie AG Gérer les données et les sauvegarder localement
Manuel d’utilisation SDC-TFR080642 Page 125
6. Sélectionnez l'onglet de l'appareil dont vous souhaitez analyser les données.
Créer un diagramme
7. Sélectionnez dans Excel « Sunny Boy/Diagramme ».
La fenêtre « Créer un diagramme » s'ouvre.
8.
En cliquant sur le nom de canal, sélectionnez dans la liste tous les canaux que vous
souhaitez représenter dans le diagramme. Plusieurs canaux peuvent être
sélectionnés. Les canaux sélectionnés sont surlignés en couleur.
9. Saisissez la configuration souhaitée pour la représentation du diagramme.
Début et fin : point de départ et fin (date et heure) de l'intervalle à représenter.
Veuillez veiller à ce que l'intervalle ne soit pas trop long étant donné qu'Excel a
une capacité de représentation maximale de 4 000 jeux de données dans un
diagramme.
Pas de progression : indique l'intervalle (en lignes) pour la lecture des données de
mesure à représenter. Par exemple, la sélection « 10 lignes » signifie que les
valeurs de mesure ne seront représentes que toutes les 10 lignes.
10. Cliquez sur <Ok>. Le
diagramme s'affiche.

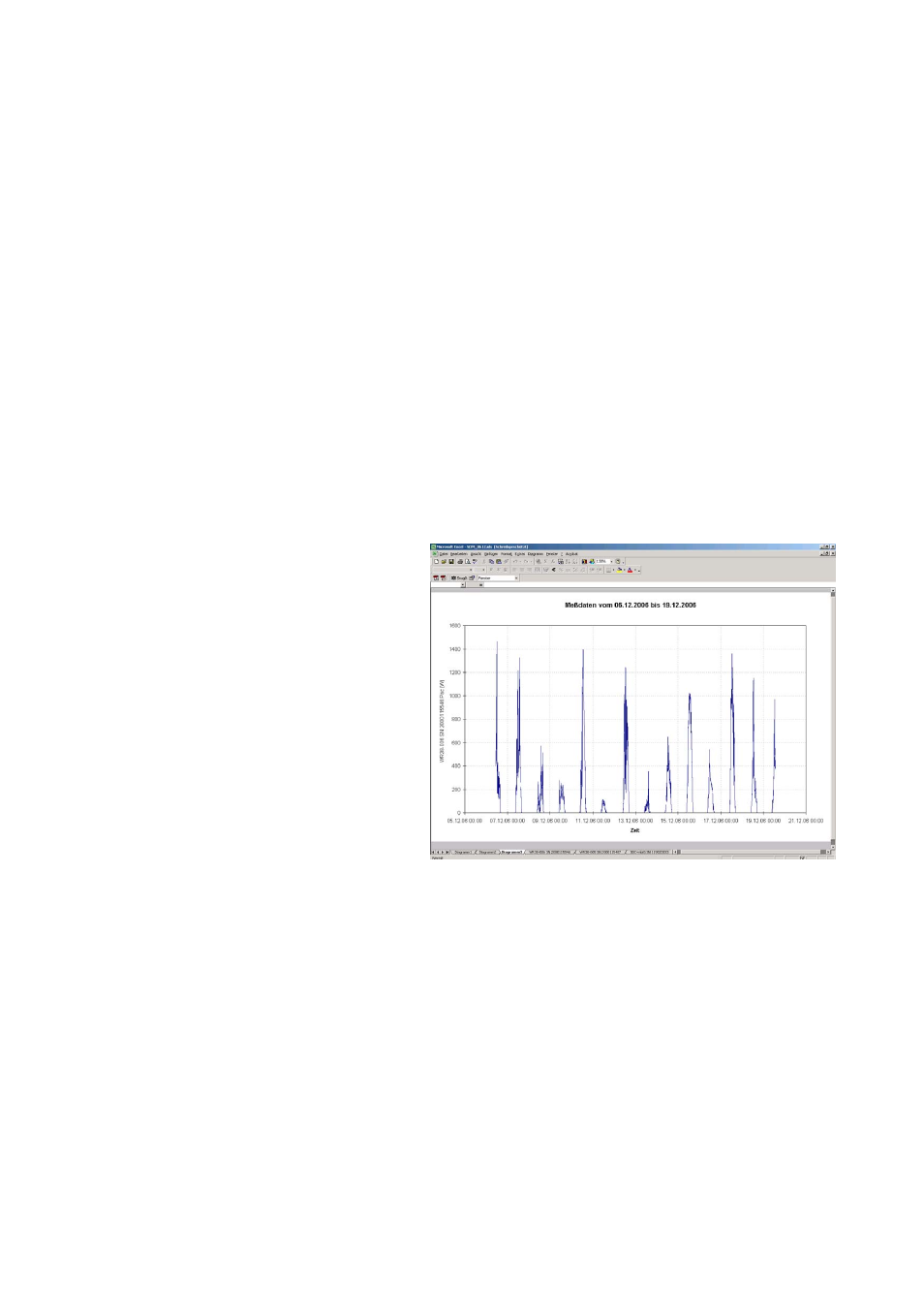

Exemple de diagramme
