SMA Technologie AG Raccordement du PC à un appareil de communication
Manuel d’utilisation SDC-TFR080642 Page 27
le cas échéant, dans la documentation relative à la carte enfichable.
4. Posez le câble de façon à prévenir toute chute.
5. Enfichez le connecteur femelle D-
Sub à 9 pôles dans la fiche du
Sunny Boy Control équipée de
l'interface RS485.
Sunny Boy Control : PC (COM 2)
Sunny Boy Control Plus : PC
(COM 2) ou AUX (COM 3)
6. Raccordez Data+ du PC avec
Data+ du Sunny Boy Control/Plus
et ainsi de suite. Reliez les 3
raccords directement les uns aux
autres.
7. La cavalier A de l'interface utilisée
doit être enfiché dans le dernier
Sunny Boy Control/Plus et ne doit
en aucun cas être enfiché dans les
Sunny Boy Control/Plus restants.
Assurez-vous que les cavaliers B et
C ne soient pas enfichés dans
l'interface utilisée.

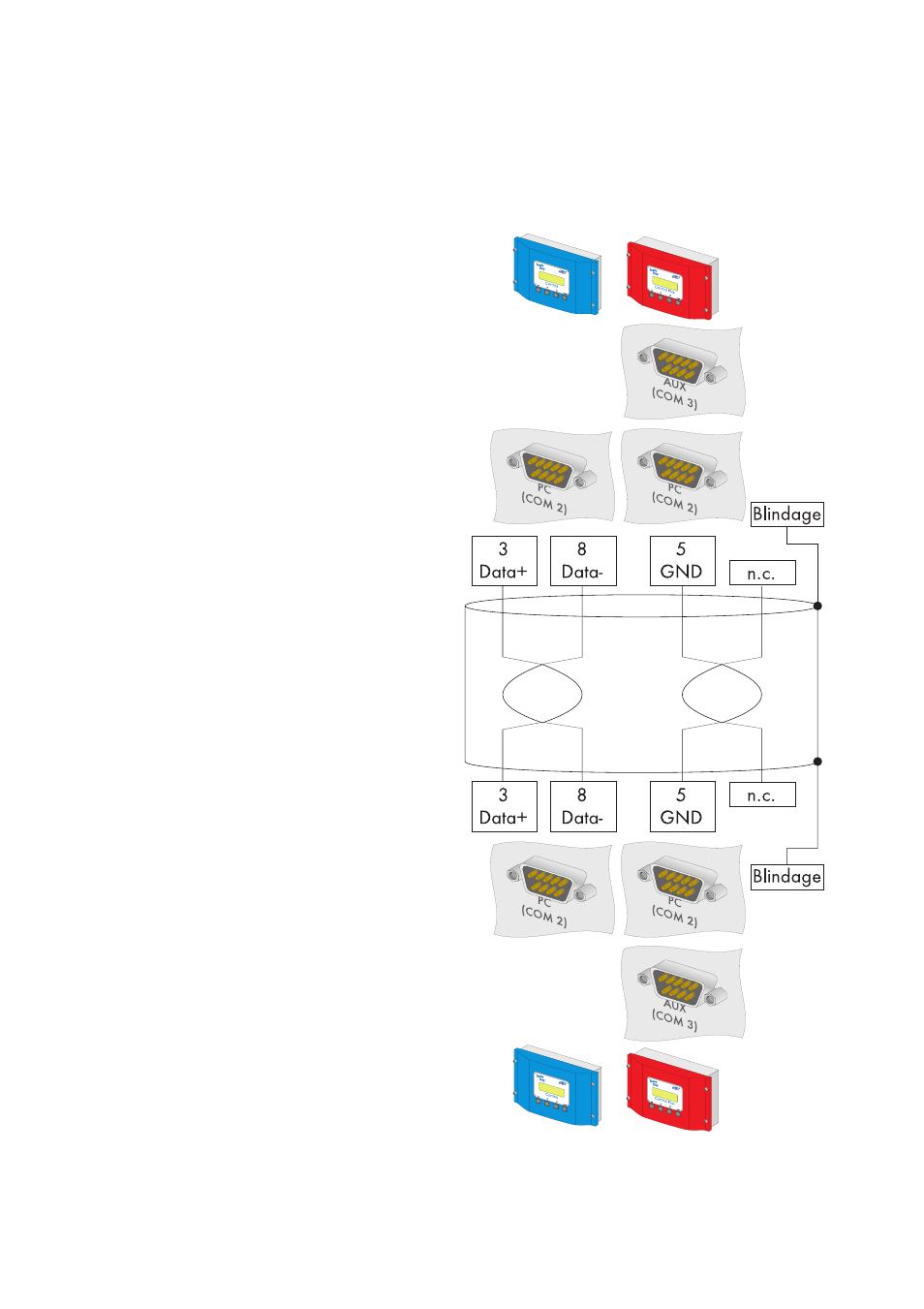

8. Raccordez Data+ du prochain
Sunny Boy Control/Plus avec
Data+ du Sunny Boy Control/Plus
précédent et ainsi de suite. Reliez
les 3 raccords directement les uns
aux autres.
9. La cavalier A de l'interface utilisée
doit être enfiché dans le dernier
Sunny Boy Control/Plus et ne doit
en aucun cas être enfiché dans les
Sunny Boy Control/Plus restants.
Assurez-vous que les cavaliers B et
C ne soient pas enfichés dans
l'interface utilisée.
Sunny Boy Control Sunny Boy Control Plus
Sunny Boy Control Sunny Boy Control Plus
