Raccordement du PC à un appareil de communication SMA Technologie AG
Page 26 SDC-TFR080642 Manuel d’utilisation

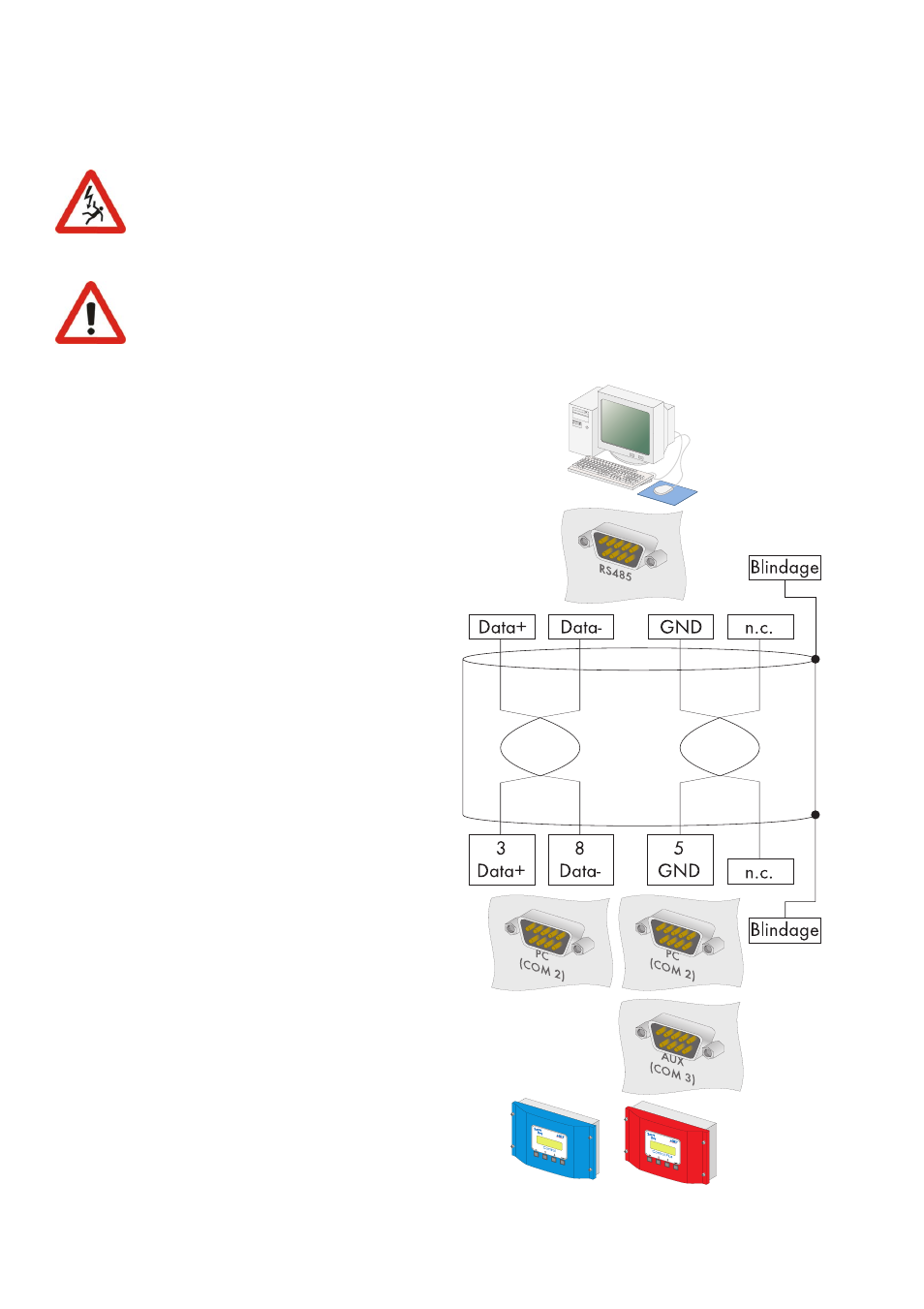

Plan de câblage
1. Enfichez le connecteur femelle D-
Sub à 9 pôles dans un port COM
libre de votre PC. L'affectation du
port RS485 figure dans la
documentation relative au PC ou,
le cas échéant, dans la
documentation relative à la carte
enfichable. Veuillez faire attention
lors du raccordement du câble à
ce que Data+ et Data- forment une
paire torsadée. Raccourcissez le
câble du quatrième brin non utilisé
afin d'éviter tout risque de court-
circuit. Notez les coloris des brins :
2. Lorsque le PC est situé à l'une des
deux extrémités du bus de données
RS485, terminez l'extrémité du
câble selon les indications figurant
dans la documentation relative au
PC ou, le cas échéant, dans la
documentation relative à la carte
enfichable.
3. Réglez la tension de polarisation
du bus de données RS485 selon
les indications figurant dans la
documentation relative au PC, ou,
Veuillez respecter les consignes de sécurité prescrites dans la
documentation relative au Sunny Boy Control/Plus et au PC.
Pour éviter d'endommager l'une, voire les deux interfaces COM, veuillez
éteindre le PC avant de raccorder le Sunny Boy Control/Plus.
Data+ ____________________
Data- ____________________
GND ____________________
Sunny Boy Control Sunny Boy Control Plus
