Gérer les données et les sauvegarder localement
Manuel d’utilisation
SDC-TFR080642
Page 123
Excel démarre automatiquement et une requête de sécurité s'ouvre (cf. figure ci-
dessous).
Dans le fichier « Excel97\sdcmac.xls » dans le dossier Sunny Data Control sur votre PC
se trouve la macro pour l'analyse des données. Une analyse des données ne peut être
effectuée que si cette macro est activée.
5.
Cochez la case devant « Toujours faire confiance aux macros provenant de cette
source ». En cochant cette case, la macro nécessaire à l'analyse des données est
activée automatiquement lorsque Sunny Data Control lance Excel.
6.
Cliquez sur <Activer macros>.
7.

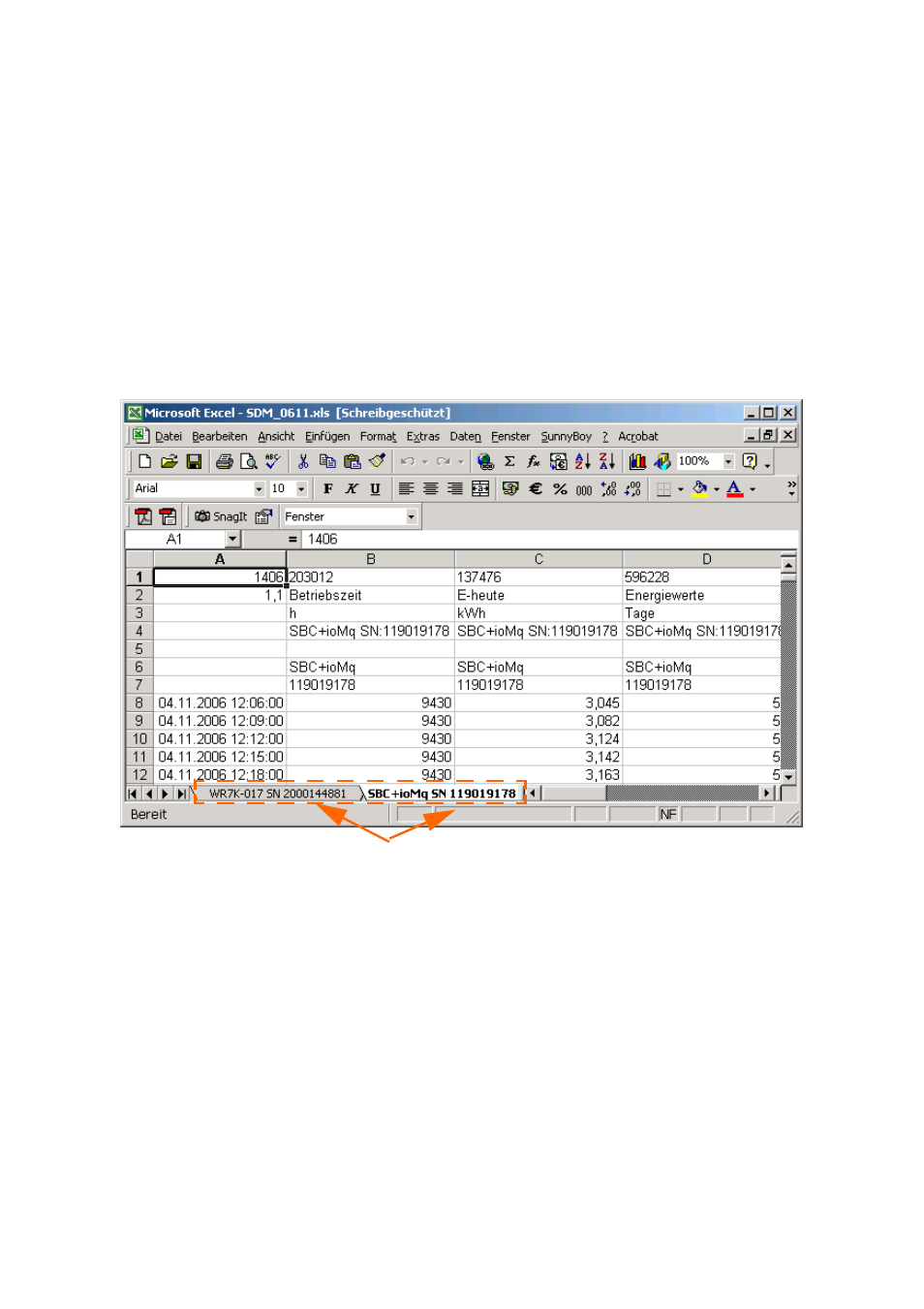

Ouvrez, le cas échéant, l'onglet souhaité en cliquant dessus (cf. figure).
Créer un diagramme
8.
Sélectionnez dans Excel « Sunny Boy/Diagramme ».
La fenêtre « Créer un diagramme » s'ouvre.
9.
En cliquant sur le nom de canal, sélectionnez dans la liste tous les canaux que vous
souhaitez représenter dans le diagramme. Plusieurs canaux peuvent être
sélectionnés. Les canaux sélectionnés sont surlignés en couleur.
10. Saisissez la configuration souhaitée pour la représentation du diagramme.
Début et fin : point de départ et fin (date et heure) de l'intervalle à représenter.
Veuillez veiller à ce que l'intervalle ne soit pas trop long étant donné qu'Excel a
une capacité de représentation maximale de 4 000 jeux de données dans un
diagramme.
Onglets
