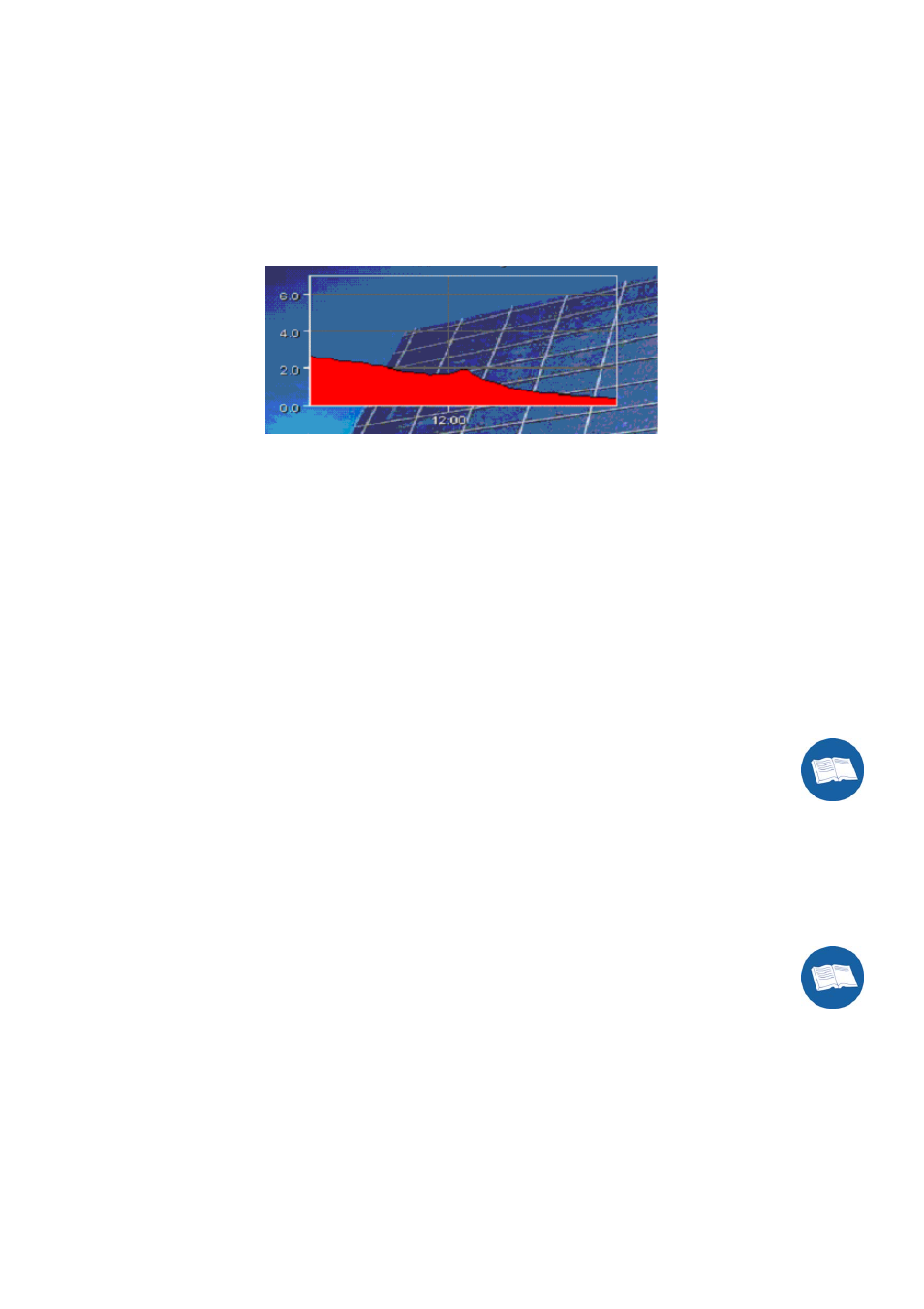

12.8.3 Représentation en diagramme
Ce composant permet de représenter les valeurs de canal sous forme de diagramme.
Pour ce faire, les valeurs du canal sont transposées en tant que points dans un système
de coordonnées cartésiennes. Ces points sont ensuite reliés entre eux par une ligne. La
surface sous le graphique peut être remplie en option.
Un texte de votre choix peut être affiché centré au dessus de la représentation par le
titre. Ce dernier est également optionnel.
La légende de la représentation sert à différencier les différentes courbes des canaux.
Elle montre le nom, l'unit entre parenthèses et la couleur de chaque canal.
L'inscription des axes X et Y est automatiquement générée. La valeur maximale pour
l'axe Y est basée sur la valeur la plus importante des canaux représentés et est toujours
affichée avec un chiffre après la virgule. L'axe X représente le temps.
Pour représenter les composants « Représentation en diagramme », il est nécessaire de
saisir le type « de.sma.SunnyViewer.ViewerDiagram » dans le paramètre
« Component1 ».
Les autres paramètres de ce type de composant suivent.
AxisColor (Color)
Définit la couleur des axes X et Y. Ce paramètre optionnel est réglé par défaut sur noir.
<PARAM name=Component1 value=de.sma.SunnyViewer.ViewerDiagram>
<PARAM name=chart1.AxisColor value=#ffffff>
Définit la couleur de l'inscription des axes comme étant de couleur blanche.
