8 Mise en service SMA Solar Technology AG
30 REDUCERBOX-BA-fr-16 Manuel d’utilisation

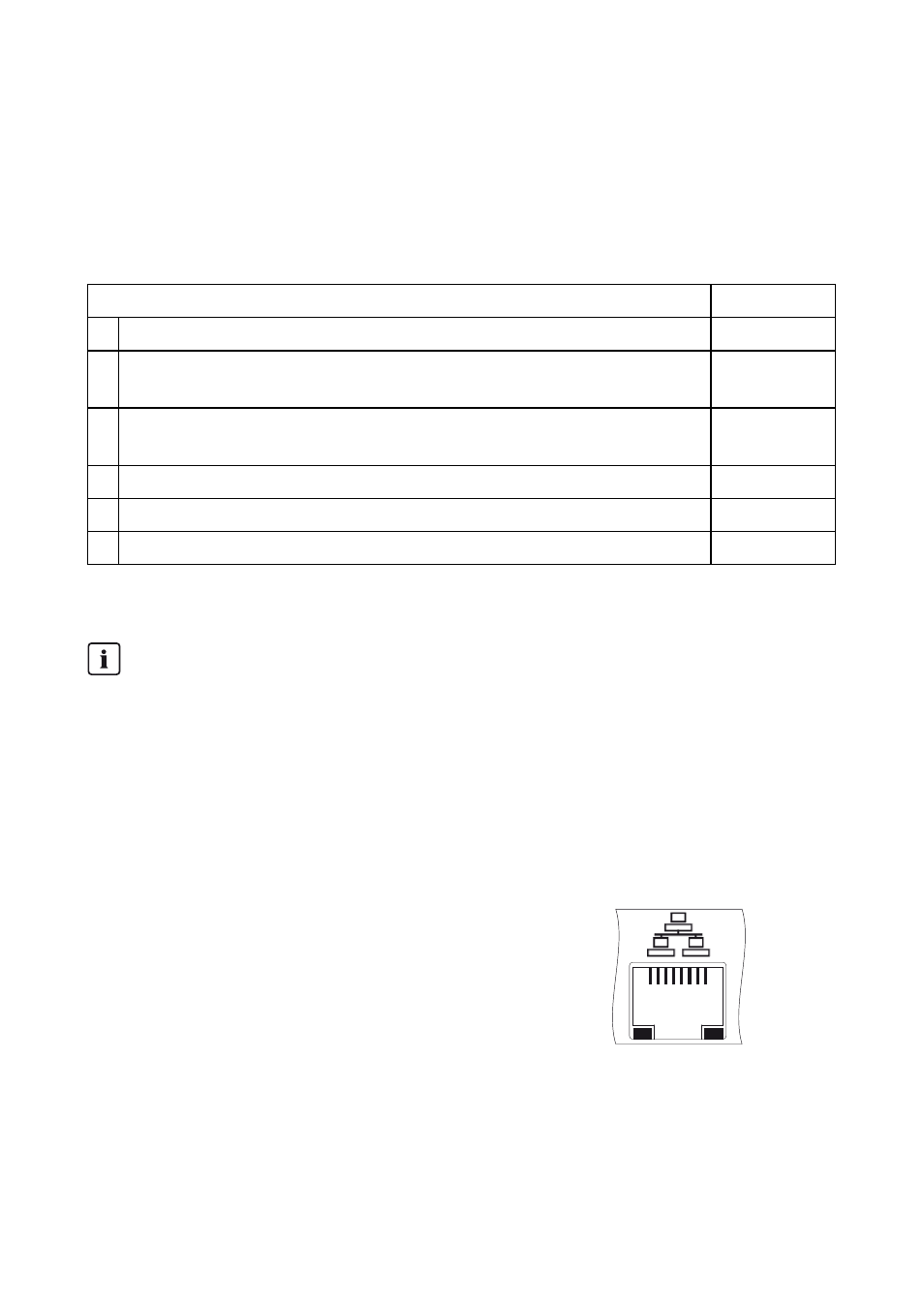

8 Mise en service
8.1 Intégration de la Power Reducer Box dans le réseau local
8.1.1 Procédé
8.1.2 Raccordement de la Power Reducer Box à l’ordinateur
1. Raccordez la Power Reducer Box avec le câble
Ethernet bleu (câble croisé) à l’ordinateur.
Le port de l’ordinateur est en général signalé par le
même symbole que le port réseau de la
Power Reducer Box. Reportez-vous si nécessaire
aux instructions de l’ordinateur.
2. Raccordez la fiche DC du bloc d’alimentation à la Power Reducer Box.
3. Branchez la fiche réseau du bloc d’alimentation sur la prise de courant.
☑ La Power Reducer Box est allumée et prête à l’emploi au bout d’environ 90 secondes.
Procédure Voir
1 Raccordez la Power Reducer Box à l’ordinateur Chapitre 8.1.2
2 Réglez l’ordinateur sur les réglages standard du réseau de la
Power Reducer Box
Chapitre 8.1.3
3 Si vous utilisez un serveur proxy, configurez une exception proxy dans
Internet Explorer.
Chapitre 8.1.4
4 Réglez la Power Reducer Box sur les réglages du réseau local Chapitre 8.1.5
5 Restaurez les réglages réseau d’origine de l’ordinateur Chapitre 8.1.6
6 Raccordez la Power Reducer Box au réseau local Chapitre 8.1.7
Recommandation pour le câblage réseau
Si le câble réseau fourni est trop court, tenez compte des exigences suivantes relatives au câble
réseau :
• Vous avez besoin d’un câble croisé blindé de type Cat5 ou supérieur.
• Pour une longueur totale maximale de 50 m, vous pouvez utiliser un câble AWG26/7.
• Pour une longueur totale maximale de 100 m, conformez-vous aux directives relatives au
câblage structuré selon EIA/TIA-568, ISO/CEI 11801 et EN 50173 (câble pour pose
fixe AWG24 minimum).
