SMA Solar Technology AG 7 Raccordement
Manuel d’utilisation REDUCERBOX-BA-fr-16 29
7.3 Rallongement du câble de raccordement
Au cas où la longueur du câble préconfectionné s’avèrerait insuffisante pour le raccordement de la
Power Reducer Box au récepteur de télécommande centralisée, un câble plus long peut être raccordé
à la fiche fournie et utilisée.
Matériel de montage supplémentaire nécessaire (non compris dans la livraison) :
☐ Câble de raccordement blindé du type LiYCY, 5 conducteurs isolés, section de conducteur
0,5 mm
2
, longueur max. 30 m
☐ 11 embouts de câblage
1. Ouvrez la fiche et dévissez le câble livré.
2. Retirez 4 cm de la gaine du câble à raccorder.
3. Dénudez les fils d’environ 6 mm.
4. Torsadez le blindage de câble et introduisez-le dans une gaine thermorétractable.
5. Munissez les conducteurs isolés d’embouts de câblage.

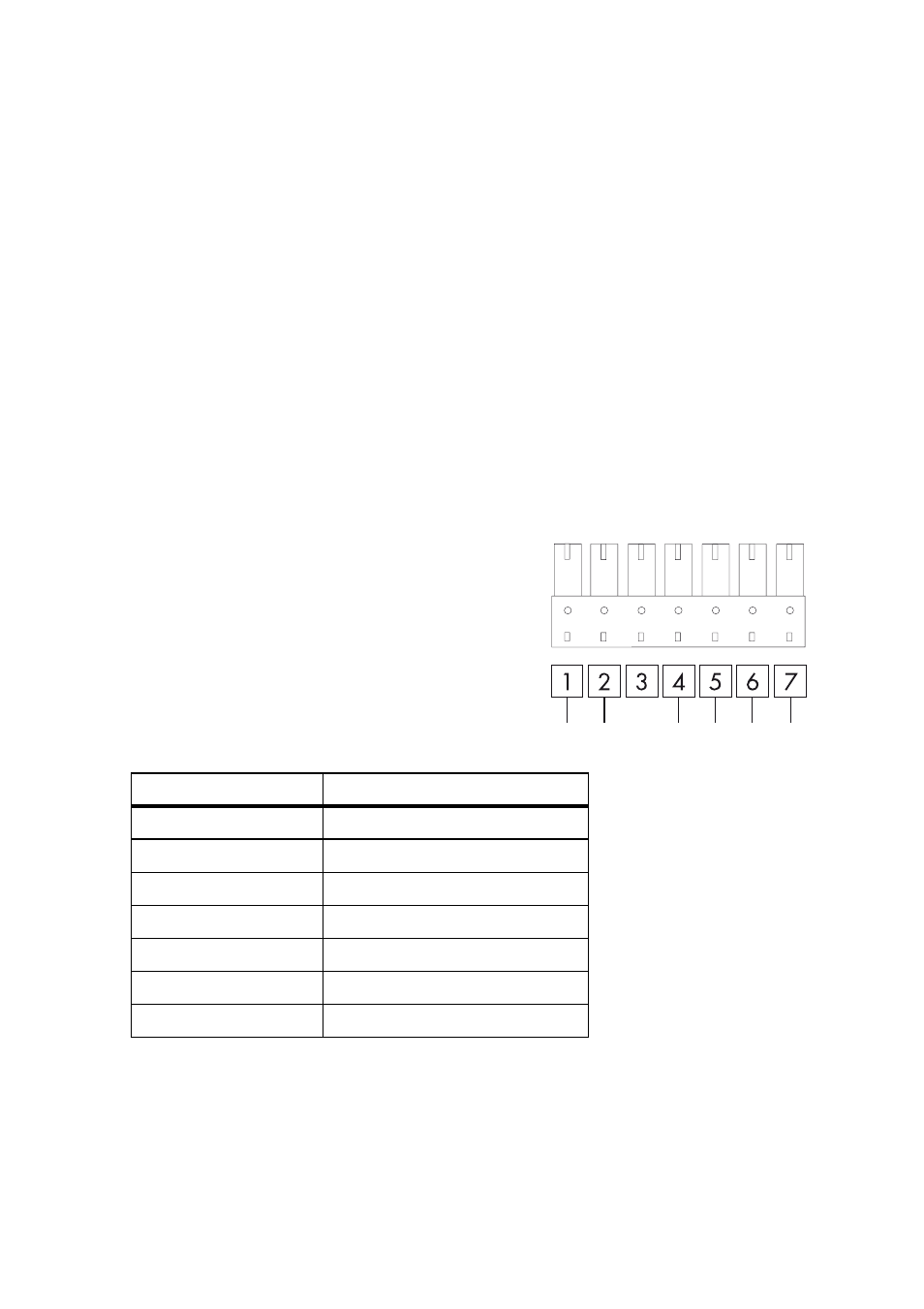

6. Raccordez le blindage de câble torsadé à la
broche 7 de la fiche.
7. Raccordez les conducteurs isolés à la fiche en respectant le schéma d’occupation.
8. Insérez la fiche dans le boîtier de connexion et fixez le câble de raccordement au réducteur de
traction.
9. Posez le couvercle du boîtier de connexion et verrouillez ce dernier.
10. Munissez les conducteurs isolés d’embouts à l’autre extrémité du câble, raccourcissez le
blindage du câble et isolez-le.
Broche de la fiche Couleur du conducteur isolé
1 blanc
2 marron
3 −
4 vert
5 jaune
6 gris
7 blindage de câble
