SMA Solar Technology AG 6 Montage
Manuel d’utilisation REDUCERBOX-BA-fr-16 25

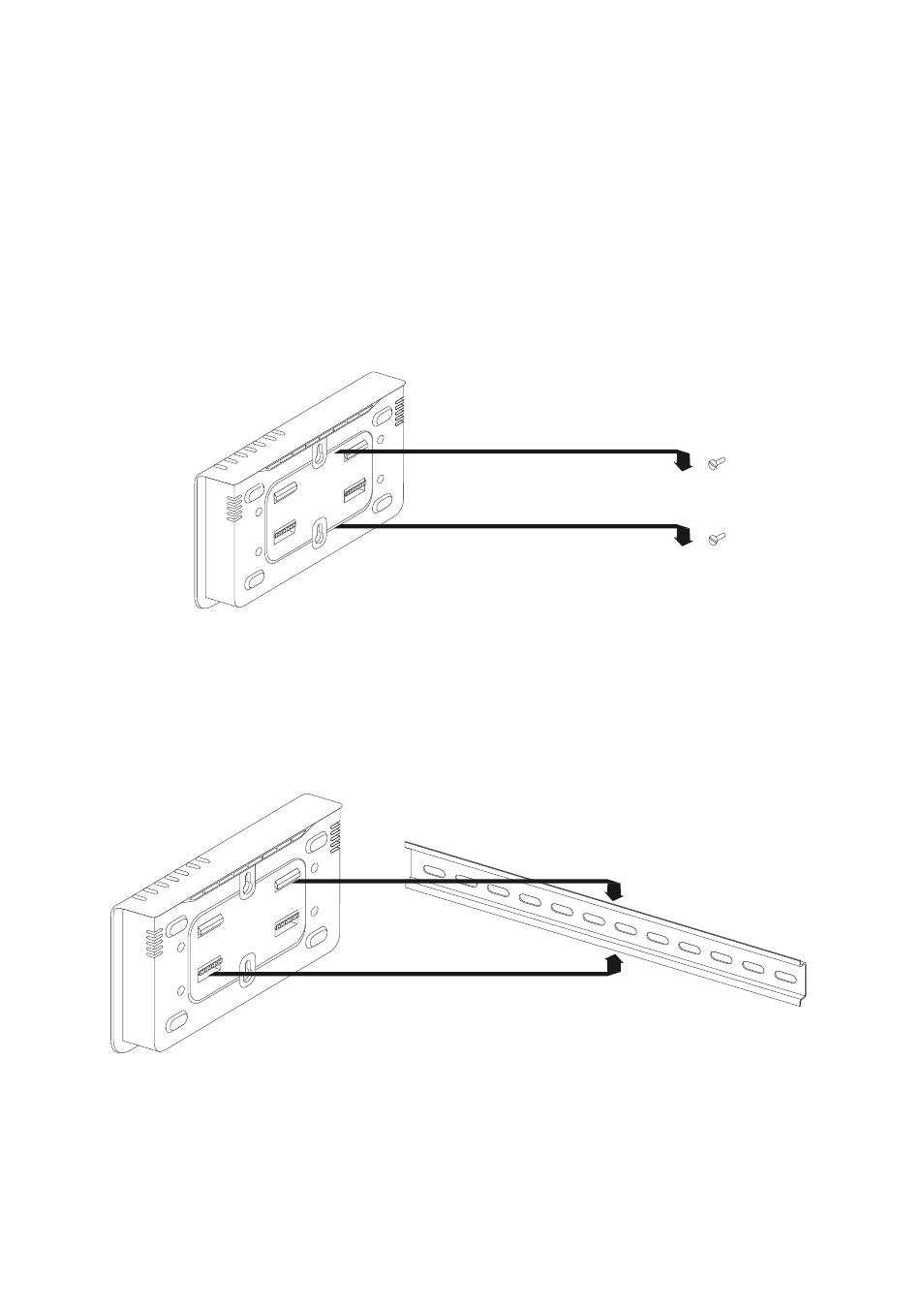

6.2 Montage mural de la Power Reducer Box
1. Déterminez le lieu de montage.
2. Marquez la position des trous à percer dans le mur (espacement des trous à percer : 75 mm).
3. Percez les trous (diamètre : 6 mm) aux emplacements marqués.
4. Placez les chevilles dans les trous.
5. Insérez les vis en les laissant dépasser d’environ 6 mm.
6. Accrochez la Power Reducer Box aux vis.
6.3 Montage de la Power Reducer Box sur un rail DIN
1. Accrochez la Power Reducer Box avec les deux fixations du bas au bord inférieur du rail DIN.
2. Positionnez la Power Reducer Box en appuyant vers le haut et enclenchez le rail DIN dans les
deux fixations du haut.
