7 Raccordement SMA Solar Technology AG
28 REDUCERBOX-BA-fr-16 Manuel d’utilisation

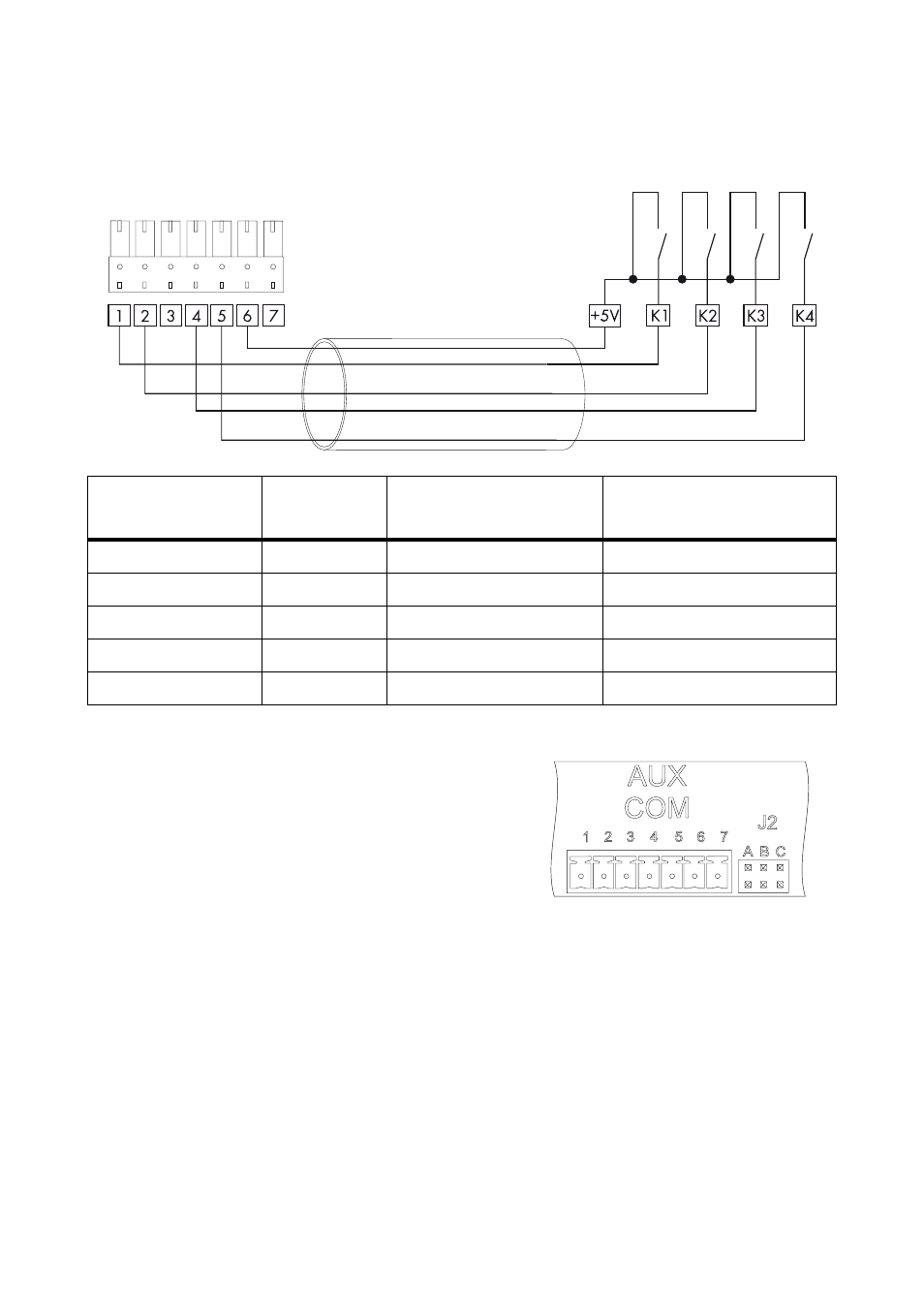

1. Raccordez le câble préconfectionné au récepteur de télécommande centralisée. Reportez-vous
au câblage figurant sur le schéma électrique ci-dessous :
2. Reliez la fiche à 7 pôles à la borne AUXCOM de la
Power Reducer Box.
☑ La Power Reducer Box est raccordée au récepteur de télécommande centralisée.
Couleur du
conducteur isolé*
* DIN 47100 sans répétition de couleur
Signal Power Reducer Box
Raccordement AUXCOM Description
gris +5 V 6 alimentation en tension
blanc K1 1 contact relais 1
marron K2 2 contact relais 2
vert K3 4 contact relais 3
jaune K4 5 contact relais 4
